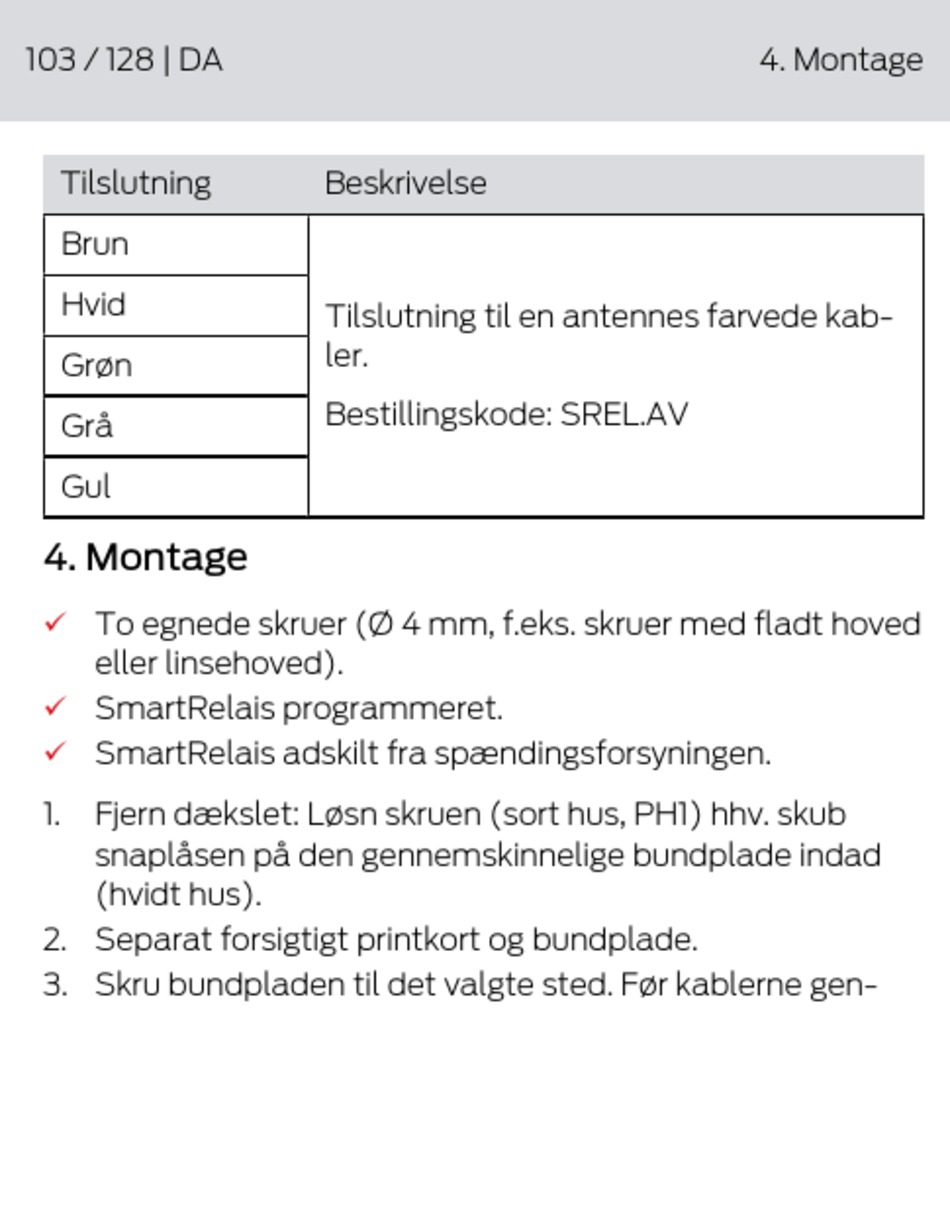

103 / 128 | DA
Tilslutning
Brun
Hvid
Grøn
Grå
Gul
4. Montage
To egnede skruer (Ø 4 mm, f.eks. skruer med fladt hoved
ü
eller linsehoved).
SmartRelais programmeret.
ü
SmartRelais adskilt fra spændingsforsyningen.
ü
1.
Fjern dækslet: Løsn skruen (sort hus, PH1) hhv. skub
snaplåsen på den gennemskinnelige bundplade indad
(hvidt hus).
2. Separat forsigtigt printkort og bundplade.
3. Skru bundpladen til det valgte sted. Før kablerne gen-
Beskrivelse
Tilslutning til en antennes farvede kab-
ler.
Bestillingskode: SREL.AV
4. Montage
