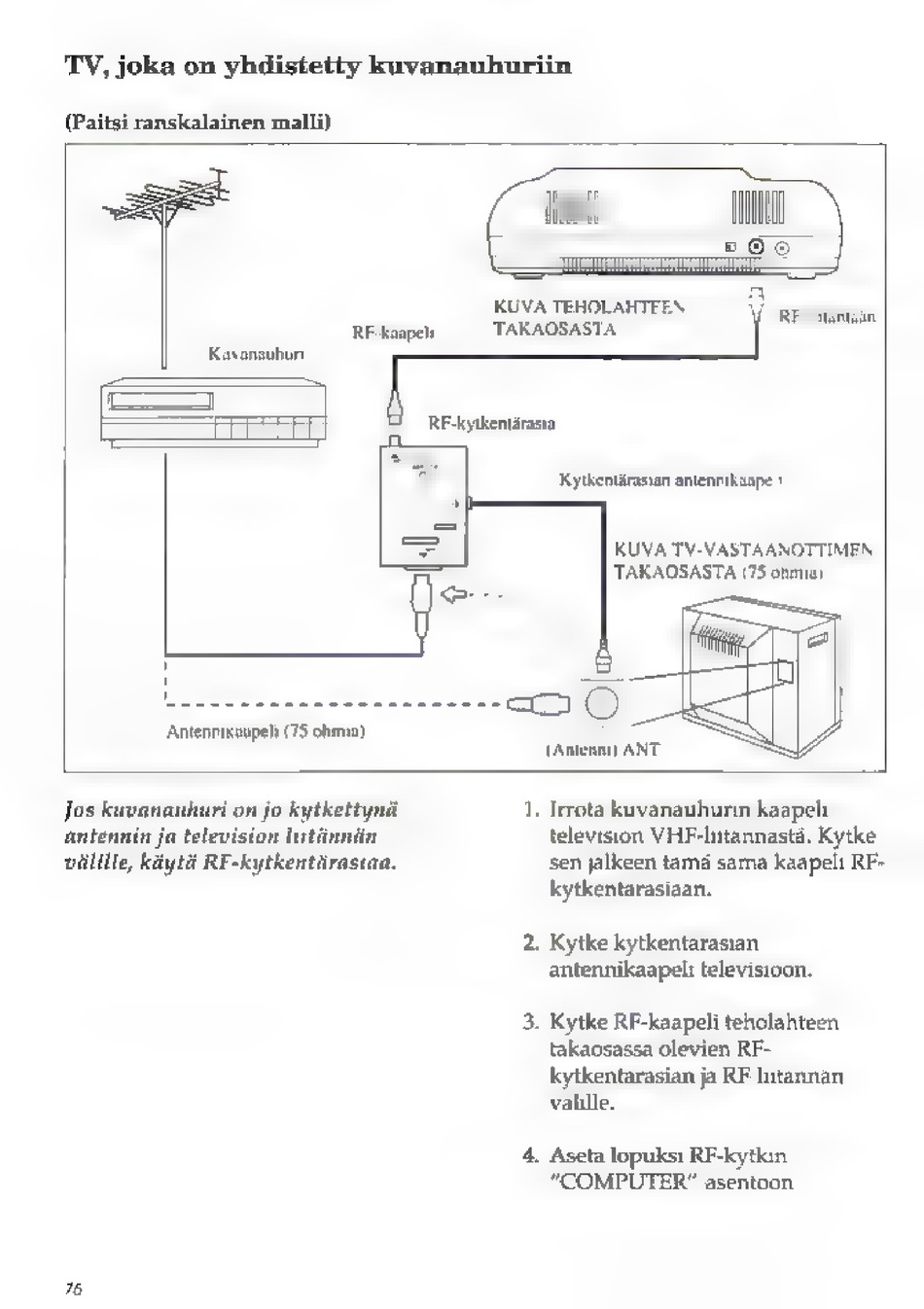

TV, joka on yhdistetty kuvanauhuriin
(Paitsi ranskalainen malli)
SF
KUVA TEHOLAHTEEN
Kuvanauhuri
[===]
RF-kytkentärasia
Kytkentärasian antennikaapeli
KUVA TV-VASTAANOTTIMEN
TAKAOSASTA (75 ohmia)
Antennikaapeli (75 ohmia)
Jos kuvanauhuri on jo kytkettynä - Irrota kuvanauhurin kaapeli
antennin ja television liitännän television VHF-liitännästä. Kytke
välille, käytä RF-kytkentärasiaa. sen jälkeen tämä sama kaapeli RF-
kytkentärasiaan.
2. Kytke kytkentärasian
antennikaapeli televisioon.
e
Kytke RF-kaapeli teholähteen
takaosassa olevien RF-
kytkentärasian ja RF-liitännän
välille.
4. Aseta lopuksi RF-kytkin
"COMPUTER"-asentoon.
