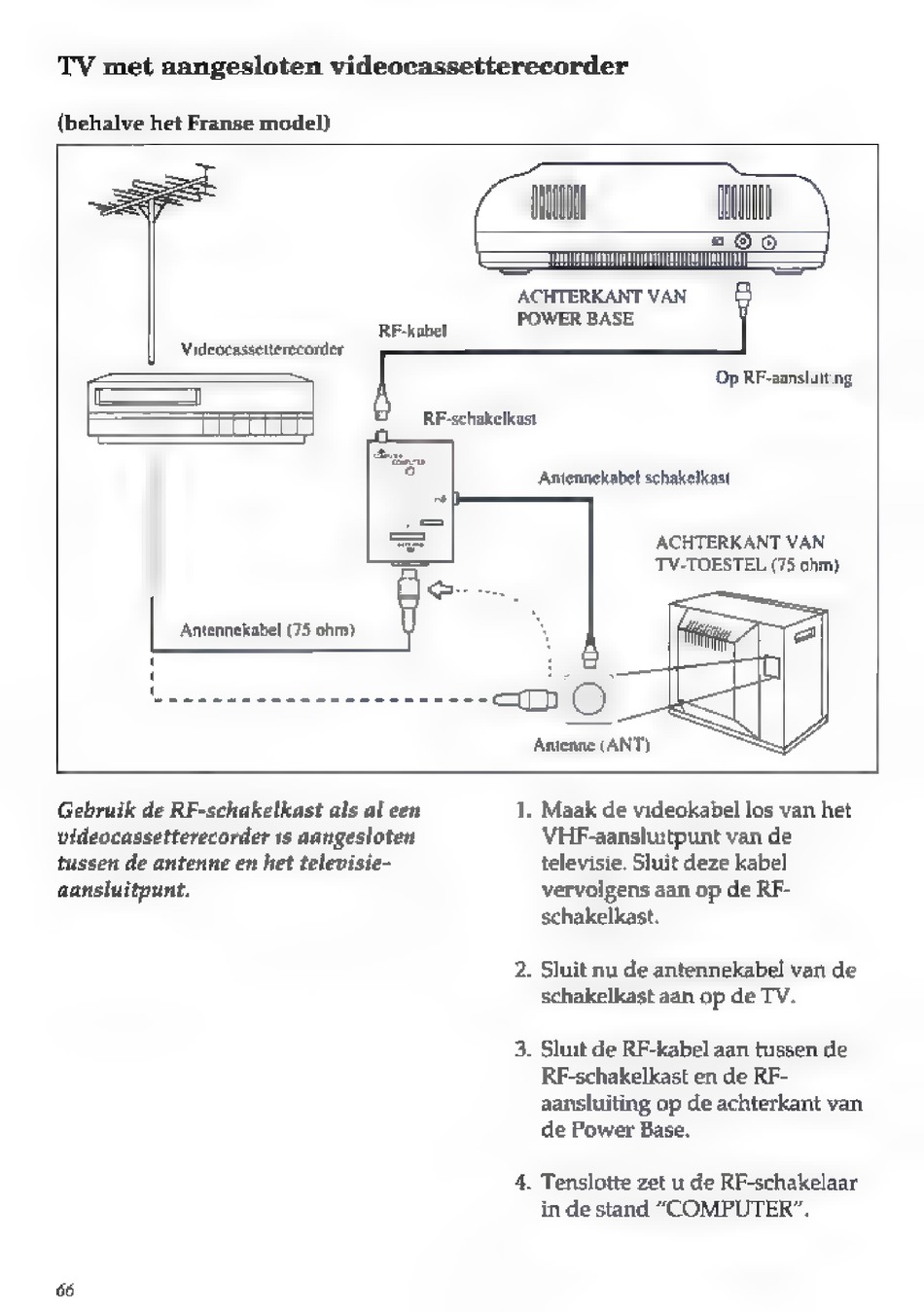

TV met aangesloten videocassetterecorder
(behalve het Franse model)
<=
Videocassetterecorder
E)
Antennekabel (75 ohm)
UN
Op RF-aansluiting
'Antennekabel schakelkast
ACHTERKANT VAN
TV-TOESTEL (75 ohm)
Gebruik de RF-schakelkast als al een
videocassetterecorder is aangesloten
tussen de antenne en het televisie-
aansluitpunt.
66
DI
Esd
‚ Maak de videokabel los van het
VHF-aansluitpunt van de
televisie. Sluit deze kabel
vervolgens aan op de RF-
schakelkast.
Sluit nu de antennekabel van de
schakelkast aan op de TV.
Sluit de RF-kabel aan tussen de
RF-schakelkast en de RF-
aansluiting op de achterkant van
de Power Base.
Tenslotte zet u de RF-schakelaar
in de stand "COMPUTER".
