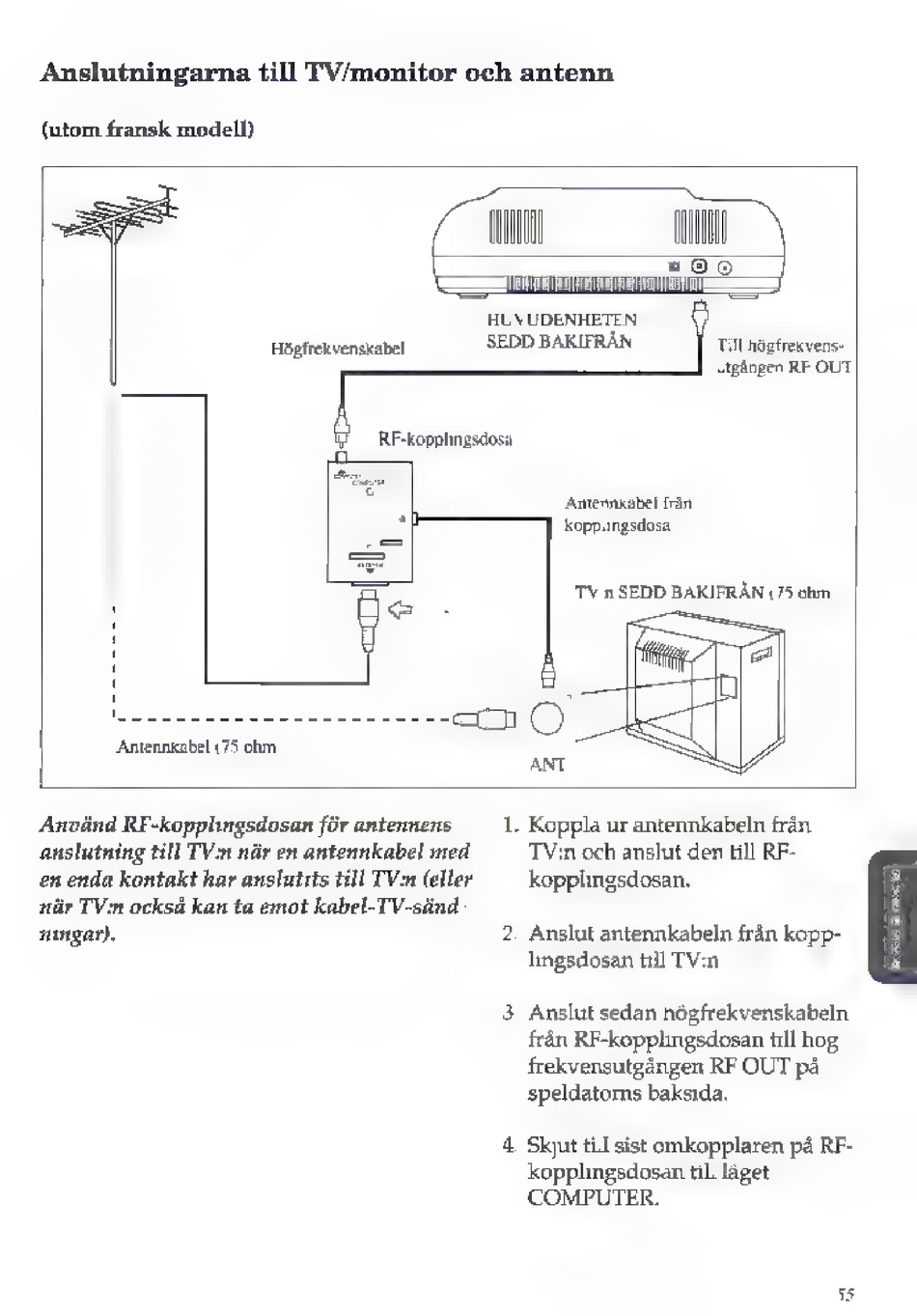

Anslutningarna till TV/monitor och antenn
(utom fransk modell)
UN HI
O
C
VCI E
HUVUDENHETEN
Hügfrekvenskabel
SEDD BAKIFRÁN
Till hógfrekvens-
utgången RF OUT |
RF-kopplingsdosa
Antennkabel från
Kopplingsdosa
TV:n SEDD BAKIFRAN (75 ohm)
po —
ег
Antennkabel (75 ohm)
Använd RF-kopplingsdosan för antennens 1 . Koppla ur antennkabeln fran
anslutning till TV:n när en antennkabel med TV:n och anslut den till RF-
en enda kontakt har anslutits till TV:n (eller — kopplingsdosan.
när TV:n också kan ta emot kabel-TV-
ningar).
У
Anslut antennkabeln från kopp-
lingsdosan till TV:n.
»
Anslut sedan hògfrekvenskabeln
fran RF-kopplingsdosan till hég-
frekvensutgangen RF OUT pà
speldatorns baksida.
>
Skjut till sist omkopplaren pá RF-
Kopplingsdosan till láget
COMPUTER.
