Sega Master System II Bedienungsanleitung Seite 17

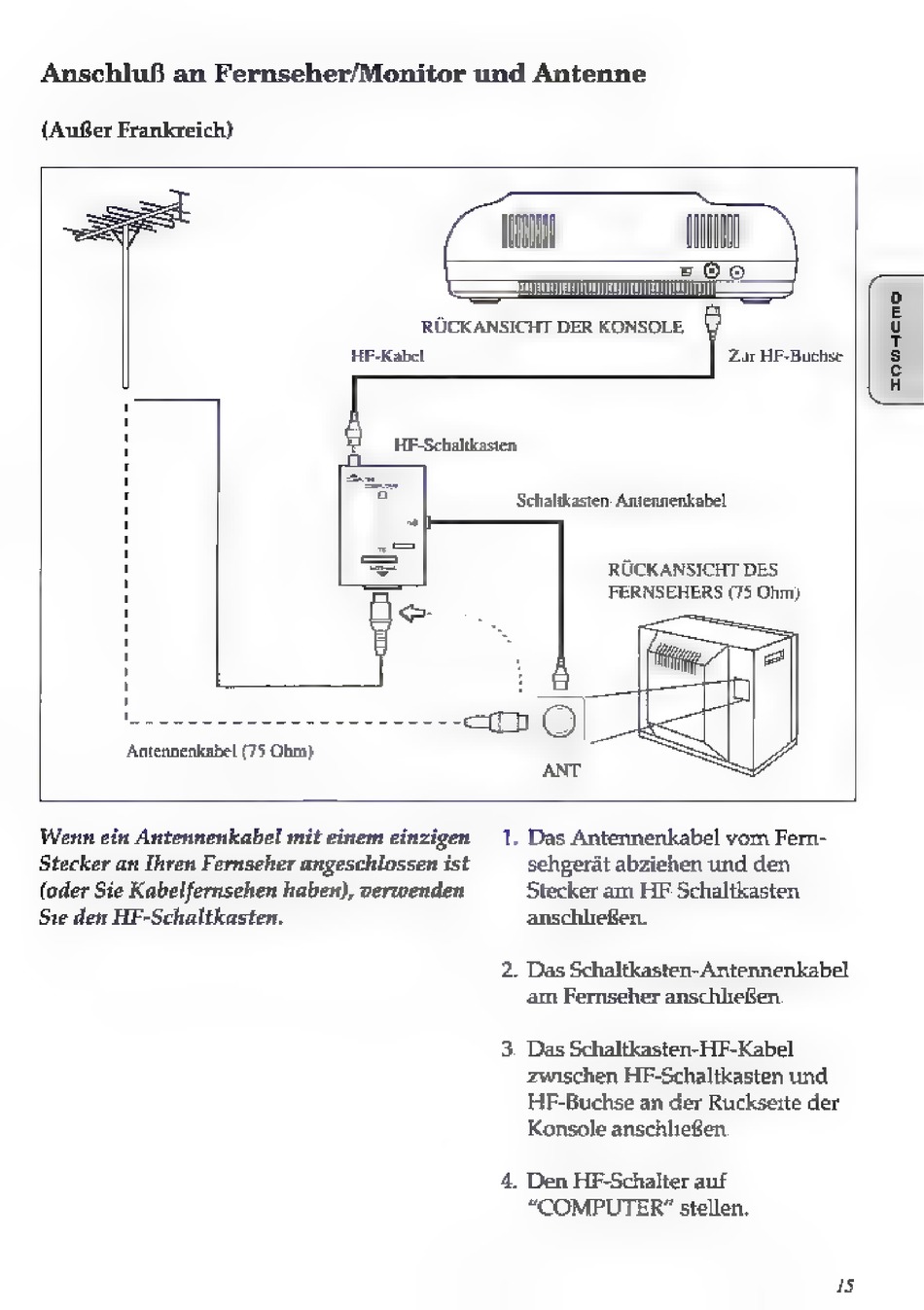

Anschluf an Fernseher/Monitor und Antenne
(Außer Frankreich)
HF-Kabel
Antennenkabel (75 Ohm)
RUCKANSICHT DER KONSOLE
HF-Schaltkasten
LU
Zur HF-Buchse
zoo
Schaltkasten-Antennenkabel
RUCKANSICHT DES
FERNSEHERS (75 Ohm)
Wenn ein Antennenkabel mit einem einzigen
Stecker an Ihren Fernseher angeschlossen ist
(oder Sie Kabelfernsehen haben), verwenden
Sie den HF-Schaltkasten.
. Das Antennenkabel vom Fern-
sehgeràt abziehen und den
Stecker am HF-Schaltkasten
anschliefen.
Das Schaltkasten-Antennenkabel
am Fernseher anschließen.
Das Schaltkasten-HF-Kabel
zwischen HF-Schaltkasten und
HF-Buchse an der Riickseite der
Konsole anschliefen.
Den HF-Schalter auf
"COMPUTER" stellen.
15
