Konfiguration und Parametrierung

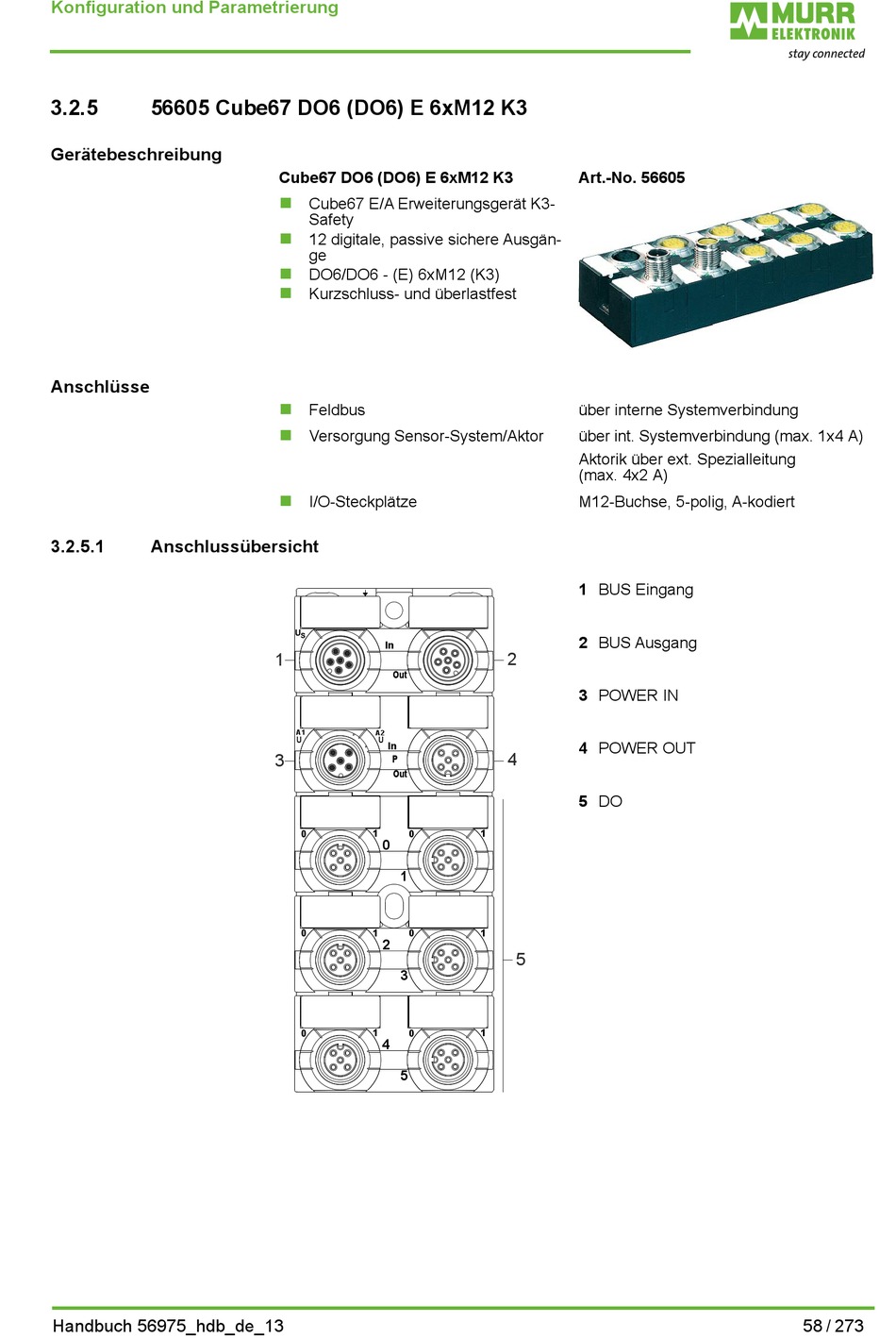

3.2.5
56605 Cube67 DO6 (DO6) E 6xM12 K3
Gerätebeschreibung
Anschlüsse
3.2.5.1
Anschlussübersicht
Handbuch 56975_hdb_de_13
Cube67 DO6 (DO6) E 6xM12 K3
Cube67 E/A Erweiterungsgerät K3-
Safety
12 digitale, passive sichere Ausgän-
ge
DO6/DO6 - (E) 6xM12 (K3)
Kurzschluss- und überlastfest
Feldbus
Versorgung Sensor-System/Aktor
I/O-Steckplätze
In
1
Out
A1
A2
U
U
In
3
P
Out
1
0
0
0
1
0
1
0
2
3
1
0
0
4
5
Art.-No. 56605
über interne Systemverbindung
über int. Systemverbindung (max. 1x4 A)
Aktorik über ext. Spezialleitung
(max. 4x2 A)
M12-Buchse, 5-polig, A-kodiert
1 BUS Eingang
2 BUS Ausgang
2
3 POWER IN
4 POWER OUT
4
5 DO
1
1
5
1
58 / 273
