Konfiguration und Parametrierung

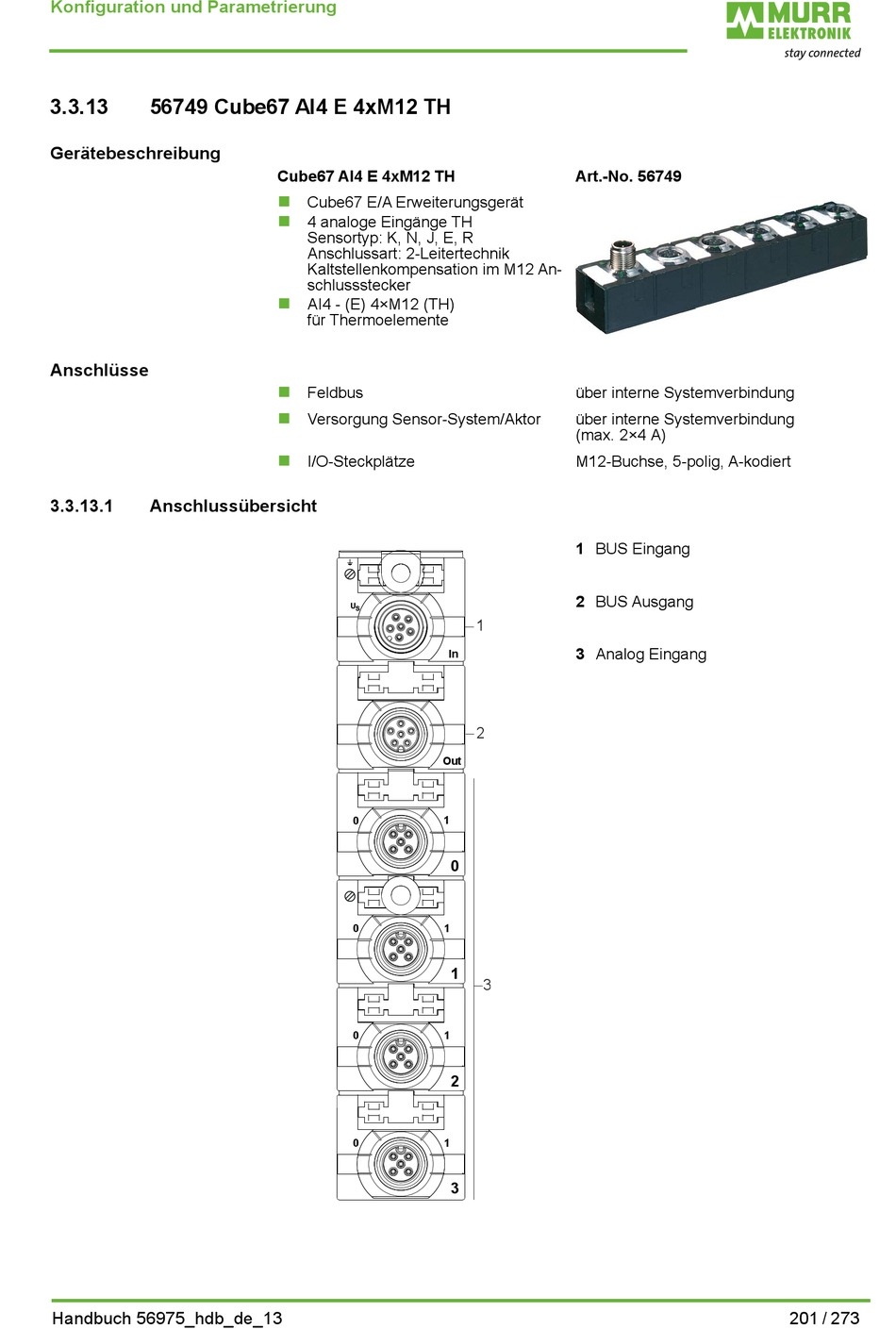

3.3.13
56749 Cube67 AI4 E 4xM12 TH
Gerätebeschreibung
Anschlüsse
3.3.13.1
Anschlussübersicht
Handbuch 56975_hdb_de_13
Cube67 AI4 E 4xM12 TH
Cube67 E/A Erweiterungsgerät
4 analoge Eingänge TH
Sensortyp: K, N, J, E, R
Anschlussart: 2-Leitertechnik
Kaltstellenkompensation im M12 An-
schlussstecker
AI4 - (E) 4×M12 (TH)
für Thermoelemente
Feldbus
Versorgung Sensor-System/Aktor
I/O-Steckplätze
Out
1
0
0
1
0
1
0
1
Art.-No. 56749
über interne Systemverbindung
über interne Systemverbindung
(max. 2×4 A)
M12-Buchse, 5-polig, A-kodiert
1 BUS Eingang
2 BUS Ausgang
1
3 Analog Eingang
In
2
0
1
3
2
3
201 / 273
