Innen

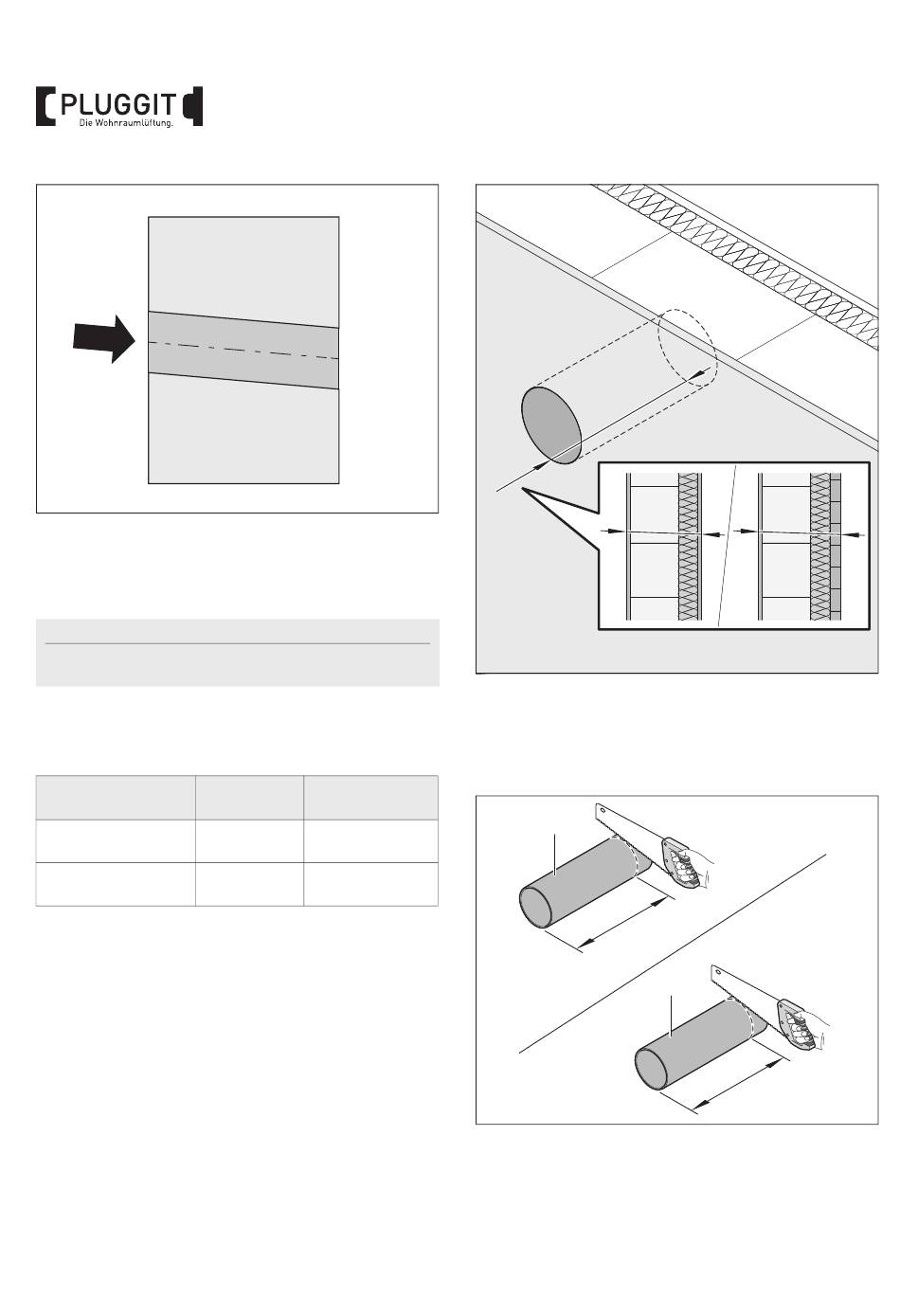

Die Bohrung sollte vorzugsweise von innen nach außen
erfolgen.
4.2.2.
Länge Montagerohr ermitteln
Hinweis:
Beim Einsatz einer Sonderlösung sind die separat bei-
liegenden Installationshinweise zu beachten.
Die minimale Wandstärke des Mauerwerks bzw. die Länge
des Montagerohrs ist abhängig vom gewählten Außen-
wandabschluss oder der verwendeten Sonderlösung.
Außenwand-
abschluss
Außenhaube mit
Steckadapter
Sonderlösung
Laibung
* Je nach baulichen Gegebenheiten und Wandaufbauten sind die not-
wendigen Wandstärken im Detail zu prüfen.
8
BIA Abluftsystem Kwait 100 PWR
Außen
1 - 3°
M+P-26A-2504
Länge
Wandstärke*
Montagerohr
150 mm
160 mm
200 mm
120 mm
A
A
Die fertige Wandstärke A ermitteln. Dabei die Stärke des
Innenwandaufbaus und die Fassadenstärke beachten, siehe
Seite 6.
4.2.3.
Montagerohr zuschneiden
10
F
A +
Montagerohr (10) auf die berechnete Länge zuschneiden,
siehe Seite 6:
• Außenwandabschluss = A+F
• Laibung = G
A
M+P-26A-2505
10
G
M+P-26A-2652
