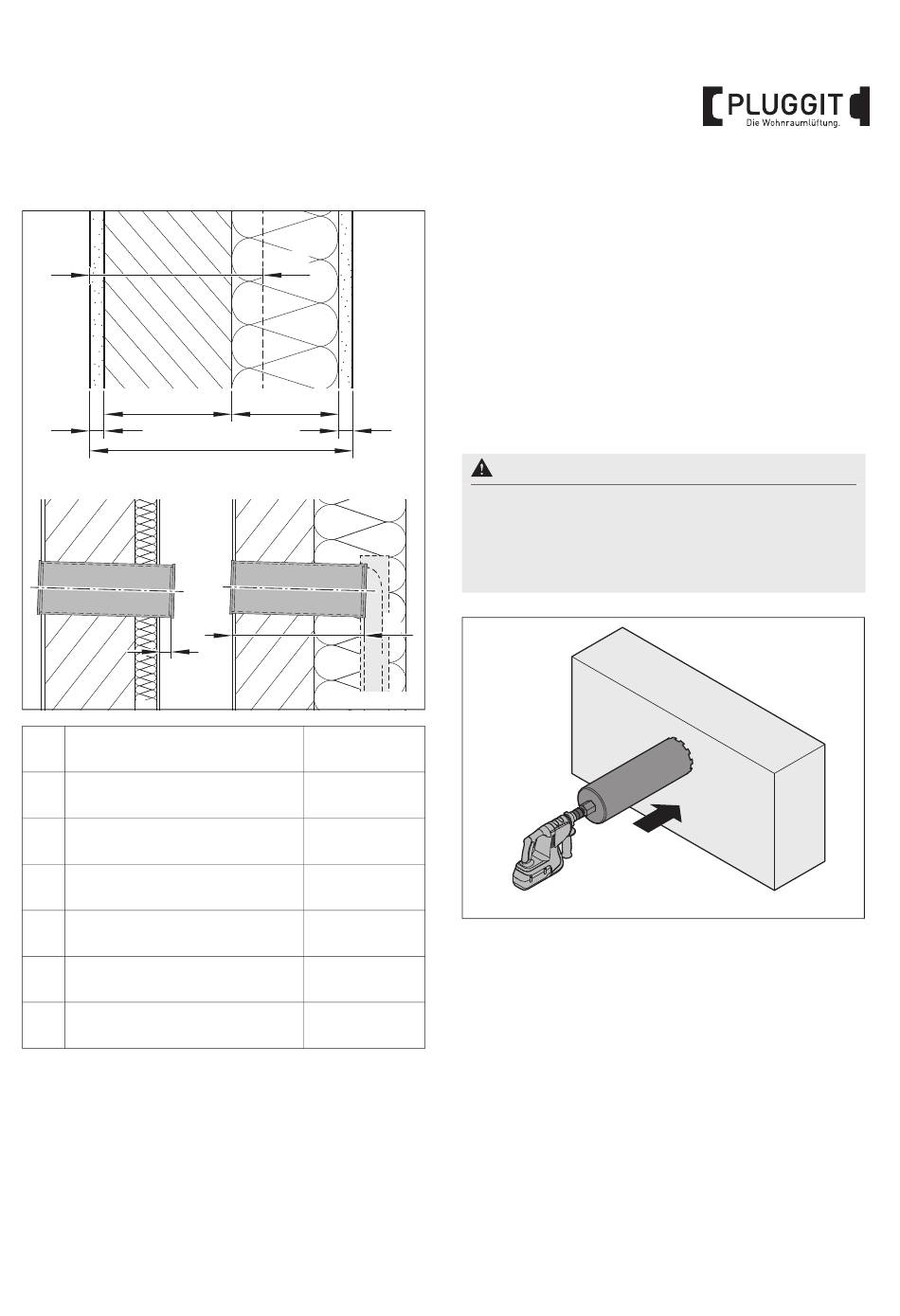

Alle Werte sind in die nachfolgende Tabelle einzutragen:
B
E
F
A
Gesamtwandstärke
B
Dicke Mauerwerk
C
Dicke Dämmung
D
Fassadenstärke
E
Innenwandaufbau
F
Überstand Montagerohr
G
Rohrlänge bei Laibung
Bei Verwendung der Laibung muss das Montagerohr über
das Mauerwerk überstehen, damit der Laibungskanal im
Bereich der Dämmung angesetzt werden kann. Die Rohr-
länge ist abhängig vom System und Ihrer Planung.
G
C
D
A
M+P-26A-2502
...................mm
...................mm
...................mm
...................mm
...................mm
...................mm
...................mm
4.1.2.
Benötigtes Werkzeug
Für die Installation werden folgende Werkzeuge benötigt:
• Kernbohrgerät mit Bohrkrone Ø 105 mm
• Stichsäge zum Sägen von Kunststoffen
• Montagekleber ICV160MK
• Installationsleitung 3x 1,5 mm² NYM oder
5x 1,5 mm² NYM
4.2.
MONTAGEROHR INSTALLIEREN
4.2.1.
Kernbohrung erstellen
Warnhinweis:
Während der Kernbohrung auf einen ausreichenden
Schutz vor herabfallendem Mauerwerk an der Außen-
seite des Gebäudes achten. Damit ist sichergestellt, dass
keine Personen verletzt werden oder Gegenstände be-
schädigt werden.
G
1. Im Mauerwerk eine Kernbohrung mit einem Durch-
messer von 105 mm erstellen.
Die Bohrung muss ein Gefälle von 1-3° aufweisen, um
später anfallendes Kondensat nach außen abführen zu
können.
M+P-26A-1598
BIA Abluftsystem Kwait 100 PWR
7
