4.1.1.
Vorbereitung

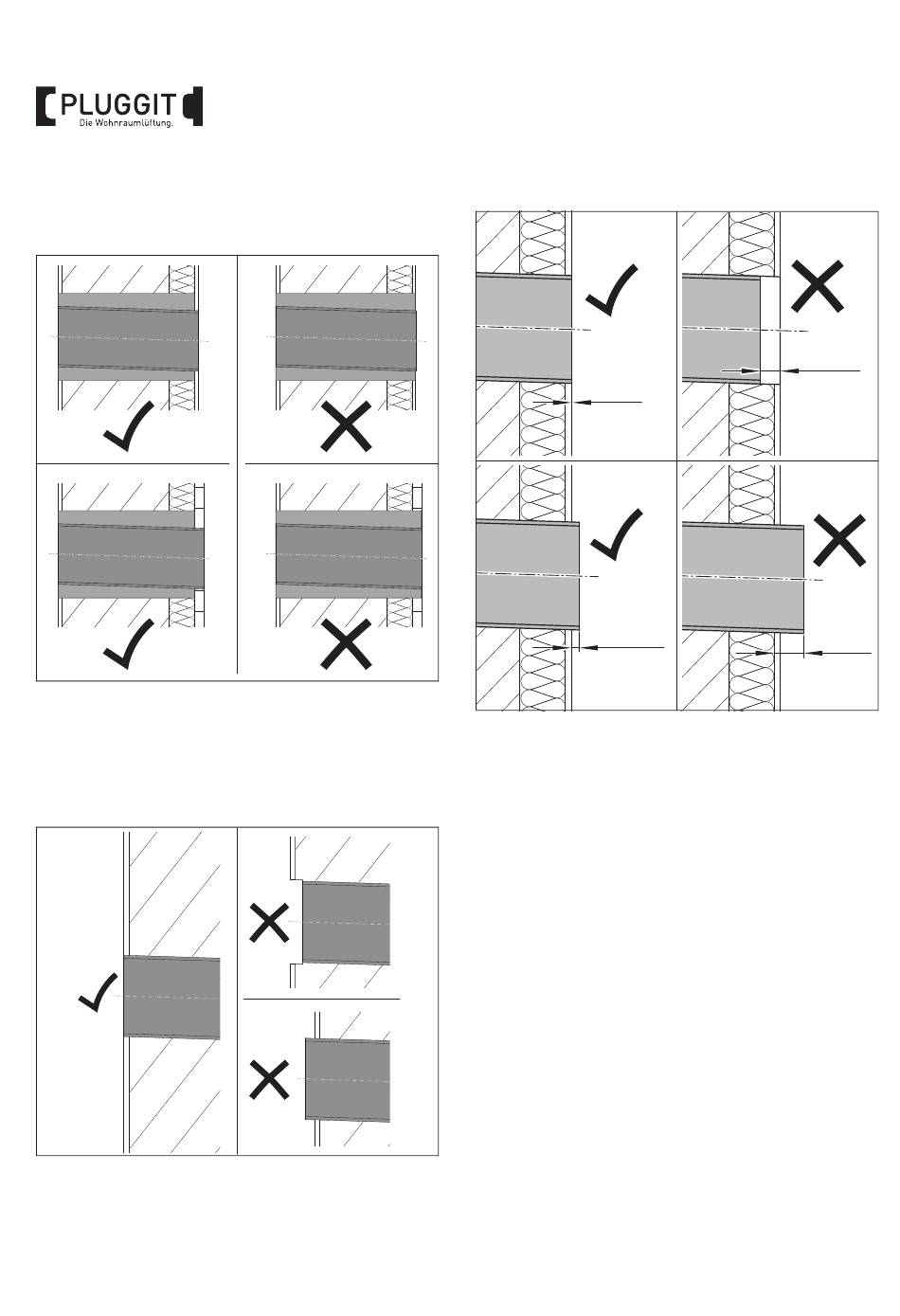

Anschluss Montagestein innen/außen
Der Montagestein muss so platziert werden, dass er nur das
Mauerwerk und die Dämmung durchdringt. Innenputz,
Außenputz bzw. Klinker verdecken die Stirnseite des
Montagesteins.
Anschluss Montagerohr innen
Das Montagerohr muss bündig mit der späteren Innenwand
abschließen. Bei Verwendung von Innenputz ist dessen
Stärke zu beachten.
6
BIA Abluftsystem Kwait 100 PWR
Anschluss Montagerohr außen
0 mm
5- 10 mm
Das Montagerohr muss entsprechend des gewählten
Außenwandabschlusses bündig mit der Fassade ab-
schließen oder nach Installationsvorgabe 5-10 mm über-
stehen. Es darf nicht innerhalb der Wand enden.
< 0 mm
> 10 mm
M+P-26A-2631
