4. Aufbau und Funktionweise
4.6 Haube (Öffnen / Schließen / Abneh-
men)
Der Kompressor ist mit einer drehbaren Kunstoffhaube
ausgeführt, die einen einfachen Zugang zu den War-
tungsteilen ermöglicht.
Die Haube kann in 2 Positionen geöffnet werden
Position A:
Öffnen / Schließen der Haube (Bild 6)
• Verschluss ( - 1 - Bild 6) öffnen
• Haube ( - 2 - Bild 6) leicht anheben
• Die Haube wird automatisch durch die Gasdruck-
federn ( - 3 - Bild 6) geöffnet
• Schließen der Haube in umgekehrter Reihenfolge
Position B:
Öffnen / Schließen / Abnehmen der Haube (Bild 7)
Postion B:
• Verschluss ( - 1 - Bild 6) öffnen
• Haube ( - 2 - Bild 6) leicht anheben
• Die Haube wird automatisch durch die Gasdruck-
federn ( - 3 - Bild 6) geöffnet
• Gasdruckfedern mit Schraubendreher entriegeln
Achtung
Haube festalten, nicht nach unten fallen lassen
• Haube von Hand bis Anschlag an den Unterteil der
Verkleidung drehen
• Bei Bedarf kann die Haube durch Entnahme der
Scharnierbolzen ( - 1 – Bild 7) abgenommen werden
(Haubengewicht: ca. 10 kg)
• Schließen der Haube in umgekehrter Reihenfolge
2
1

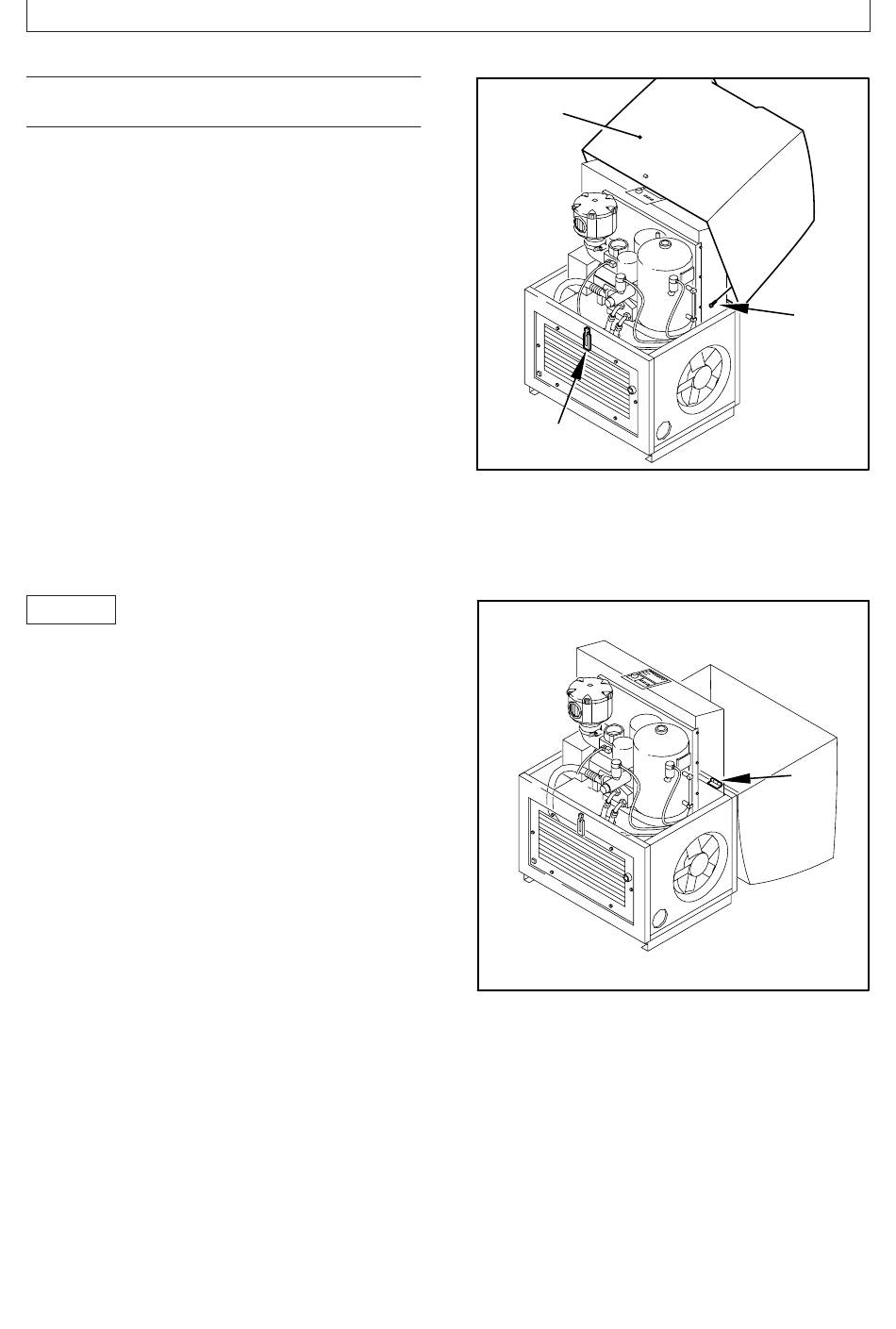

Bild 6 Position A
1 Verschluss
2 Haube
3 Gasdruckfeder
Bild 7 Position B
1 Scharnierbolzen
3
DL0010
1
DL0009
21
