8. Elektronik DELCOS 1000
8.1.8 Einstellungen verändern
Sollen Einstellwerte verändert werden wählt man den
entsprechenden Menüpunkt aus und drückt die Taste [↵]
Der Einstellwert blinkt und kann nun mit den Tasten [+]
oder [-] verändert werden. Dies gilt nicht für die Herstel-
lereinstellungen.
Alle anderen Einstellwerte sind jederzeit veränderbar.
8.2

Inbetriebnahme und Grundfunktionen

Beim Einschalten der Stromversorgung erscheint der
Displaytest, der vor dem Starten der Anlage mit der Taste
[ Θ ] quittiert werden muss.
8.2.1

Einstellung Netzdruck

In der Delcos 1000 können zwei Druckbänder einge-
stellt werden. Normalerweise ist nur das Druckband 1
aktiv.
Auf das Druckband 2 kann mit einem externen poten-
tialfreien Kontakt umgeschaltet werden. Siehe hierzu
Kapitel „Fernsteuerung (Fern Last/Leer)". Wenn das
zweite Druckband aktiviert ist, sehen Sie in der Netz-
druckanzeige (2) einen blinkenden Punkt.
Ausgehend von der normalen Verdichtungsenddruck
und Verdichtungsendtemperaturanzeige (1) gelangen
Sie mit der Taste [-] zur Anzeige des aktuellen Netzdru-
ckes (2) und weiter mit der Taste [∇] zu den Einstellwerten
für die beiden Druckbänder.
2
3
4

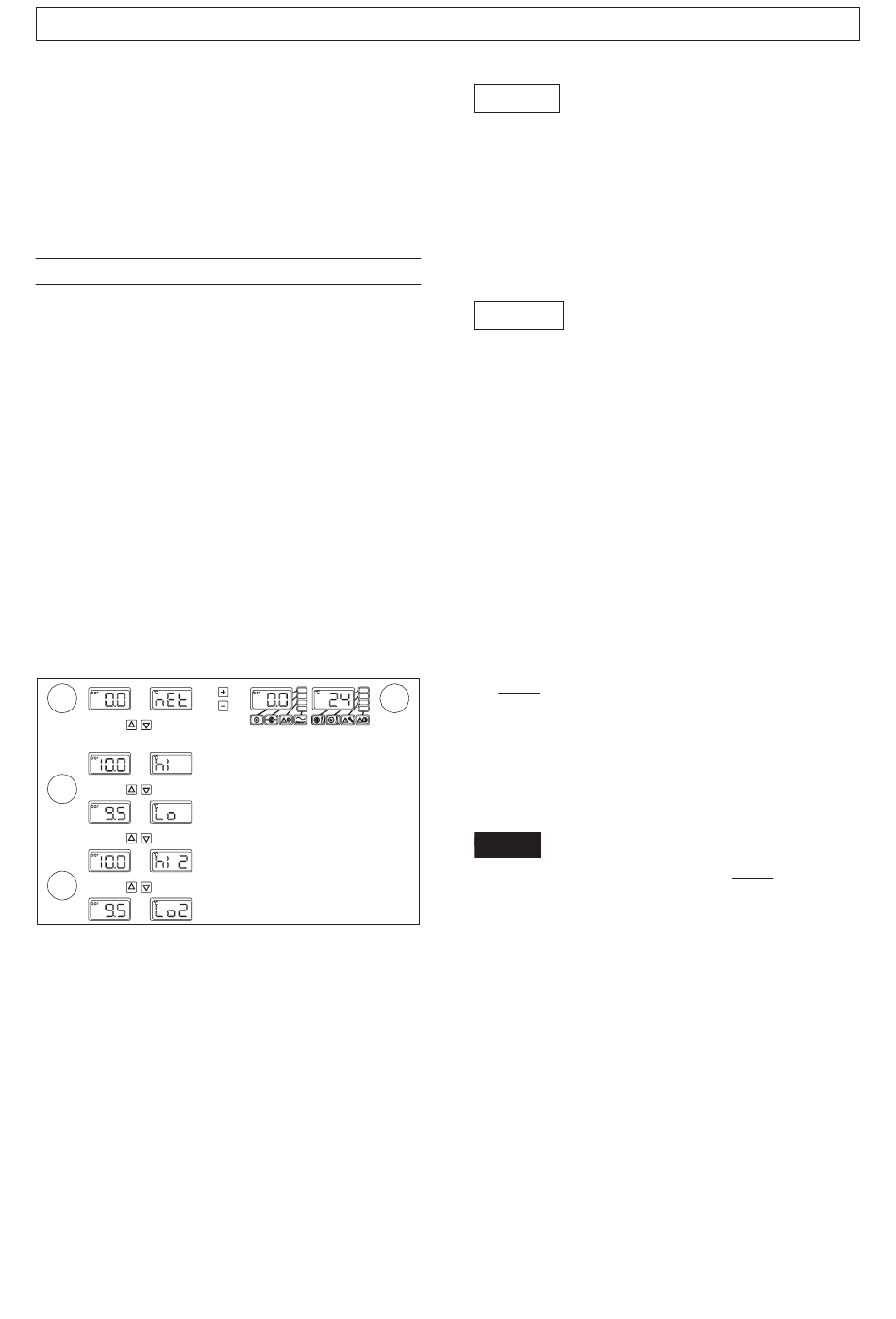

Bild 22
(3) Druckband 1
hi : Oberer Schaltpunkt
Lo: Unterer Schaltpunkt
(4) Druckband 2 (über externen Kontakt)
hi2 : Oberer Schaltpunkt
Lo2: Unterer Schaltpunkt
Der obere Schaltpunkt (Ausschaltdruck) kann nicht
höher als 0.5bar oberhalb des max. Betriebsüberdru-
ckes der Anlage eingestellt werden.
32
Achtung
Einstellungen oberhalb des Nennbetriebsdruckes
können zu Überlastungen der Anlage führen.
Der untere Schaltpunkt (Einschaltdruck) kann nicht
kleiner als 5.0 bar eingestellt werden, um die Ölversor-
gung des Verdichters sicherzustellen.
Die Differenz zwischen oberem und unteren Schalt-
punkt (Rückschaltdifferenz) kann nicht kleiner als 0.2 bar
eingestellt werden.
Achtung
Wählen Sie die Rückschaltdifferenz nicht zu klein. Zu
klein eingestellte Rückschaltdifferenzen können in
Verbindung mit einem kleinen Speicherbehälter zu
sehr hohen Last- / Leerlaufschaltspielen führen. Dies
führt zu einem hohen Verschleiß der Ansaugregelung.
Wir empfehlen mindestens eine Rückschaltdifferenz
von 0.5bar.
8.2.2

Starten der Anlage

Der Start erfolgt durch Betätigen der [ I ] -Taste. Zuvor
müssen alle Störungen beseitigt und quittiert sein.
Der Kompressor kann nicht bei Temperaturen unter-
halb der zulässigen Starttemperatur < 1 °C gestartet
werden.
Wenn das Druckluftnetz beim Start keinen Bedarf mel-
det, wird die Anlage auf Bereitschaft (Standby) gehen -
die LED a blinkt (nur in der Betriebsart Automatikbetrieb).
1
Ebenso verhindert eine Sicherheitsschaltung (Anlauf-
sicherung), dass der Antriebsmotor gegen einen inter-
nen Restdruck startet. Daher wird auch in diesem Fall der
Kompressor lediglich auf Bereitschaft (Standby) schal-
ten. Der Verdichter startet automatisch, wenn die ab Werk
eingestellte Anlaufsicherung unterschritten worden ist.
Gefahr.
Ist die Anlage auf Standby, d.h. die LED a blinkt, kann
der Kompressor jederzeit automatisch starten!
