AAT V-MAX mini Bedienungsanleitung Seite 14

Austausch der Antriebselektronik:
Die Schritte 1 und 2 zum Öff nen des Gehäuses beachten, durchführen und dann fortfahren
wie folgt:
Benötigte Werkzeuge:
Schraubendreher oder Biteinsätze für elektrische Schraubendreher mit Innensechsrund
(Torx®)
Für den Seitendeckel TX 30
Für die Abdeckung TX 20
Für die Antriebselektronik TX 10
Elektronikseitenschneider
Schraubensicherung Mittelfest (Blau)

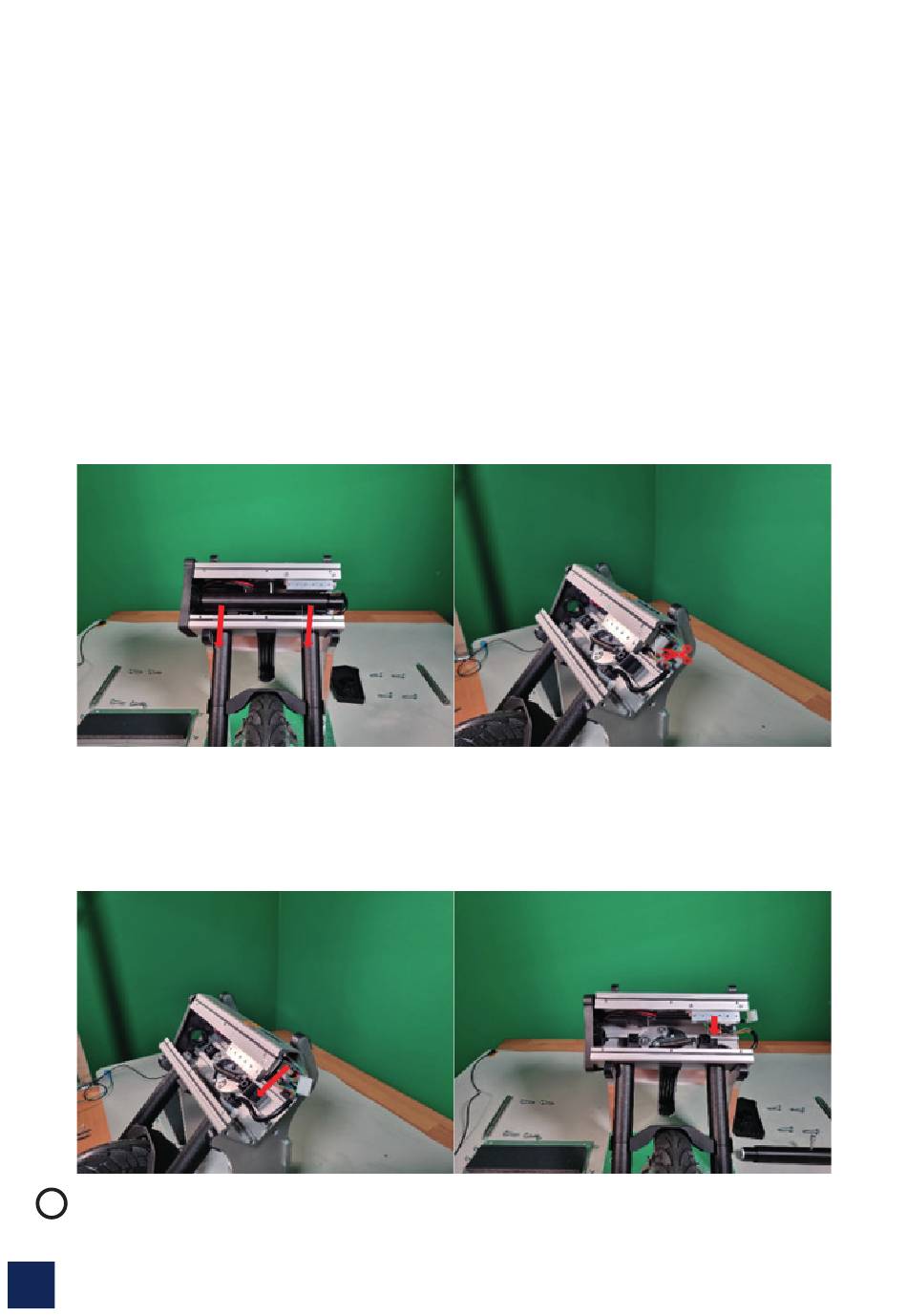

Schritt 1
Ausrückmechanik entnehmen und Kabelbefestigung abtrennen.
Schritt 2
Den Stecker für die Powerleitung von der Antriebselektronik abziehen, dann kann diese zu-
sammen mit dem Kühlkörper demontiert und nach unten so herausgedreht werden, dass nun
alle anderen Steckverbindungen
gut erreicht werden können.
i
Der Stecker für die Powerleitung sitzt sehr fest auf den Kontakten an der Antriebselektronik.
Am besten lässt sich der Stecker durch vorsichtiges hin und her bewegen von den Kontakten
abziehen.
