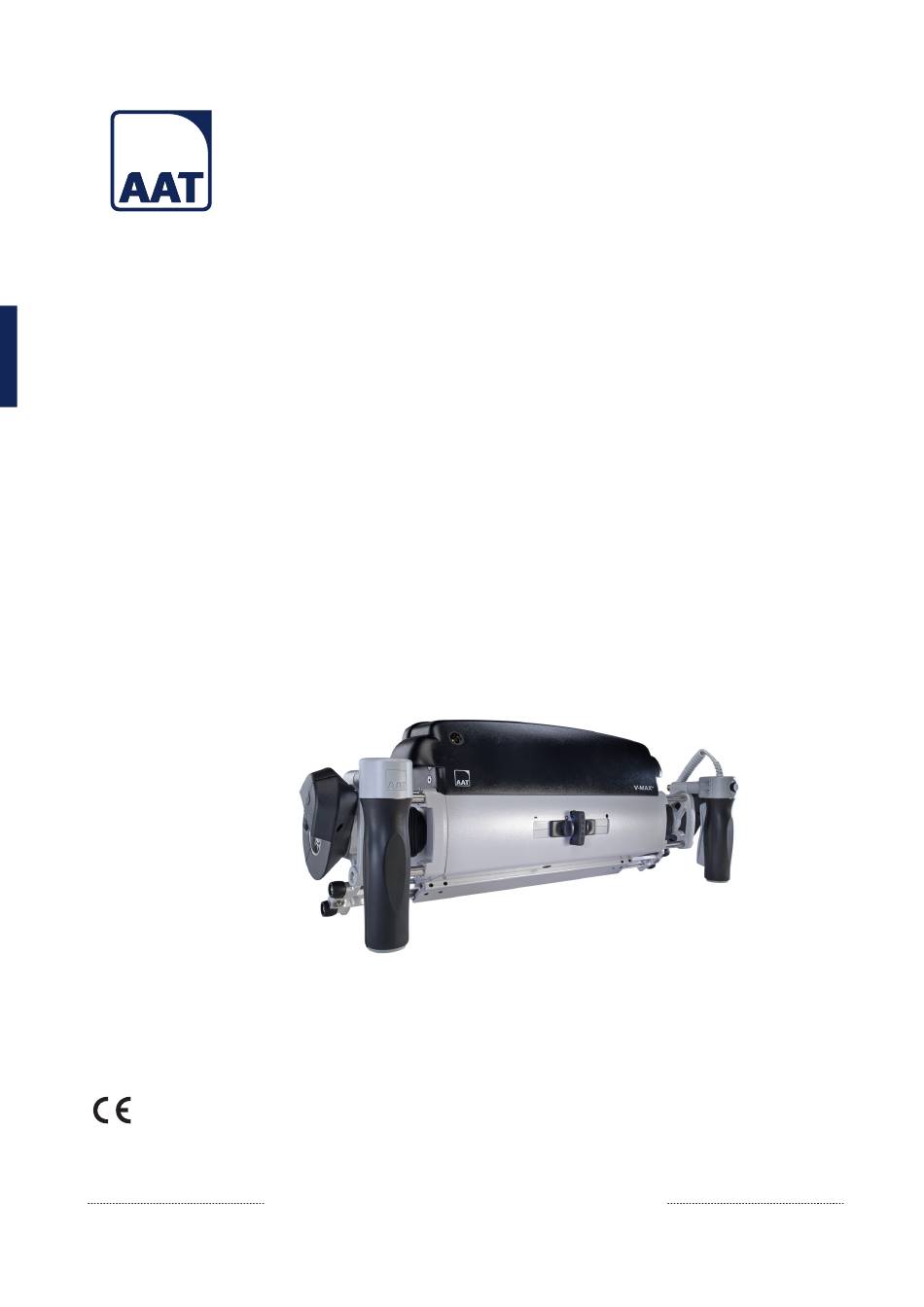

- Seite 1 O R I G I N A L BEDIENUNGSANLEITUNG V-MAX 2024-02 (2.1)
- Seite 2 Kundenbetreuung auf höchstem Niveau Ersatzteile Ausstellungs- und Messegeräte Mit dem professionellen Servicekonzept Reparaturabwicklung Wiedereinsätze erfüllt AAT einmal mehr seinen hohen Qualitätsanspruch und bietet somit dem Technische Auskünfte Reklamationen Kunden ein Rundum-Sorglos-Paket. Fachhändlerschulungen Leihgeräte Wir sind für Sie da!
- Seite 3 Bedienungsanleitung in vergrößerten Lettern ausdrucken oder sich diese gegebenenfalls vorlesen lassen. Sie fi nden auf unserer Homepage ebenfalls alle sicherheitsrelevanten Änderungen, die an der Bedienungsanleitung durchgeführt wurden. Alle Versionen mit Angabe des Produktionszeitraums des Produkts sind erhältlich unter: www aat-online de > Service > Downloads > Reha- und Branchentechnik > Bedienungsanleitungen...
- Seite 4 Inhaltsverzeichnis Symbole und Sicherheitshinweise Erklärung der Symbole auf der Verpackung Erklärung der Symbole auf dem Gerät Produktbeschreibung Geräteübersicht ..........8 Typenschild inkl.
- Seite 5 Wenn sie nicht gemieden wird können leichte Körperverletzungen oder Sachschäden die Folge sein! HINWEIS - Herstellerinformation Allgemeine Sicherheitshinweise HINWEIS Bei Sehschwäche kann diese Bedienungsanleitung unter: www aat-online de > Downloads > Reha- technik > Bedienungsanleitungen > V-MAX heruntergeladen werden. Vor Inbetriebnahme Bedienungsanleitung lesen und Warn-/Sicherheitshinweise beachten.
- Seite 6 GEFAHR Bei vorliegender starker Sehbehinderung und/oder Blindheit darf der V-MAX nicht bedient werden! Zulässiges Gesamtgewicht sowie maximales Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des V-MAX führen kann! Fahrten bei starkem Regen, Eis, Schnee und unbefestigtem Untergrund (Sand, Schlamm, loser Schotter) vermeiden, um ein Ausrutschen zu verhindern! Nicht auf Rolltreppen oder Laufbändern verwenden, um Verletzungen durch ein Abstürzen oder Herauskippen des Insassen sowie das Entstehen von Sachschäden zu vermeiden!
- Seite 7 Platzierungsort: Typenschild Zeigt das Jahr an, in dem das Medizinprodukt hergestellt wurde. 20XX Hersteller Platzierungsort: Typenschild Zeigt den Hersteller des Medizinproduktes (AAT Alber Antriebstechnik GmbH) Platzierungsort: Typenschild Seriennummer des Produkts z. B. P3001XXXXXX Medizinprodukt / Medical Device Platzierungsort: Typenschild Bedienungsanleitung beachten!
- Seite 8 Produktbeschreibung 4 1 Geräteübersicht Hersteller Information: Für eine vereinfachte Zuordnung der einzelnen Bauteile, werden in den folgenden Kapiteln, bei Erstnennung, die hier aufgeführ- ten Nummern mit angegeben. Bediengriff Entriegelungsknopf mit Schieber Entriegelungsknopf mit Schieber Schiebegriff Geschwindigkeitsregler Geschwindigkeitsregler Geschwindigkeitsregler Powerleitung Tastwippe Mega Akku-Pack Halterung für die Antriebseinheit Akku-Tasche für Mega Akku-Pack...
- Seite 9 4 2 Typenschild inkl Seriennummer Produkt / Modell Max. Geschwindigkeit Max. Gesamtgewicht Herstelleradresse Personengewicht bis Symbole (siehe Kapitel 3) Nennsteigung Barcode (siehe Kapitel 3) Betriebsspannung Seriennummer (siehe Kapitel 3) Motor Nennleistung 4 3 Zweckbestimmung Die Schiebe- und Bremshilfen sind für die Verwendung an einem manuellen Rollstuhl vorgesehen und dient der Unterstützung für die Begleitperson beim Schieben und Bremsen des Rollstuhls.
- Seite 10 4 5 Medizinische Voraussetzungen und Indikation Es gibt keine medizinischen Voraussetzungen. Eine Schiebe- und Bremshilfe unterstützt die Begleitperson beim Schieben und Bremsen des Roll- stuhls. Die Nutzung der Schiebe- und Bremshilfe ist dann vorgesehen, wenn der Patient nicht fähig ist sich selbst fortzubewegen und die Begleitperson körperlich nicht ausreichende Ausdauer und Kraft besitzt, um den Patienten im Rollstuhl zu bewegen.
- Seite 11 4 8 Technische Daten WARNUNG - Zulässiges Gesamtgewicht sowie maximales Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des V-MAX führen kann! HINWEIS - Technische Daten beachten. Technik V-MAX Abmessungen des Antriebs Siehe Kapitel „Maßskizze“ Antriebseinheit inkl. Griffe und Leitungen = 12,6 kg; Mega Akku-Pack = 14,6 kg Eigengewicht Powerleitung = 0,2 kg;...
- Seite 12 Status >120-315 ±0,5 Prüfung Konstruktion >315-1000 ±0,8 Datum Name bearb. 26.07.22 gepr. Benennung v-max+ AAT Alber Antriebstechnik GmbH Antrieb kpl. 4 10 Lieferumfang Maßskizze angepasst 26.07.22 Ehestetter Weg 11 Maßskizze angepasst 09.03.21 Kramer D-72458 Albstadt Artikelnummer Bl.2 hinzu 06.10.17 Kramer Tel.: 07431/1295-0...
- Seite 13 4 11 Zubehör HINWEIS - Nur AAT Alber Antriebstechnik GmbH Zubehörteile verwenden. Halterung Speichenschutz Mega Akku-Pack (zusätzlich) Powerleitung (längere Ausführung - 900 mm) Steckachsenräder mit Trommelbremse KFZ-Spannungswandler 12 V / 230 V Kippstützen Beleuchtungssatz nach StVZO (ohne Abbildung)
- Seite 14 Montage 5 1 Steckachsenräder GEFAHR - Steckachsenräder müssen einrasten, da sich diese sonst unvermittelt lösen können! Sollten sich am Rollstuhl noch die Original-Rollstuhlräder befinden, so nehmen Sie diese ab und montieren Sie das im Lieferumfang des V-MAX enthaltene Räderpaar mit Zahnkranz Antriebsrad positionieren Rad adaptieren.
- Seite 15 VORSICHT - Steckkontakte müssen trocken sein! Hersteller Information: Die Breite der Delrinrollenhalter und der Breitenverstellung wird speziell für Ihren Rollstuhl voreingestellt. Bei Fragen oder Änderungen, wenden Sie sich bitte an Ihren authorisierten Fachhändler, den AAT- Außendienst oder den Hersteller. Feststellbremsen...
- Seite 16 » Bediengriff rechts! » Schiebegriff links! 5 5 Bedien- und Schiebegriff anbringen - Ausstattung: Querrohr Sollte Ihr Rollstuhl mit einem Die Montage erfolgt durch den Griff Griffaufnahme Querrohr ausgetattet sein, so Hersteller, AAT-Außendienst einstecken und Rastbolzen werden die Griffaufnahmen oder authorisierten einrasten. an diesem montiert. Fachhandel. » Bediengriff rechts! » Achten eine »...
- Seite 17 WARNUNG - Niemals ohne beide Kippstützen verwenden, um ein nach hinten Kippen zu vermeiden! WARNUNG - Vor Inbetriebnahme Kippstützen prüfen, um Sicherheit zu gewährleisten! Wenn serienmäßig keine Kippstützen an Ihrem Rollstuhl vorhanden sind, AAT-Kippstützen paarweise verwenden! Die Rollstuhlhalterung legt fest, welche Kippstützen Sie benötigen.
- Seite 18 Inbetriebnahme GEFAHR - Bedienung nur durch eine einzelne, geschulte Person. Diese muss körperlich und geistig in der Lage sein den V-MAX sicher zu bedienen und darf nicht an kognitiven Beeinträchtigungen leiden! GEFAHR - Nie ohne beide Kippstütze verwenden, um ein nach hinten Kippen zu vermeiden! GEFAHR - Parallelfahrten an steilen Berghängen/Schienen vermeiden, um ein Umkippen zu vermeiden! GEFAHR - Straßen, Kreuzungen und Bahnübergänge mit erhöhter Vorsicht überqueren! GEFAHR - Das Befahren von Gefällen mit deaktiviertem V-MAX...
- Seite 19 Entriegelungsknopf (PRESS) V-MAX über EIN/AUS- drücken. Schieber lösen Schalter einschalten. sich Antriebswellen fahren aus (Schieber stehen bei ausgefüllten Punkt). 6 1 Fahren mit dem V-MAX Nach dem Einschalten springt Grün = Akku voll Gelb = Akku gering die Akku-Anzeige zuerst auf »...
- Seite 20 Hersteller Hinweis: » LED leuchtet grün = Ladezustand zwischen 40 - 100 % » LED leuchtet gelb = Ladestand zwischen 20 - 40 % » LED leuchtet rot = Ladezustand unter 20 % Der Akku muss unbedingt nachgeladen werden. » Sollte die LED mehrmals rot aufleuchten, siehe Rot = Akku leer Kapitel 10 - Fehlerzustände und Problemlösungen! »...
- Seite 21 6 3 Antrieb deaktivieren V-MAX ausschalten Falls gewünscht: Schieber-Knöpfe EIN/AUS-Schalter drücken. » Griffe zurück in die Richtung des Entriegelungs- entsprechenden knopfs (PRESS) zusammen- Aufnahmen stecken. drücken. » Schieber müssen einrasten stehen Markierung „unausgefüllter Punkt“. » Antriebswellen fahren ein. Demontage V-MAX vom Rollstuhl entfernen: Bei der Montage (Kapitel 5) durchgeführte Schritte in umgekehrter Reihenfolge durchführen: 1.
- Seite 22 Pflege und Wartung WARNUNG - Reparaturen und sicherheitstechnische Prüfungen dürfen nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel durchgeführt werden! HINWEIS - Vor jeder Inbetriebnahme Sichtprüfung durchführen! Sollten Teile sichtbar defekt sein oder fehlen, mit authorisiertem Fachhandel oder dem Hersteller in Verbindung setzen! HINWEIS - Es wird empfohlen alle zwei Jahre eine sicherheitstechnische Prüfung durchzuführen.
- Seite 23 9 1 Akku-Pack und Ladegerät WARNUNG - Pole des Akku-Pack niemals kurzschließen oder verbinden, um Stromschläge zu vermeiden! VORSICHT - Beim Ladevorgang Kabel sicher verlegen, um Stolperfallen zu vermeiden! VORSICHT - Defekte Sicherungen nicht flicken oder überbrücken, um Stromschläge zu vermeiden! VORSICHT - Vor Feuchtigkeit schützen, um Stromschläge zu vermeiden! HINWEIS - Ladegerät niemals am Ladekabel / Ladeleitung tragen. HINWEIS - Akku-Pack nach jedem Gebrauch laden! Tiefenentladung führt zu Kapazitäts- verlust und verkürzt die Lebensdauer.
- Seite 24 Information / Zustand LED-Farbgebung LED rot = Akku leer LED orange = Akku wird LED grün = Akku voll > bitte laden geladen ca. 8 Stunden Akku-Pack im Kraftfahrzeug laden V-MAX deaktivieren (siehe Akku-Pack entnehmen. Spannungswandler und Lade- Kapitel 6.3) und Powerleitung »...
- Seite 25 Die Angaben des Herstellers LED leuchtet nicht. in der Bedienungsanleitung Hersteller kontaktieren! des Ladegeräts beachten! 9 2 Sicherungswechsel HINWEIS - Defekte Sicherungen nicht flicken oder überbrücken. HINWEIS - Als Austauschsicherungen dürfen nur vom Fachhändler oder AAT erworbene Sicherungen verwendet werden. Arretierung spitzem Sicherungsschubfach heraus- Sicherung wechseln. Gegenstand lösen.
- Seite 26 9 3 Reinigung und Desinfektion WARNUNG - Es darf keine Feuchtigkeit in das Geräteinnere gelangen! Stromschläge könnten die Folge sein! Nur feuchte, keinenfalls nasse Tücher verwenden! WARNUNG - Nach Reinigung alle sicherheitsrelevanten Funktionen testen! WARNUNG - Während Reinigung nicht rauchen! HINWEIS - V-MAX on Zündquellen fern halten! HINWEIS - Antriebseinheit, Zahnsegmente und Antriebswellen bei...
- Seite 27 9 4 Entsorgung Ihr V-MAX und dessen Akkus sind langlebige Produkte. Nach Ablauf der natürlichen Lebensdauer können Sie diese Komponenten an die AAT Alber Antriebstechnik GmbH oder deren Fachhändler zur Entsorgung zurückgeben. Auf diesem Produkt befindet sich das Symbol der „durchgestrichenen Mülltonne“...
- Seite 28 Zeitpunkt! 9 7 Wiedereinsatz (Anwenderwechsel) Von einem Wiedereinsatz wird gesprochen, wenn das AAT-Produkt des Patienten X, bei einem anderen Patienten Y eingesetzt werden soll. Außerdem ist ein Wiedereinsatz gegeben, wenn ein Patient einen anderen Rollstuhl erhält und aus diesem Grund neue Anbauteile benötigt.
- Seite 29 Nein: Einstecken! Akku-Pack leer? Ja: Laden! V-MAX lässt sich nicht einschalten Sicherung defekt? Ja: Wechseln! Problem noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen! V-MAX eingeschaltet? Nein: Einschalten! V-MAX fährt nicht Problem noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen! Ladegerät angeschlossen? Nein: Richtig anschließen!
- Seite 30 Zubehörteile, für den Zeitraum von zwei Jahren ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. Für den Akku-Pack - dessen ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von sechs Monaten ab Empfangsdatum. Die Garantie auf den V-MAX erstreckt sich nicht auf Fehler, welche zurückzuführen sind auf:...
- Seite 31 O R I G I N A L EU-KONFORMITÄTSERKLÄRUNG AAT Alber Antriebstechnik GmbH Hiermit erklären wir in alleiniger Verantwortung Ehestetter Weg 11 72458 Albstadt SRN: DE-MF-000007581 dass die im folgenden benannten Schiebe- und Bremshilfen für manuelle Rollstühle Schiebe- und Bremshilfe V-MAX...
- Seite 32 Ihre Ansprechpartner: AAT Service-Center · Ehestetter Weg 11 · 72458 Albstadt Tel.: +49.(0) 74 31.12 95-550 · E-Mail: service@aat-online.de Seriennummer: www.aat-online.de AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel.: +49.(0) 74 31.12 95-0 Fax: +49.(0) 74 31.12 95-35...
