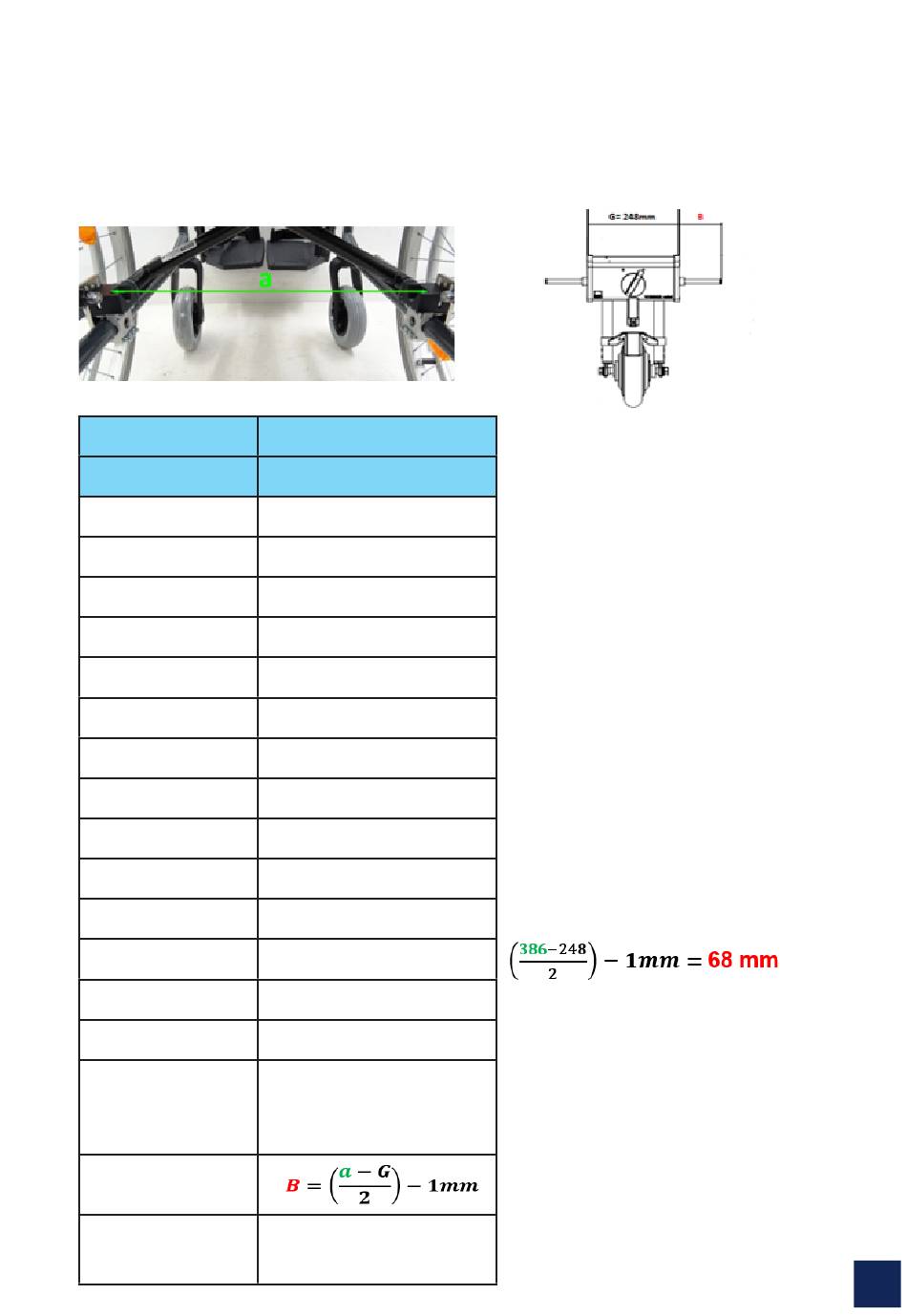

Anpassungsmaße an den Rollstuhl
Um die Schiebehilfe V-MAX mini auf die Breite des Rollstuhls einzustellen, stellt der
Hersteller folgende Maßtabelle als Hilfsmittel zur Verfügung:
A
mm
300
310
320
330
340
350
360
370
380
390
400
410
420
430
B
mm
25
30
35
40
45
50
55
60
65
70
75
80
85
90
1 mm Luft pro Seite,
zwischen Welle und Auf-
nahme, wurden bereits
eingerechnet
Anzugsmoment für die
Welle:
3,5 Nm
Beispiel zur Anwendung der Tabelle:
Das Maß (a) zwischen den Halterungen beträgt
nach dem Halterungsanbau an einen Rollstuhl
386 mm. Nun prüft man welches Maß auf der
Tabelle diesem Messwert am nächsten kommt.
Dies wäre in diesem Fall der Eintrag 390 mm.
Bei einem Maß von gemessenen
390 mm müsste laut Tabelle ein Einstellmaß der
Aufnahmewelle von 70 mm im eingefahrenen
Zustand eingestellt werden.
Da das Maß im Beispiel nun aber bei 386 mm
liegt, müssen von dem Maß auf der Tabelle noch
2mm je Seite abgezogen werden. Das Einstell-
maß der Aufnahmewellen wäre somit 68 mm in
eingefahrenen Zustand.
Errechnet man dies mithilfe der Formel:
Die Tabelle liefert Richtwerte in 10 mm
Schritten, um das Gerät auf das richtige
Maß zwischen den Halterungen einstel-
len zu können.
Wenn eine genaue Berechnung ge-
wünscht ist, kann die in der Tabelle
vorhandene Formel zur Anwendung ge-
bracht werden.
