1
Originale innere Wasserleitung
Vorlauf am TECHART Turbolader
ansetzen, nach vorne zum
Wasserschlauch ausrichten und
festziehen.
2
Ölrücklaufleitung gegen
mitgelieferte Rücklaufleitung (7)
ersetzen.
3
TECHART Turbolader montieren.
4
Rücklaufleitung (7) mit neuer
Dichtung 948.107.123.50 (8)
ansetzen und festziehen. Die
mitgelieferte Torxschrauben
90038507201 verwenden.
5
Äußere Kühlwasserleitung
Rücklauf 055.300.600.246,
Ölversorgungsleitung
055.300.600.240 und
Entlüftungsleitung
055.300.600.244 montieren (siehe
Pfeile). Hierbei Entlüftungsleitung
mittels gummierter Schelle am
Zylinderkopf befestigen. Auf
Freigang aller Leitungen achten.
Etwas Motorenöl in den Anschluss der Ölversorgungsleitung geben, um eine
i
Sofortschmierung des Turboladers zu gewährleisten. Beim Festziehen
Flansch gegenhalten!
6
Originale Schlauchleitung zur
Steuerdose für Bypassklappe
gegen mitgelieferten blauen
Vakuum-Schlauch (9) tauschen
und mit 2 Klemmschellen 12,3 mm
000.901.123.174.40 sichern.
Originale Aluminium-Abschirmung
i
verwenden.
TECHART Version 02 vom 30. August 2016
MONTAGEANLEITUNG
TECHART Leistungskit TA 058/T2

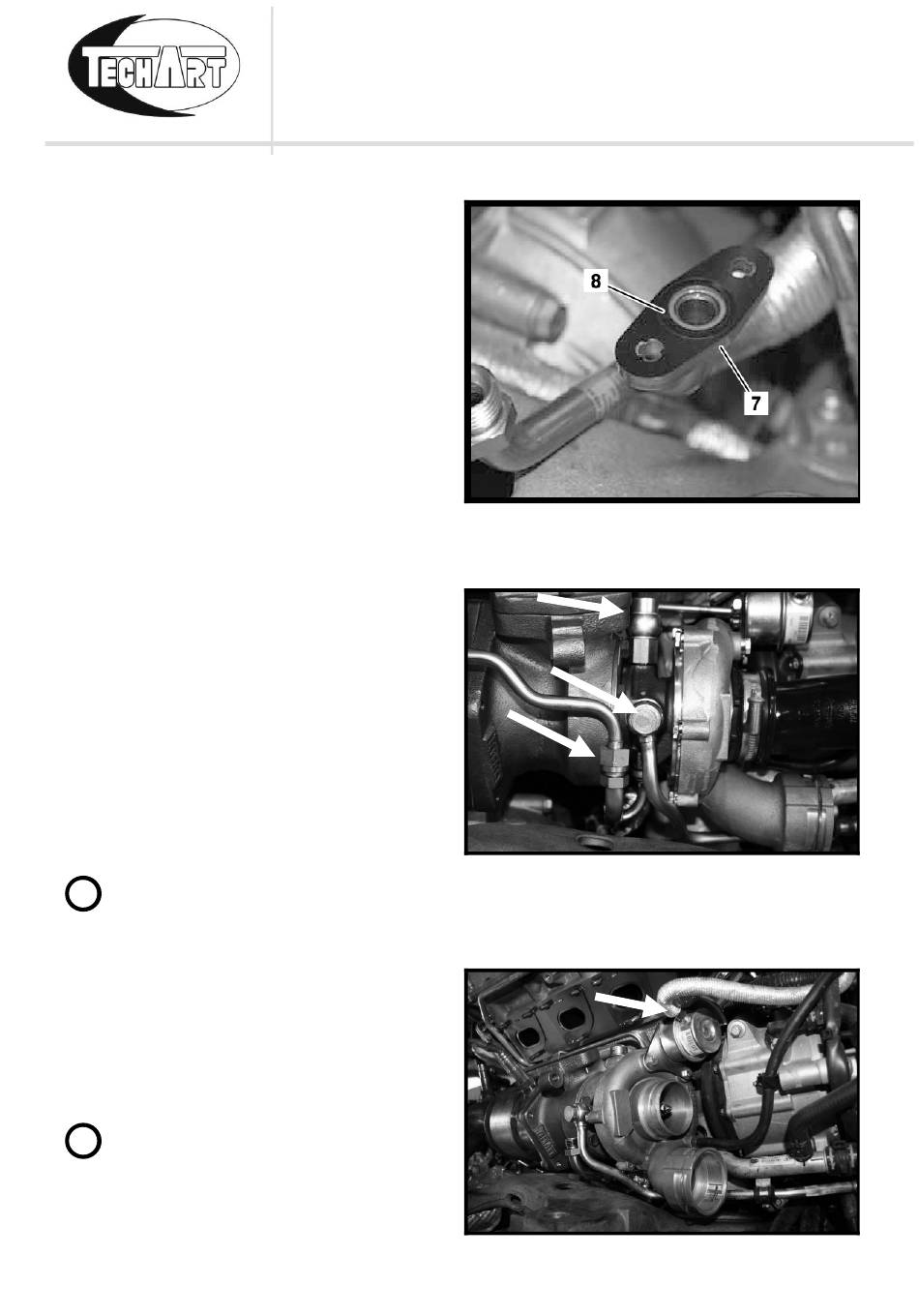

Abb. 03
Abb. 04
Abb. 05
Seite 12 von 28
