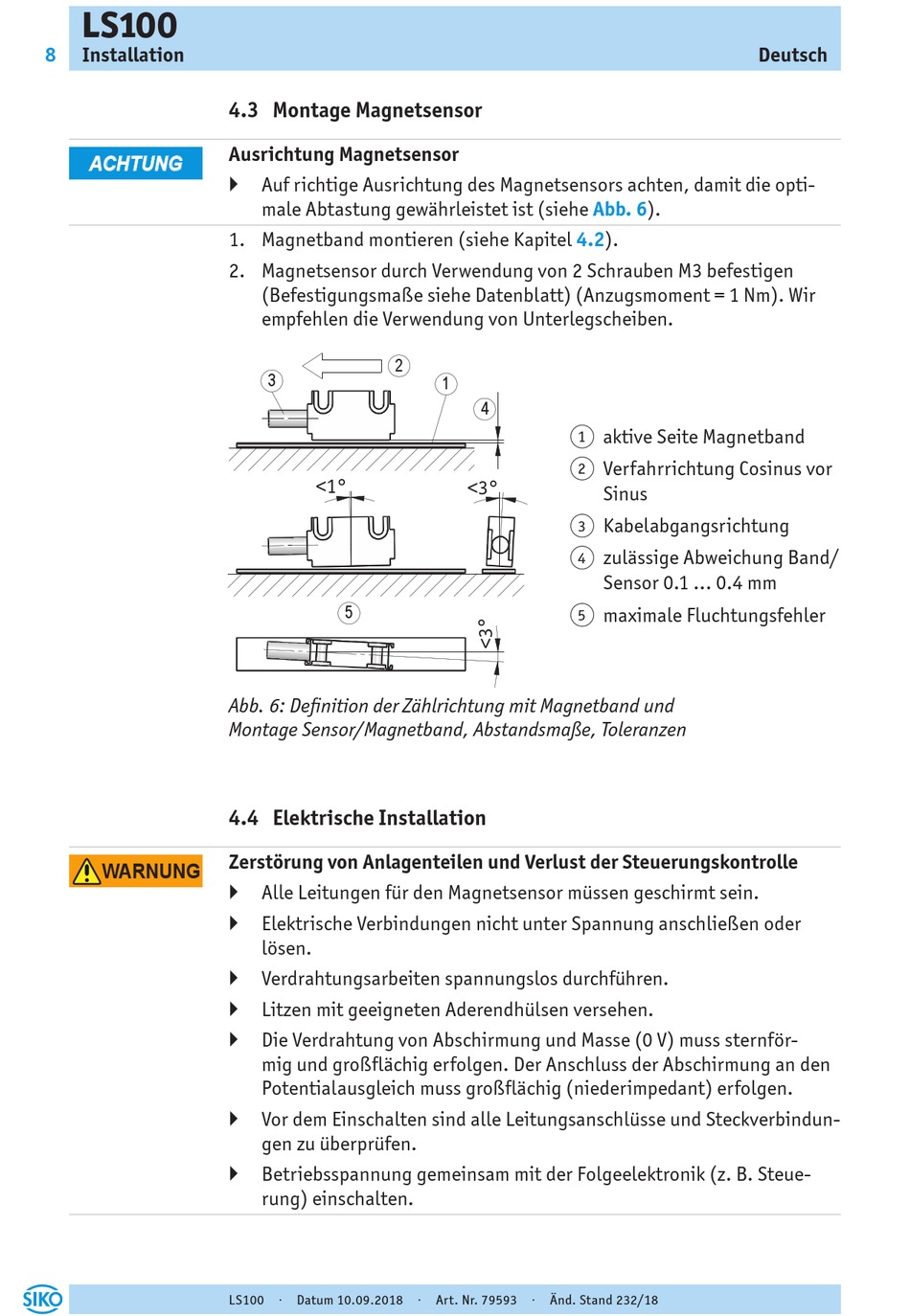

LS100
8
Installation
ACHTUNG
WARNUNG
4.3 Montage Magnetsensor
Ausrichtung Magnetsensor
` Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
male Abtastung gewährleistet ist (siehe
1. Magnetband montieren (siehe Kapitel 4.2).
2. Magnetsensor durch Verwendung von 2 Schrauben M3 befestigen
(Befestigungsmaße siehe Datenblatt) (Anzugsmoment = 1 Nm). Wir
empfehlen die Verwendung von Unterlegscheiben.
2
3
<1°
5
Abb. 6: Definition der Zählrichtung mit Magnetband und
Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
4.4 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
` Alle Leitungen für den Magnetsensor müssen geschirmt sein.
` Elektrische Verbindungen nicht unter Spannung anschließen oder
lösen.
` Verdrahtungsarbeiten spannungslos durchführen.
` Litzen mit geeigneten Aderendhülsen versehen.
` Die Verdrahtung von Abschirmung und Masse (0 V) muss sternför-
mig und großflächig erfolgen. Der Anschluss der Abschirmung an den
Potentialausgleich muss großflächig (niederimpedant) erfolgen.
` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
LS100 · Datum 10.09.2018 · Art. Nr. 79593 · Änd. Stand 232/18
Abb.
1
4
aktive Seite Magnetband
1
Verfahrrichtung Cosinus vor
2
<3°
Sinus
Kabelabgangsrichtung
3
zulässige Abweichung Band/
4
Sensor 0.1 ... 0.4 mm
maximale Fluchtungsfehler
5
Deutsch
6).
