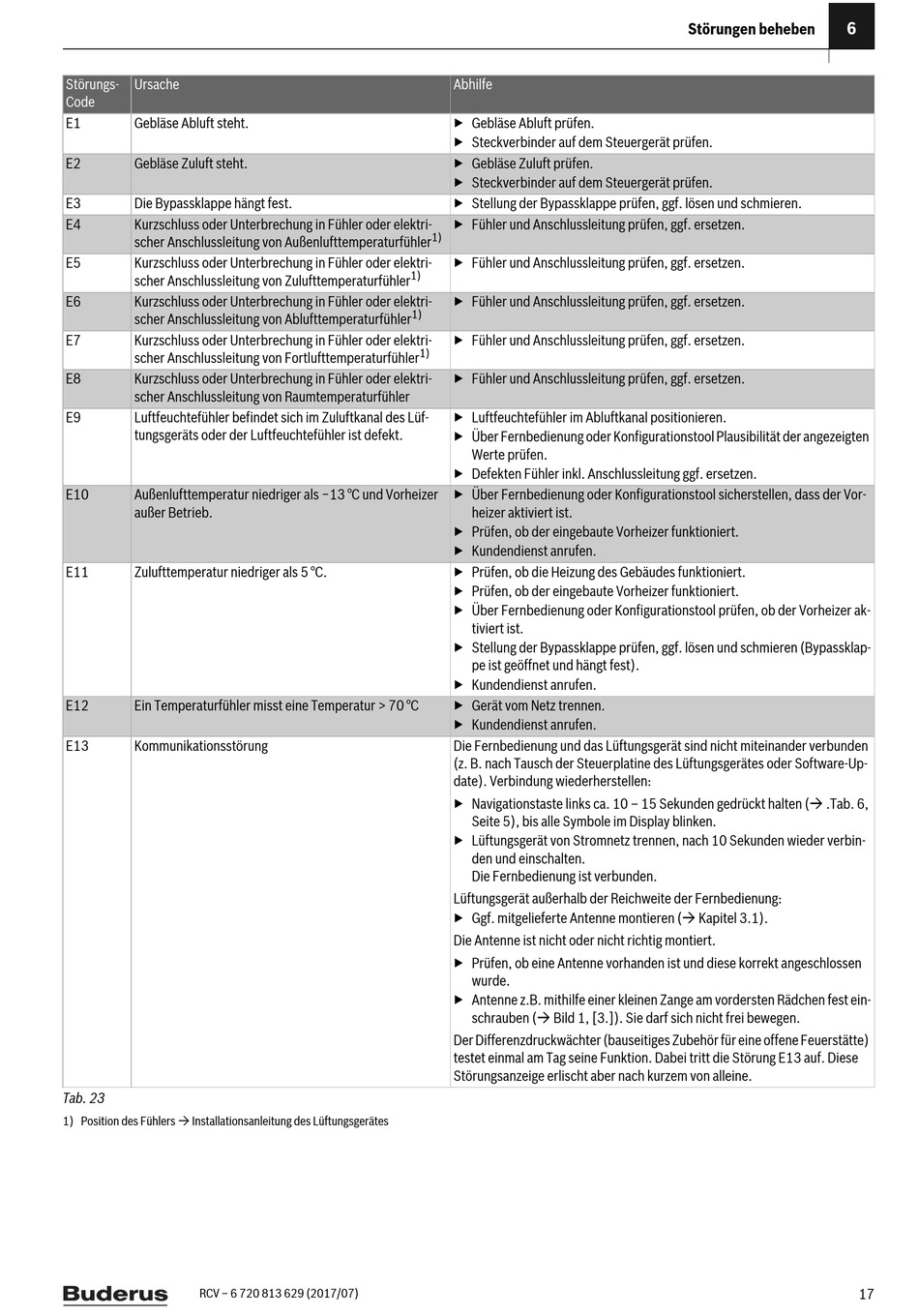

Buderus RCV Installationsanleitung Seite 17

Störungs- Ursache
Code
E1 Gebläse Abluft steht.
E2 Gebläse Zuluft steht.
E3 Die Bypassklappe hängt fest.
E4 Kurzschluss oder Unterbrechung in Fühler oder elektri-
scher Anschlussleitung von Außenlufttemperaturfühler
E5 Kurzschluss oder Unterbrechung in Fühler oder elektri-
scher Anschlussleitung von Zulufttemperaturfühler
E6 Kurzschluss oder Unterbrechung in Fühler oder elektri-
scher Anschlussleitung von Ablufttemperaturfühler
E7 Kurzschluss oder Unterbrechung in Fühler oder elektri-
scher Anschlussleitung von Fortlufttemperaturfühler
E8 Kurzschluss oder Unterbrechung in Fühler oder elektri-
scher Anschlussleitung von Raumtemperaturfühler
E9 Luftfeuchtefühler befindet sich im Zuluftkanal des Lüf-
tungsgeräts oder der Luftfeuchtefühler ist defekt.
E10 Außenlufttemperatur niedriger als −13 °C und Vorheizer
außer Betrieb.
E11 Zulufttemperatur niedriger als 5 °C.
E12 Ein Temperaturfühler misst eine Temperatur > 70 °C
E13 Kommunikationsstörung
Tab. 23
1) Position des Fühlers  Installationsanleitung des Lüftungsgerätes
RCV – 6 720 813 629 (2017/07)
Abhilfe
▶ Gebläse Abluft prüfen.
▶ Steckverbinder auf dem Steuergerät prüfen.
▶ Gebläse Zuluft prüfen.
▶ Steckverbinder auf dem Steuergerät prüfen.
▶ Stellung der Bypassklappe prüfen, ggf. lösen und schmieren.
▶ Fühler und Anschlussleitung prüfen, ggf. ersetzen.
1)
▶ Fühler und Anschlussleitung prüfen, ggf. ersetzen.
1)
▶ Fühler und Anschlussleitung prüfen, ggf. ersetzen.
1)
▶ Fühler und Anschlussleitung prüfen, ggf. ersetzen.
1)
▶ Fühler und Anschlussleitung prüfen, ggf. ersetzen.
▶ Luftfeuchtefühler im Abluftkanal positionieren.
▶ Über Fernbedienung oder Konfigurationstool Plausibilität der angezeigten
Werte prüfen.
▶ Defekten Fühler inkl. Anschlussleitung ggf. ersetzen.
▶ Über Fernbedienung oder Konfigurationstool sicherstellen, dass der Vor-
heizer aktiviert ist.
▶ Prüfen, ob der eingebaute Vorheizer funktioniert.
▶ Kundendienst anrufen.
▶ Prüfen, ob die Heizung des Gebäudes funktioniert.
▶ Prüfen, ob der eingebaute Vorheizer funktioniert.
▶ Über Fernbedienung oder Konfigurationstool prüfen, ob der Vorheizer ak-
tiviert ist.
▶ Stellung der Bypassklappe prüfen, ggf. lösen und schmieren (Bypassklap-
pe ist geöffnet und hängt fest).
▶ Kundendienst anrufen.
▶ Gerät vom Netz trennen.
▶ Kundendienst anrufen.
Die Fernbedienung und das Lüftungsgerät sind nicht miteinander verbunden
(z. B. nach Tausch der Steuerplatine des Lüftungsgerätes oder Software-Up-
date). Verbindung wiederherstellen:
▶ Navigationstaste links ca. 10 – 15 Sekunden gedrückt halten ( .Tab. 6,
Seite 5), bis alle Symbole im Display blinken.
▶ Lüftungsgerät von Stromnetz trennen, nach 10 Sekunden wieder verbin-
den und einschalten.
Die Fernbedienung ist verbunden.
Lüftungsgerät außerhalb der Reichweite der Fernbedienung:
▶ Ggf. mitgelieferte Antenne montieren ( Kapitel 3.1).
Die Antenne ist nicht oder nicht richtig montiert.
▶ Prüfen, ob eine Antenne vorhanden ist und diese korrekt angeschlossen
wurde.
▶ Antenne z.B. mithilfe einer kleinen Zange am vordersten Rädchen fest ein-
schrauben ( Bild 1, [3.]). Sie darf sich nicht frei bewegen.
Der Differenzdruckwächter (bauseitiges Zubehör für eine offene Feuerstätte)
testet einmal am Tag seine Funktion. Dabei tritt die Störung E13 auf. Diese
Störungsanzeige erlischt aber nach kurzem von alleine.
6
Störungen beheben
17
