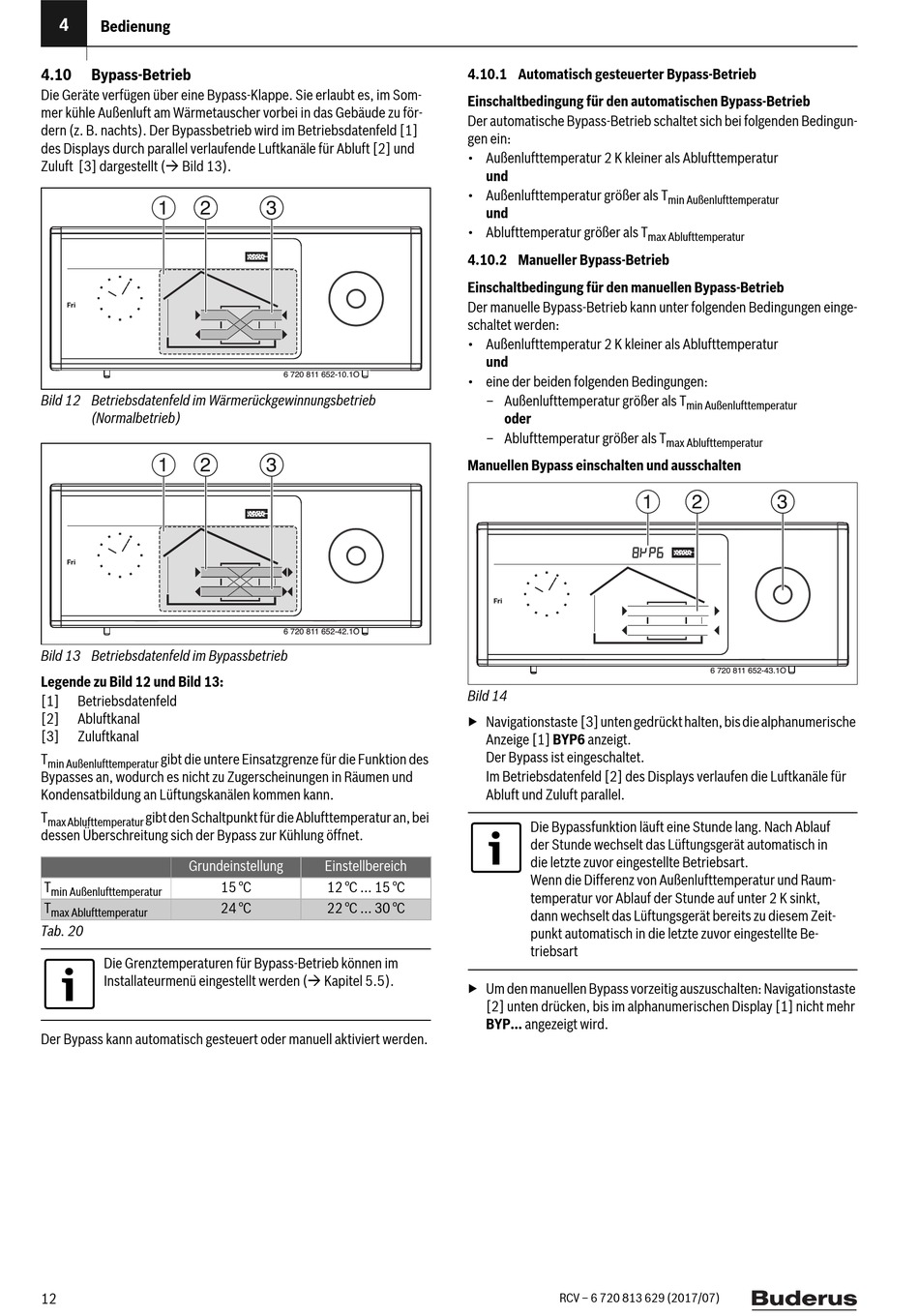

4
Bedienung
4.10
Bypass-Betrieb
Die Geräte verfügen über eine Bypass-Klappe. Sie erlaubt es, im Som-
mer kühle Außenluft am Wärmetauscher vorbei in das Gebäude zu för-
dern (z. B. nachts). Der Bypassbetrieb wird im Betriebsdatenfeld [1]
des Displays durch parallel verlaufende Luftkanäle für Abluft [2] und
Zuluft [3] dargestellt ( Bild 13).
1
2
Bild 12 Betriebsdatenfeld im Wärmerückgewinnungsbetrieb
(Normalbetrieb)
1
2
Bild 13 Betriebsdatenfeld im Bypassbetrieb
Legende zu Bild 12 und Bild 13:
[1]
Betriebsdatenfeld
[2]
Abluftkanal
[3]
Zuluftkanal
T
gibt die untere Einsatzgrenze für die Funktion des
min Außenlufttemperatur
Bypasses an, wodurch es nicht zu Zugerscheinungen in Räumen und
Kondensatbildung an Lüftungskanälen kommen kann.
T
gibt den Schaltpunkt für die Ablufttemperatur an, bei
max Ablufttemperatur
dessen Überschreitung sich der Bypass zur Kühlung öffnet.
Grundeinstellung
T
min Außenlufttemperatur
T
max Ablufttemperatur
Tab. 20
Die Grenztemperaturen für Bypass-Betrieb können im
Installateurmenü eingestellt werden ( Kapitel 5.5).
Der Bypass kann automatisch gesteuert oder manuell aktiviert werden.
12
3
6 720 811 652-10.1O
3
6 720 811 652-42.1O
Einstellbereich
15 °C
12 °C ... 15 °C
24 °C
22 °C ... 30 °C
4.10.1 Automatisch gesteuerter Bypass-Betrieb
Einschaltbedingung für den automatischen Bypass-Betrieb
Der automatische Bypass-Betrieb schaltet sich bei folgenden Bedingun-
gen ein:
• Außenlufttemperatur 2 K kleiner als Ablufttemperatur
und
• Außenlufttemperatur größer als T
und
• Ablufttemperatur größer als T
4.10.2 Manueller Bypass-Betrieb
Einschaltbedingung für den manuellen Bypass-Betrieb
Der manuelle Bypass-Betrieb kann unter folgenden Bedingungen einge-
schaltet werden:
• Außenlufttemperatur 2 K kleiner als Ablufttemperatur
und
• eine der beiden folgenden Bedingungen:
– Außenlufttemperatur größer als T
oder
– Ablufttemperatur größer als T
Manuellen Bypass einschalten und ausschalten
1
Bild 14
▶ Navigationstaste [3] unten gedrückt halten, bis die alphanumerische
Anzeige [1] BYP6 anzeigt.
Der Bypass ist eingeschaltet.
Im Betriebsdatenfeld [2] des Displays verlaufen die Luftkanäle für
Abluft und Zuluft parallel.
Die Bypassfunktion läuft eine Stunde lang. Nach Ablauf
der Stunde wechselt das Lüftungsgerät automatisch in
die letzte zuvor eingestellte Betriebsart.
Wenn die Differenz von Außenlufttemperatur und Raum-
temperatur vor Ablauf der Stunde auf unter 2 K sinkt,
dann wechselt das Lüftungsgerät bereits zu diesem Zeit-
punkt automatisch in die letzte zuvor eingestellte Be-
triebsart
▶ Um den manuellen Bypass vorzeitig auszuschalten: Navigationstaste
[2] unten drücken, bis im alphanumerischen Display [1] nicht mehr
BYP... angezeigt wird.
RCV – 6 720 813 629 (2017/07)
min Außenlufttemperatur
max Ablufttemperatur
min Außenlufttemperatur
max Ablufttemperatur
2
3
6 720 811 652-43.1O
