Kapitel 9: Jumper Und Anschlüsse; Jumper Und Anschlüsse Auf Der Systemplatine - Dell E35S001 Benutzerhandbuch

Themen:
• Jumper und Anschlüsse auf der Systemplatine
• Jumper-Einstellungen auf der Systemplatine
• Deaktivieren eines verlorenen Kennworts
Jumper und Anschlüsse auf der Systemplatine

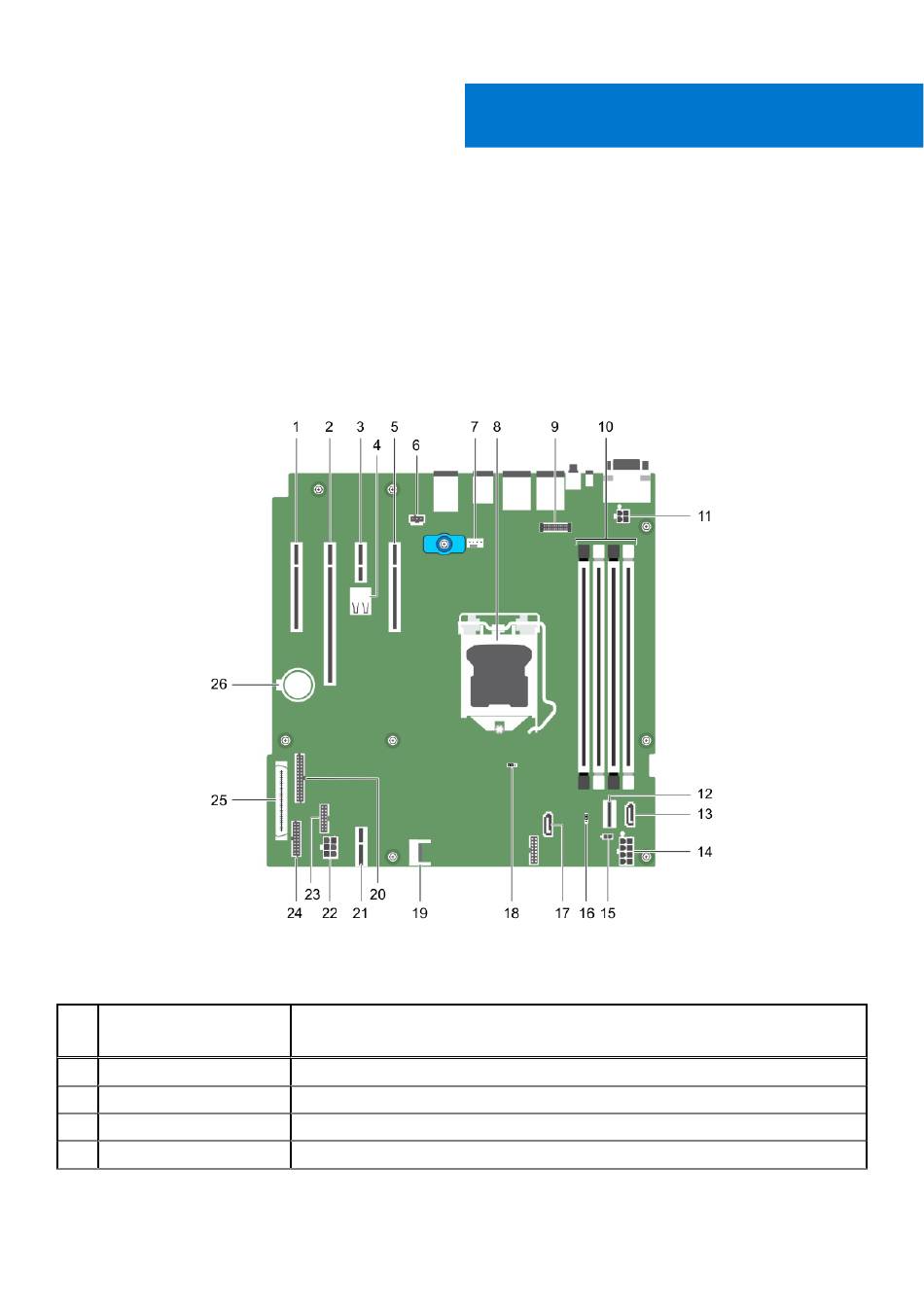

Abbildung 97. Jumper und Anschlüsse auf der Systemplatine
Tabelle 24. Jumper und Anschlüsse auf der Systemplatine
Ele Konnektor
men
t
1 Slot 1 PCIE_G3_X4 (CPU)
2 Slot 2 PCIE_G3_X8 (CPU)
3 Slot 3 PCIE_G3_X1 (PCH)
4 INT_USB_3.0
156 Jumper und Anschlüsse
Jumper und Anschlüsse
Beschreibung
PCIe-Kartenanschluss 1
PCIe-Kartenanschluss 2
PCIe-Kartenanschluss 3
USB intern
9
