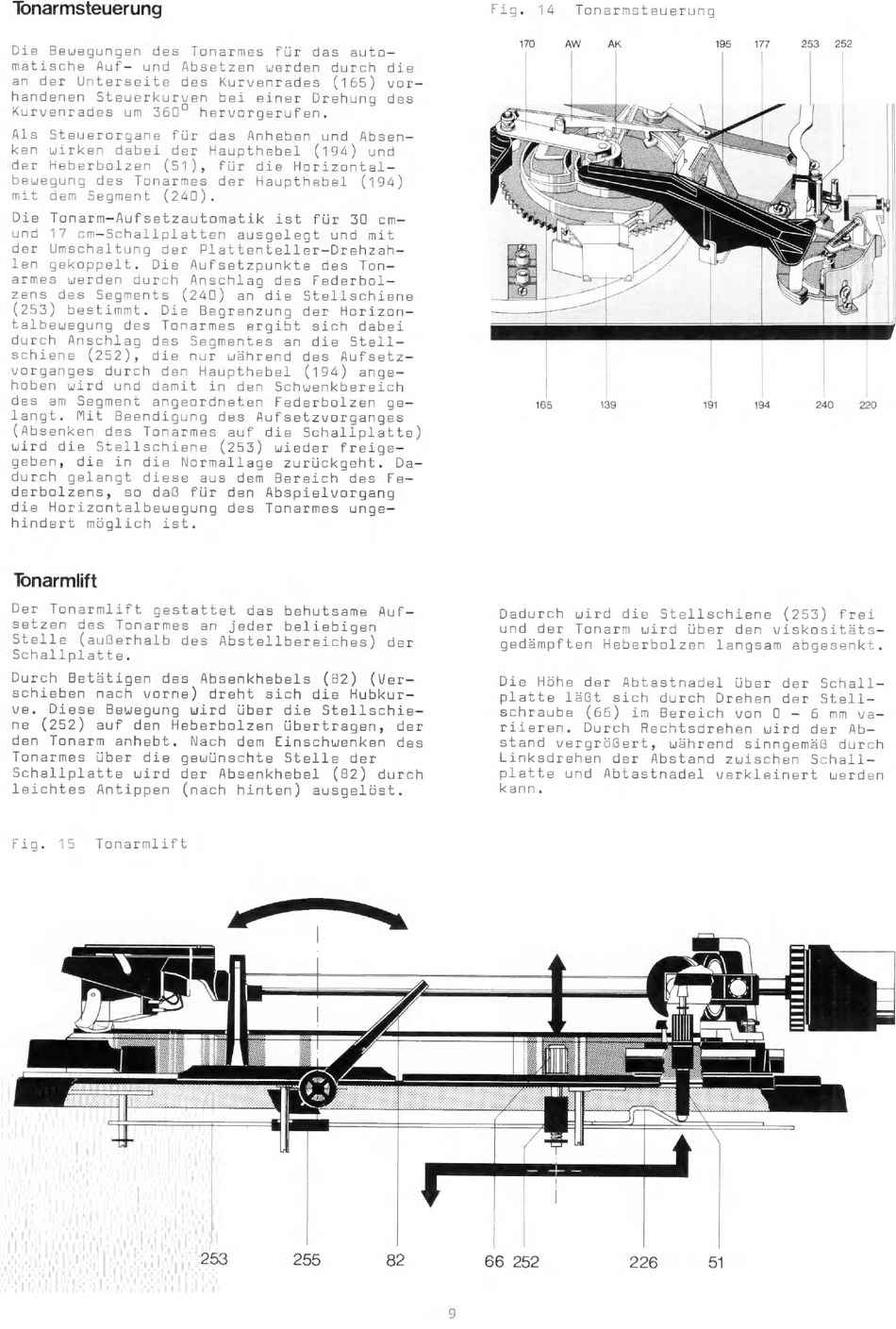

Dual 1249 Serviceanleitung Seite 9

Tonarmsteuerung
Die Bewegungen des Tonarmes für das auto-
matische Auf- und Absetzen werden durch die
an der Unterseite des Kurvenrades (165) vor-
handenen Steuerkurven bei einer Drehung des
urvenrades um 360° hervorgerufen.
Als Steuerorgane für das Anheben und Absen-
ken wirken dabei der Haupthebel (194) und
der Heberbolzen (51), für die Horizontal-
bewegung des Tonarmes der Haupthebel (194)
mit dem Segment (240).
Die Tonarm-Aufsetzautomatik ist für 30 cm-
und 17 cem-Schallplatten ausgelegt und mit
der Umschaltung der Plattenteller-Drehzah-
len gekoppelt. Die Aufsetzpunkte des Ton-
armes werden durch Anschlag des Federbol-
zens des Segments (240) an die Stellschiene
(253) bestimmt. Die Begrenzung der Horizon-
talbewegung des Tonarmes ergibt sich dabei
durch Anschlag des Segmentes an die Stell-
schiene (252), die nur während des Aufsstz-
vorganges durch den Haupthebel (194) ange-
hoben wird und damit in den Schwenkbereich
des am Segment angeordneten Federbolzen ge-
langt. Mit Beendigung des Aufsetzvorganges
(Absenken des Tonarmes auf die Schallplatte)
wird die Stellschiene (253) wieder freige-
geben, die in die Normallage zurückgeht. Da-
durch gelangt diese aus dem Bereich des Fe-
derbolzens, so daß für den Abspielvorgang
die Horizontalbewegung des Tonarmes unge-
hindert möglich ist.
Tonarmiift
Der Tonarmlift gestattet das behutsame Auf-
setzen des Tonarmes an jeder beliebigen
Stelle
(außerhalb
des Abstellbereiches)
der
Schallplatte.
Durch Betätigen des Absenkhebels (82) (Ver-
schieben nach vorne) dreht sich die Hubkur-
ve. Diese Bewegung wird über die Stellschie-
ne (252) auf den Heberbolzen übertragen, der
den Tonarm anhebt. Nach dem Einschwenken des
Tonarmes über die gewünschte Stelle der
Schallplatte wird der Absenkhebel (82) durch
leichtes Antippen (nach hinten) ausgelöst.
Fig. 15 Tonarmlift
Fig. 14 Tonarmsteuerung
170 AW AK 195 177 253 252
165 139 191 194 240 220
Dadurch wird die Stellschiene (253) frei
und der Tonarm wird über den viskositäts-
gedämpften Heberbolzen langsam abgesenkt.
Die Höhe der Abtastnadel über der Schall-
platte läßt sich durch Drehen der Stell-
schraube (66) im Bereich von D - 6 mm va-
riieren. Durch Rechtsdrehen wird der Ab-
stand vergrößert, während sinngemäß durch
Linksdrehen der Abstand zwischen Schall-
platte und Abtastnadel verkleinert werden
kann.
253 255 82
66 252 226 51
