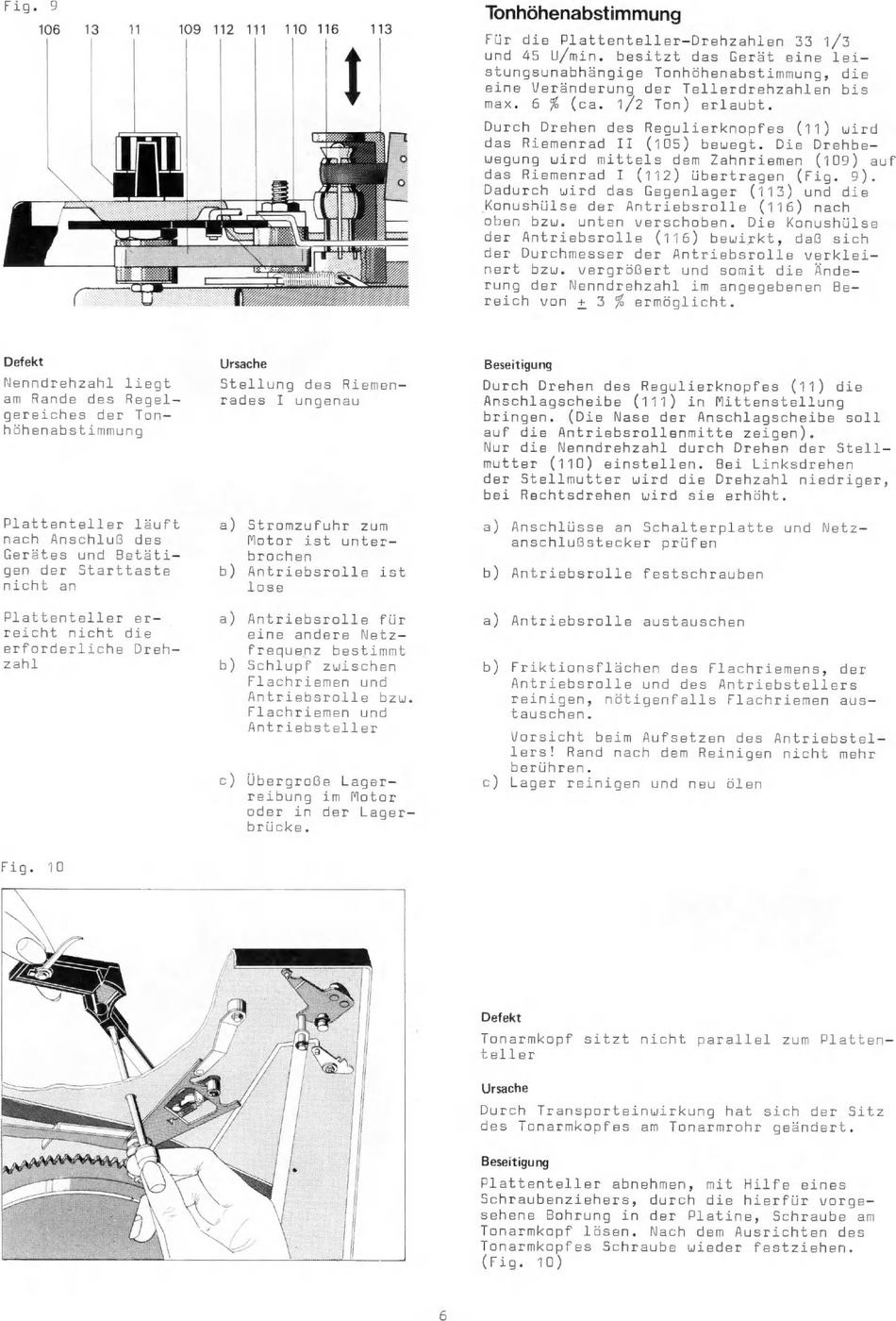

Dual 1249 Serviceanleitung Seite 6

Defekt
Nenndrehzahl liegt
am Rande des Regel-
gereiches der Ton-
höhenabstimmung
Plattenteller läuft
nach Anschluß des
Gerätes und Betäti-
gen der Starttaste
nicht an
Plattenteller er-
reicht nicht die
erforderliche Dreh-
zahl
109 112 111 110 116 113
Ursache
Stellung des Riemen-
rades I ungenau
a)
b)
a)
b)
c)
Stromzufuhr zum
Motor ist unter-
brochen
Antriebsrolle ist
lose
Antriebsrolle für
eine andere Netz-
frequenz bestimmt
Schlupf zwischen
Flachriemen und
Antriebsrolle bzu.
Flachriemen und
Antriebsteller
Übergroße Lager-
reibung im Motor
oder in der Lager-
brücke.
Tonhöhenabstimmung
Für die Plattenteller-Drehzahlen 33 1/3
und 45 U/min. besitzt das Gerät eine lei-
stungsunabhängige Tonhöhenabstimmung, die
eine Veränderung der Tellerdrehzahlen bis
max. 6 % (ca. 1/2 Ton) erlaubt.
Durch Drehen des Regulierknopfes (11) wird
das Riemenrad II (105) bewegt. Die Drehbe-
wegung wird mittels dem Zahnriemen (109) auf
das Riemenrad I (112) übertragen (Fig. 9).
Dadurch wird das Gegenlager (113) und die
Konushülse der Antriebsrolle (116) nach
oben bzw. unten verschoben. Die Konushülse
der Antriebsrolle (116) bewirkt, daß sich
der Durchmesser der Antriebsrolle verklei-
nert bzw. vergrößert und somit die Ände-
rung der Nenndrehzahl im angegebenen Be-
reich von + 3 % ermöglicht.
Beseitigung
Durch Drehen des Requlierknopfes (11) die
Anschlagscheibe (111) in Mittenstellung
bringen. (Die Nase der Anschlagscheibe soll
auf die Antriebsrollenmitte zeigen).
Nur die Nenndrehzahl durch Drehen der Stell-
mutter (110) einstellen. Bei Linksdrehen
der Stellmutter wird die Drehzahl niedriger,
bei Rechtsdrehen wird sie erhöht.
a) Anschlüsse an Schalterplatte und Netz-
anschlußstecker prüfen
b) Antriebsrolle festschrauben
a) Antriebsrolle austauschen
b) Friktionsflächen des Flachriemens, der
Antriebsrolle und des Antriebstellers
reinigen, nötigenfalls Flachriemen aus-
tauschen.
Vorsicht beim Aufsetzen des Antriebstel-
lers! Rand nach dem Reinigen nicht mehr
berühren.
c) Lager reinigen und neu ölen
Defekt
Tonarmkopf sitzt nicht parallel zum Platten-
teller
Ursache
Durch Transporteinwirkung hat sich der Sitz
des Tonarmkopfes am Tonarmrohr geändert.
Beseitigung
Plattenteller abnehmen, mit Hilfe eines
Schraubenziehers, durch die hierfür vorge-
sehene Bohrung in der Platine, Schraube am
Tonarmkopf lösen. Nach dem Ausrichten des
Tonarmkopfes Schraube wieder festziehen.
(Fig. 10)
