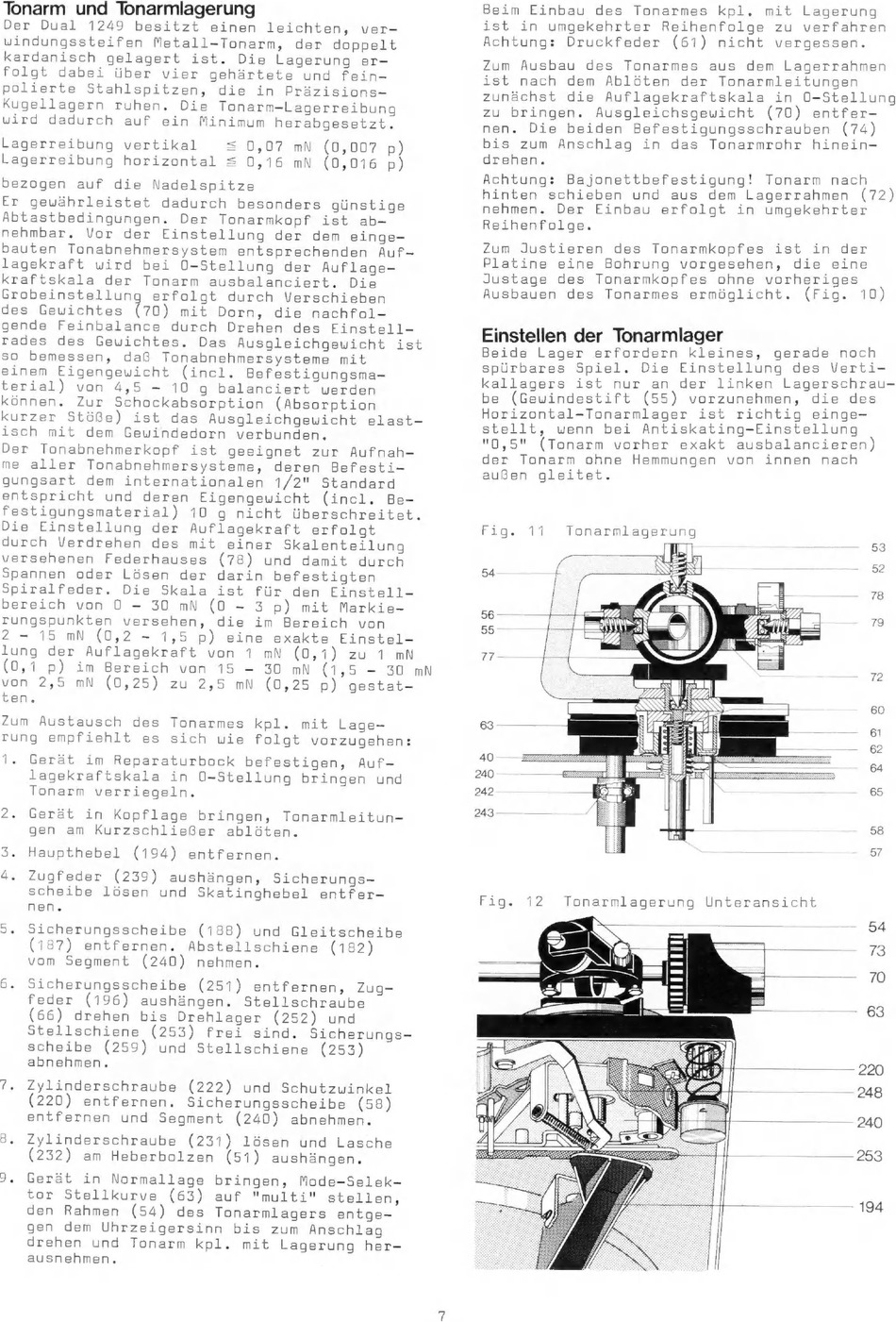

Dual 1249 Serviceanleitung Seite 7

Tonarm und Tonarmlagerung
bezogen auf die Nadelspitze
3. Haupthebel (194) entfernen.
©
Beim Einbau des Tonarmes kpl. mit Lagerung
ist in umgekehrter Reihenfolge zu verfahren
Achtung: Druckfeder (61) nicht vergessen.
Zum Ausbau des Tonarmes aus dem Lagerrahmen
ist nach dem Ablöten der Tonarmleitungen
zunächst die Auflagekraftskala in 0-5tellung
zu bringen. Ausgleichsgewicht (70) entfer-
nen. Die beiden Befestigungsschrauben (74)
bis zum Anschlag in das Tonarmrohr hinein-
drehen.
Achtung: Bajonettbefestigung! Tonarm nach
hinten schieben und aus dem Lagerrahmen (72)
nehmen. Der Einbau erfolgt in umgekehrter
Reihenfolge.
Zum Justieren des Tonarmkopfes ist in der
Platine eine Bohrung vorgesehen, die eine
Justage des Tonarmkopfes ohne vorheriges
Ausbauen des Tonarmes ermöglicht. (Fig. 10)
Einstellen der Tonarmlager
Beide Lager erfordern kleines, gerade noch
spürbares Spiel. Die Einstellung des Verti-
kallagers ist nur an der linken Lagerschrau-
be (Gewindestift (55) vorzunehmen, die des
Horizontal-Tonarmlager ist richtig einge-
stellt, wenn bei Antiskating-Einstellung
"0,5" (Tonarm vorher exakt ausbalancieren)
der Tonarm ohne Hemmungen von innen nach
außen gleitet.
72
- 60
= 61
— 2
64
65
Figs 12
54
Zä
70
———— 220
248
240
253
194
