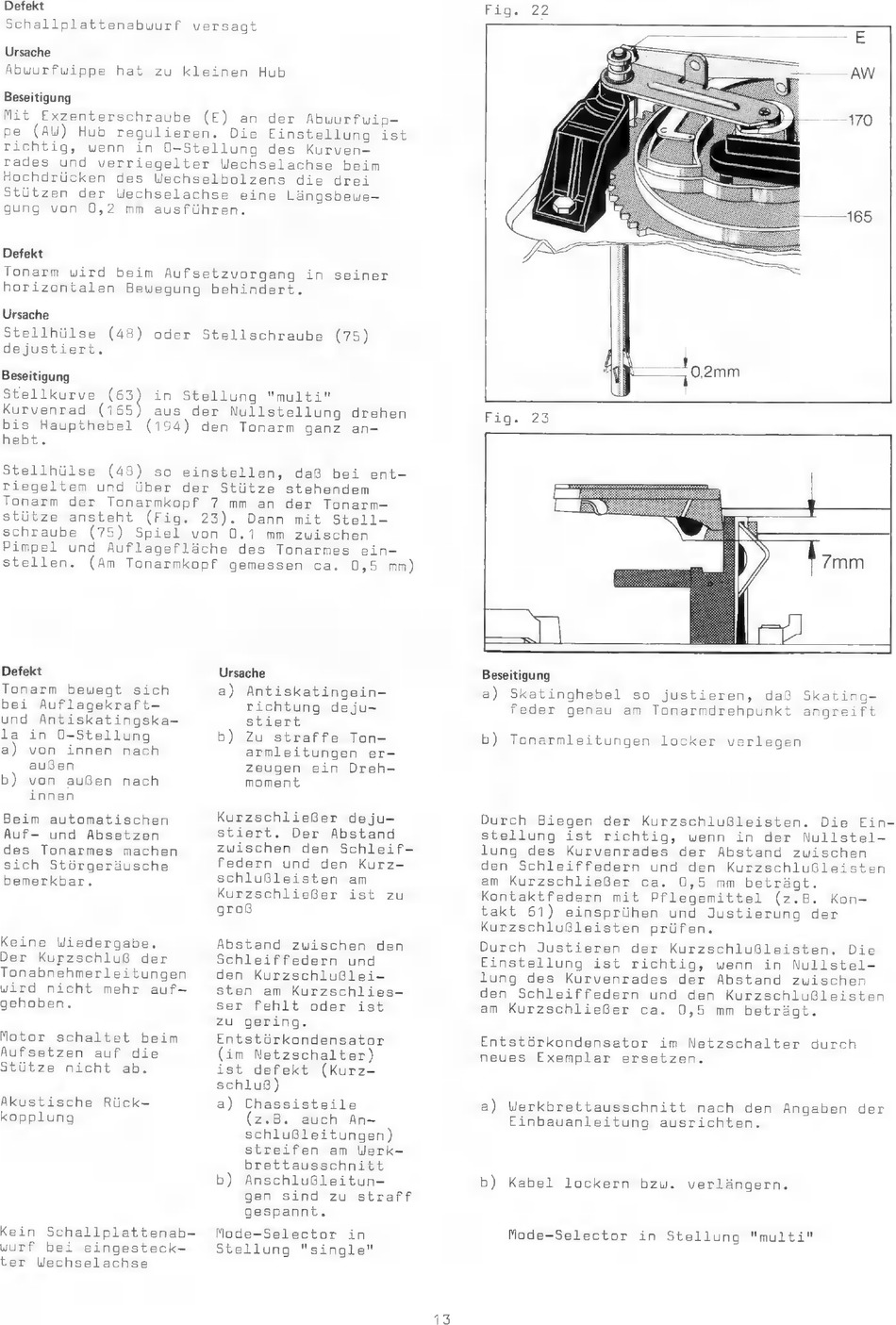

Dual 1249 Serviceanleitung Seite 13

Defekt
Schallplattenabwurf versagt
Ursache
Abwurfwippe hat zu kleinen Hub
Beseitigung
Mit Exzenterschraube
(E) an der Abwurfwip-
richtig,
wenn in 0-Stellung des Kurven-
Defekt
Ursache
dejustiert.
Beseitigung
Stellkurve E
Kurvenrad (165
bis
hebt.
in Stellung "multi"
aus der Nullstellung drehen
Haupthebel (194) den Tonarm ganz an-
Defekt
Tonarm bewegt sich
bei Auflagekraft-
und Antiskatingska-
la in 0-Stellung
a) von innen nach
außen
b) von außen nach
innen
Beim automatischen
Auf- und Absetzen
des Tonarmes machen
sich Störgeräusche
bemerkbar.
Keine Wiedergabe.
Der Kurzschluß der
Tonabnehmerleitungen
wird nicht mehr auf-
gehoben.
Motor schaltet beim
Aufsetzen auf die
Stütze nicht ab.
Akustische Rück-
kopplung
Kein Schallplattenab-
wurf bei eingesteck-
ter Wechselachse
Ursache
a) Antiskatingein-
richtung deju-
stiert
b) Zu straffe Ton-
armleitungen er-
zeugen ein Dreh-
moment
Kurzschließer deju-
stiert. Der Abstand
zwischen den Schleif-
federn und den Kurz-
schlußleisten am
Kurzschließer ist zu
groß
Abstand zwischen den
Schleiffedern und
den Kurzschlußlei-
sten am Kurzschlies-
ser fehlt oder ist
zu gering.
Entstörkondensator
(im Netzschalter)
ist defekt (Kurz-
schluß)
a) Chassisteile
(z.B. auch An-
schlußleitungen)
streifen am Werk-
brettausschnitt
b) Anschlußleitun-
gen sind zu straff
gespannt.
Mode-Selector in
Stellung "single"
Fig. 22
Beseitigung
a) Skatinghebel so justieren, daß Skating-
feder genau am Tonarmdrehpunkt angreift
b) Tonarmleitungen locker verlegen
Durch Biegen der Kurzschlußleisten. Die Ein-
stellung ist richtig, wenn in der Nullstel-
lung des Kurvenrades der Abstand zwischen
den Schleiffedern und den Kurzschlußleisten
am Kurzschließer ca. 0,5 mm beträgt.
Kontaktfedern mit Pflegemittel (z.B. Kon-
takt 61) einsprühen und Justierung der
Kurzschlußleisten prüfen.
Durch Justieren der Kurzschlußleisten. Die
Einstellung ist richtig, wenn in Nullstel-
lung des Kurvenrades der Abstand zwischen
den Schleiffedern und den Kurzschlußleisten
am Kurzschließer ca. 0,5 mm beträgt.
Entstörkondensator im Netzschalter durch
neues Exemplar ersetzen.
a) Werkbrettausschnitt nach den Angaben der
Einbauanleitung ausrichten.
b) Kabel lockern bzw. verlängern.
Mode-Selector in Stellung "multi"
