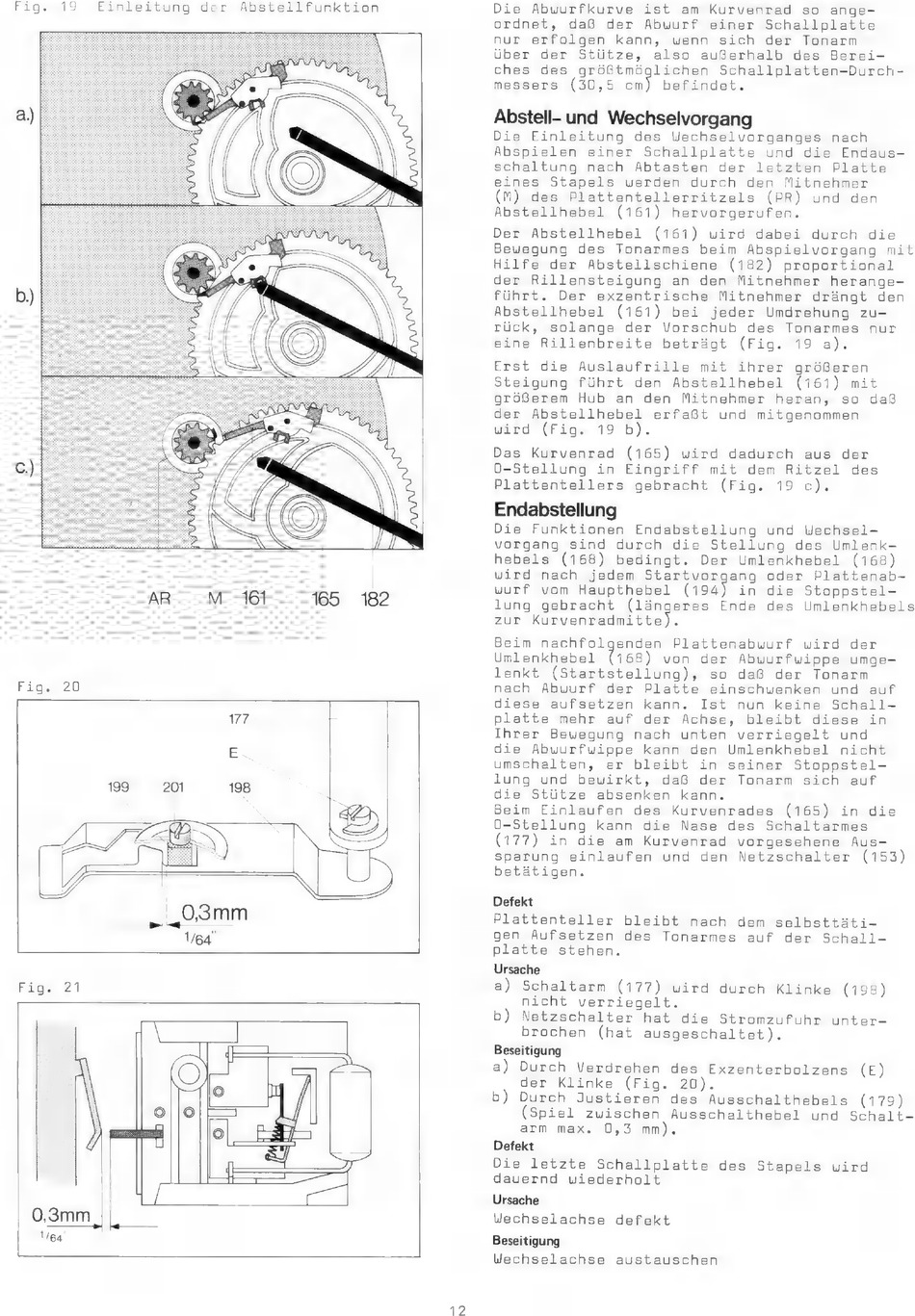

Dual 1249 Serviceanleitung Seite 12

Fig. 19 Einleitung der Abstellfunktion
Fig. 20
1/64°
Fig. 21
12
Die Abwurfkurve ist am Kurvenrad so ange-
ordnet, daß der Abwurf einer Schallplatte
nur erfolgen kann, wenn sich der Tonarm
über der Stütze, also außerhalb des Berei-
ches des größtmöglichen Schallplatten-Durch-
messers (30,5 esch befindet.
Abstell- und Wechselvorgang
Die Einleitung des Wechselvorganges nach
Abspielen einer Schallplatte und die Endaus-
schaltung nach Abtasten der letzten Platte
eines Stapels werden durch den Mitnehmer
(M) des Plattentellerritzels (PR) und den
Abstellhebel (161) hervorgerufen.
Der Abstellhebel (161) wird dabei durch die
Bewegung des Tonarmes beim Abspielvorgang mit
Hilfe der Abstellschiene (182) proportional
der Rillensteigung an den Mitnehmer herange-
führt. Der exzentrische Mitnehmer drängt den
Abstellhebel (161) bei jeder Umdrehung zu-
rück, solange der Vorschub des Tonarmes nur
eine Rillenbreite beträgt (Fig. 19 a).
Erst die Auslaufrille mit ihrer größeren
Steigung führt den Abstellhebel (161) mit
größerem Hub an den Mitnehmer heran, so daß
der Abstellhebel erfaßt und mitgenommen
wird (Fig. 19 b).
Das Kurvenrad (165) wird dadurch aus der
0-Stellung in Eingriff mit dem Ritzel des
Plattentellers gebracht (Fig. 19 c).
Endabstellung
Die Funktionen Endabstellung und Wechsel-
vorgang sind durch die Stellung des Umlenk-
hebels (168) bedingt. Der Umlenkhebel (168)
wird nach jedem Startvorgang oder Plattenab-
wurf vom Haupthebel (194) in die Stoppstel-
lung gebracht ann Ende des Umlenkhebels
zur Kurvenradmitte
Beim nachfolgenden Plattenabwurf wird der
Umlenkhebel Ues) von der Abuwurfwippe umge-
lenkt (Startstellung), so daß der Tonarm
nach Abwurf der Platte einschwenken und auf
diese aufsetzen kann. Ist nun keine Schall-
platte mehr auf der Achse, bleibt diese in
Ihrer Bewegung nach unten verriegelt und
die Abwurfwippe kann den Umlenkhebel nicht
umschalten, er bleibt in seiner Stoppstel-
lung und bewirkt, daß der Tonarm sich auf
die Stütze absenken kann.
Beim Einlaufen des Kurvenrades (165) in die
0-Stellung kann die Nase des Schaltarmes
(177) in die am Kurvenrad vorgesehene Aus-
sparung einlaufen und den Netzschalter (153)
betätigen.
Defekt
platte stehen.
Ursache
Beseitigung
Defekt
Ursache
Wechselachse defekt
Beseitigung
Wechselachse austauschen
