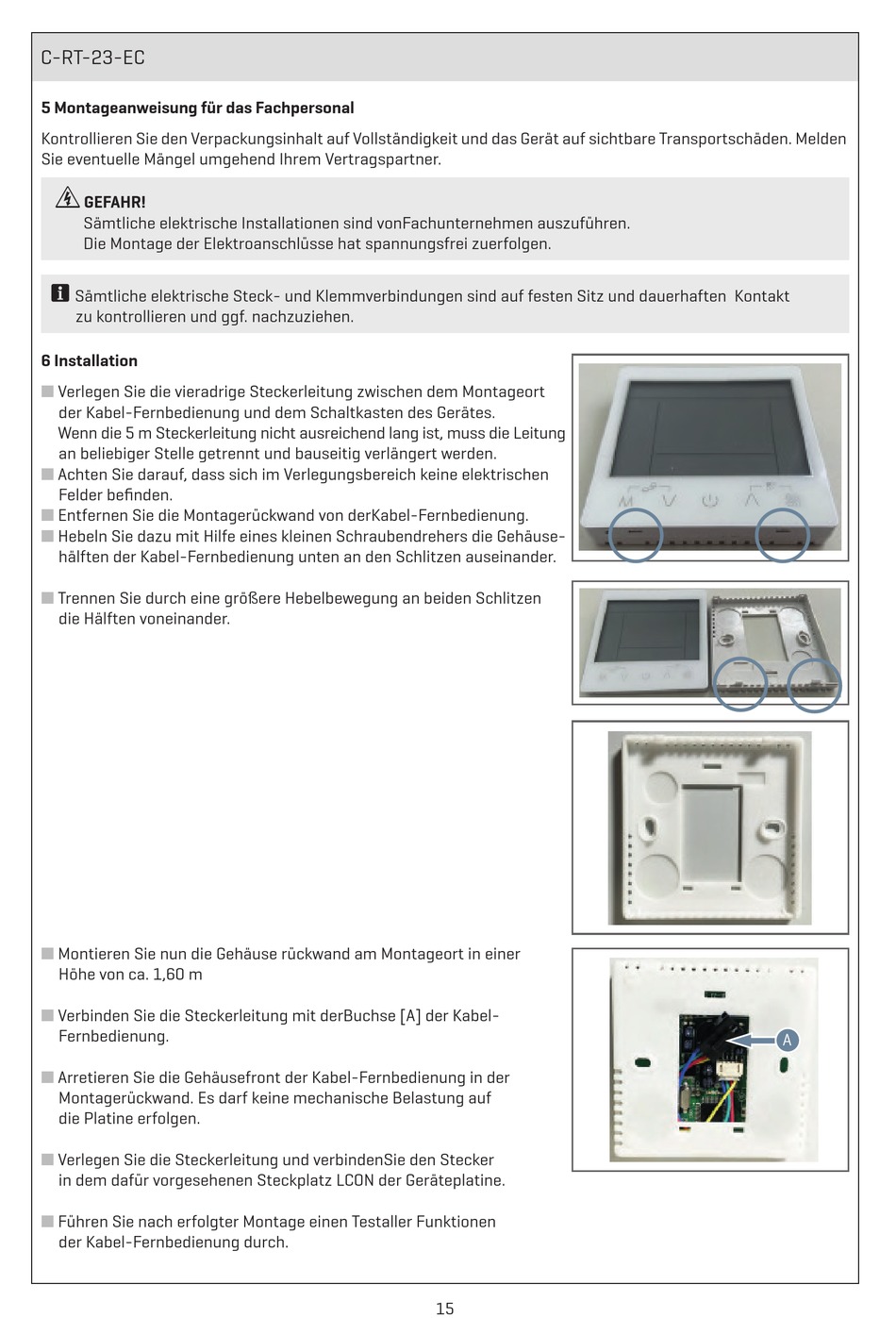

C-RT-23-EC
5 Montageanweisung für das Fachpersonal
Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit und das Gerät auf sichtbare Transportschäden. Melden
Sie eventuelle Mängel umgehend Ihrem Vertragspartner.
F
GEFAHR!
Sämtliche elektrische Installationen sind vonFachunternehmen auszuführen.
Die Montage der Elektroanschlüsse hat spannungsfrei zuerfolgen.
i
Sämtliche elektrische Steck- und Klemmverbindungen sind auf festen Sitz und dauerhaften Kontakt
zu kontrollieren und ggf. nachzuziehen.
6 Installation
Verlegen Sie die vieradrige Steckerleitung zwischen dem Montageort
n
der Kabel-Fernbedienung und dem Schaltkasten des Gerätes.
Wenn die 5 m Steckerleitung nicht ausreichend lang ist, muss die Leitung
an beliebiger Stelle getrennt und bauseitig verlängert werden.
Achten Sie darauf, dass sich im Verlegungsbereich keine elektrischen
n
Felder befinden.
Entfernen Sie die Montagerückwand von derKabel-Fernbedienung.
n
Hebeln Sie dazu mit Hilfe eines kleinen Schraubendrehers die Gehäuse-
n
hälften der Kabel-Fernbedienung unten an den Schlitzen auseinander.
Trennen Sie durch eine größere Hebelbewegung an beiden Schlitzen
n
die Hälften voneinander.
Montieren Sie nun die Gehäuse rückwand am Montageort in einer
n
Höhe von ca. 1,60 m
Verbinden Sie die Steckerleitung mit derBuchse [A] der Kabel-
n
Fernbedienung.
Arretieren Sie die Gehäusefront der Kabel-Fernbedienung in der
n
Montagerückwand. Es darf keine mechanische Belastung auf
die Platine erfolgen.
Verlegen Sie die Steckerleitung und verbindenSie den Stecker
n
in dem dafür vorgesehenen Steckplatz LCON der Geräteplatine.
Führen Sie nach erfolgter Montage einen Testaller Funktionen
n
der Kabel-Fernbedienung durch.
