- Seite 1 Bedienungsanleitung PW-EC Kabelfernbedienung Master-Fernbedienung C-PW-KFB Spürbar. Besser.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhalt Display der Fernbedienung ................................................. 1. Tasten-Funktionen ..................................................2. Zeitanzeige und -einstellung ............................................3. Timer EIN/AUS-Einstellung ............................................... 4. SWING-Funktion / SLEEP-Funktion ........................................5. Temperatur-Einstellungen ..............................................6. Moduseinstellung .................................................... 7. Tastensperre ......................................................8. Lüftergeschwindigkeit ................................................9. Schalteinstellungen ................................................... 10. Netzwerksteuerung ................................................. 11. -
Seite 4: Display Der Fernbedienung

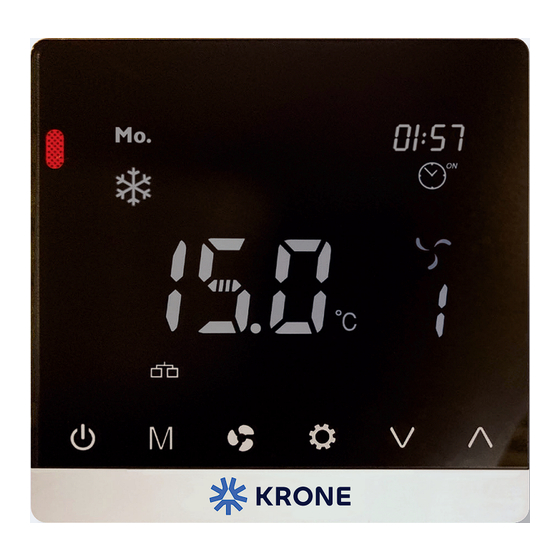

PW-EC Master-FB Display der Fernbedienung Wochentag Aktuelle Zeit Anzeige Anzeige Timer Anzeige Heizmodus Warmwasser Symbol Modus-Symbol Kühlmodus Heizmodus Symbol Symbol Entfeuchtung Lüftermodus Symbol Symbol Temperatur Automatische Anzeige Lüfteranpassung Statusanzeige Statusanzeige Touch-Fläche Breich Netzwerk Tatensperre Statusanzeige Symbol WIFI Sleep-Modus Statusanzeige Symbol... -
Seite 5: Zeitanzeige Und -Einstellung
PW-EC Master-FB 2. Zeitanzeige und -einstellung Der Zeitanzeigebereich zeigt die Echtzeit an. Das Symbol blinkt einmal pro Sekunde. Drücken Sie die SET-Taste einmal, um die Zeiteinstellungsschnittstelle aufzurufen. Jetzt ist die Schnittstelle aktiviert und für die Eingabe bereit. Drücken Sie „∧“ oder „∨“, um die Uhrzeit anzupassen. -
Seite 6: Lüftergeschwindigkeit
PW-EC Master-FB 8. Lüftergeschwindigkeit einstellen Drücken Sie die „ “-Taste, um die Lüftergeschwindigkeit umzuschalten: Lüfterstufen 1 - 3, automatisch. Die unterschiedlichen Geschwindigkeiten werden mit entsprechenden Ziffern dargestellt und zeigen die aktuell eingestellte Lüftergeschwindigkeit an. 9. Schalteinstellungen Drücken Sie die „... -
Seite 7: Gruppenregelung
PW-EC Master-FB 11. Gruppenregelung Drücken Sie die „SET“-Taste fünf Mal, um in den Gruppenregelungmodus zu gelangen. Das Symbol blinkt. (1) Drücken Sie die Taste „ “, um die Uhrzeit aller angeschlossenen Slave-Module zu synchronisieren. (2) Drücken Sie die Taste „... -
Seite 8: Wahleinstellungen Modul Tc86-485
PW-EC Master-FB 14. Wahleinstellungen auf der Innengeräteplatine "S1"-DIP-Schalter Mit dem Modul tc86-485: Der 6-stellige Wählcode des Moduls dient als Adresseinstellungseintrag für das Master- und Slave-Geräte. Die Vorwahl 1 bis Vorwahl 6 dienen als Master- und Slave-Adresse des Gerätes. Wenn der Wählcode aktiviert ist, fungiert SW1 als Mastermodul. -
Seite 9: Störungen
PW-EC Master-FB 15. Störungen Wenn eine Modulstörung erkannt wird, blinkt der Stundenteil der Zeitzone, um die Geräteadresse der Störung anzuzeigen. Der Minutenteil blinkt, um den entsprechenden Störungscode anzuzeigen. Wenn mehr als eine Störung erkannt wird, blinkt er abwechselnd. Wenn kein Slave-Modul online ist, wird im Anzeigebereich der entsprechende Störungswert angezeigt. -
Seite 10: App Smartphone-Steuerung
PW-EC Master-FB 18. APP Smartphone-Steuerung Die APP verfügt sowohl über chinesische als auch englische Versionen und unterstützt sowohl Android- als auch Apple-iOS-Systeme. Durch Umschalten der Systemsprache (Chinesisch oder Englisch) kann die Sprache der APP-Oberfläche geändert werden. Nachdem das Gerät mit WLAN verbunden ist, registrieren Sie sich, melden Sie sich bei der APP an (nicht angemeldeter Besucherstatus kann nicht ferngesteuert werden) und passen Sie das Netzwerk an. - Seite 11 PW-EC Master-FB Einstellungen der Lüfterstufen D1 = Stufe 1 muss auf mindestens 450 Umdrehungen pro Minute eingestellt sein, um ein Takten (ständiges Ein-/Ausschalten des Lüfters) zu verhindern. Jingma Motor: YMAP040AG02L4 Einstellung: FP-68KM4-V/DLY-EC PW-EC-031 hohe Geschwindigkeit 560 U/min mittlere Geschwindigkeit 500 U/min...
-
Seite 12: Infrarot-Fernbedienung
PW-EC Master-FB 21. Infrarot-Fernbedienung Kühlen Trocknen Lüfter Heizen WIFI Einstellung Lüftergeschwindigkeit Einstellung SWING-Funktion Einstellung SLEEP-Funktion Temperatur Einstellung Luftleitlamellen Passen Sie die eingestellte Temperatur an. Drücken Sie die Abwärts- oder Aufwärtstaste, um die Sleep-Funktion: gewünschte Raumtemperatur zu verringern oder zu Aktivieren Sie die energiesparende Sleep-Funktion, erhöhen. - Seite 14 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
