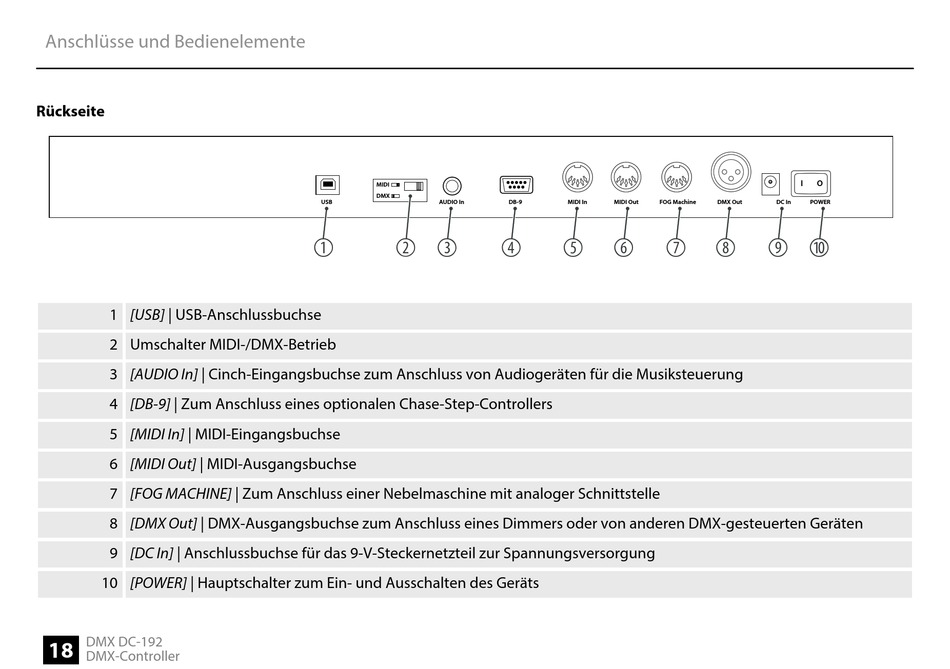

Anschlüsse und Bedienelemente
Rückseite
1 [USB] | USB-Anschlussbuchse
2 Umschalter MIDI-/DMX-Betrieb
3 [AUDIO In] | Cinch-Eingangsbuchse zum Anschluss von Audiogeräten für die Musiksteuerung
4 [DB-9] | Zum Anschluss eines optionalen Chase-Step-Controllers
5 [MIDI In] | MIDI-Eingangsbuchse
6 [MIDI Out] | MIDI-Ausgangsbuchse
7 [FOG MACHINE] | Zum Anschluss einer Nebelmaschine mit analoger Schnittstelle
8 [DMX Out] | DMX-Ausgangsbuchse zum Anschluss eines Dimmers oder von anderen DMX-gesteuerten Geräten
9 [DC In] | Anschlussbuchse für das 9-V-Steckernetzteil zur Spannungsversorgung
10 [POWER] | Hauptschalter zum Ein- und Ausschalten des Geräts
DMX DC-192
18
DMX-Controller
MIDI
DMX
USB
AUDIO In
ö
# $
DB-9
MIDI In
MIDI Out
FOG Machine
%
&
'
(
I
O
DMX Out
DC In
POWER
)
* +
