7.2 Montaż
Rysunek A:
Połączyć ze sobą przednią (9) i tylną (10) połówkę podstawy (8).

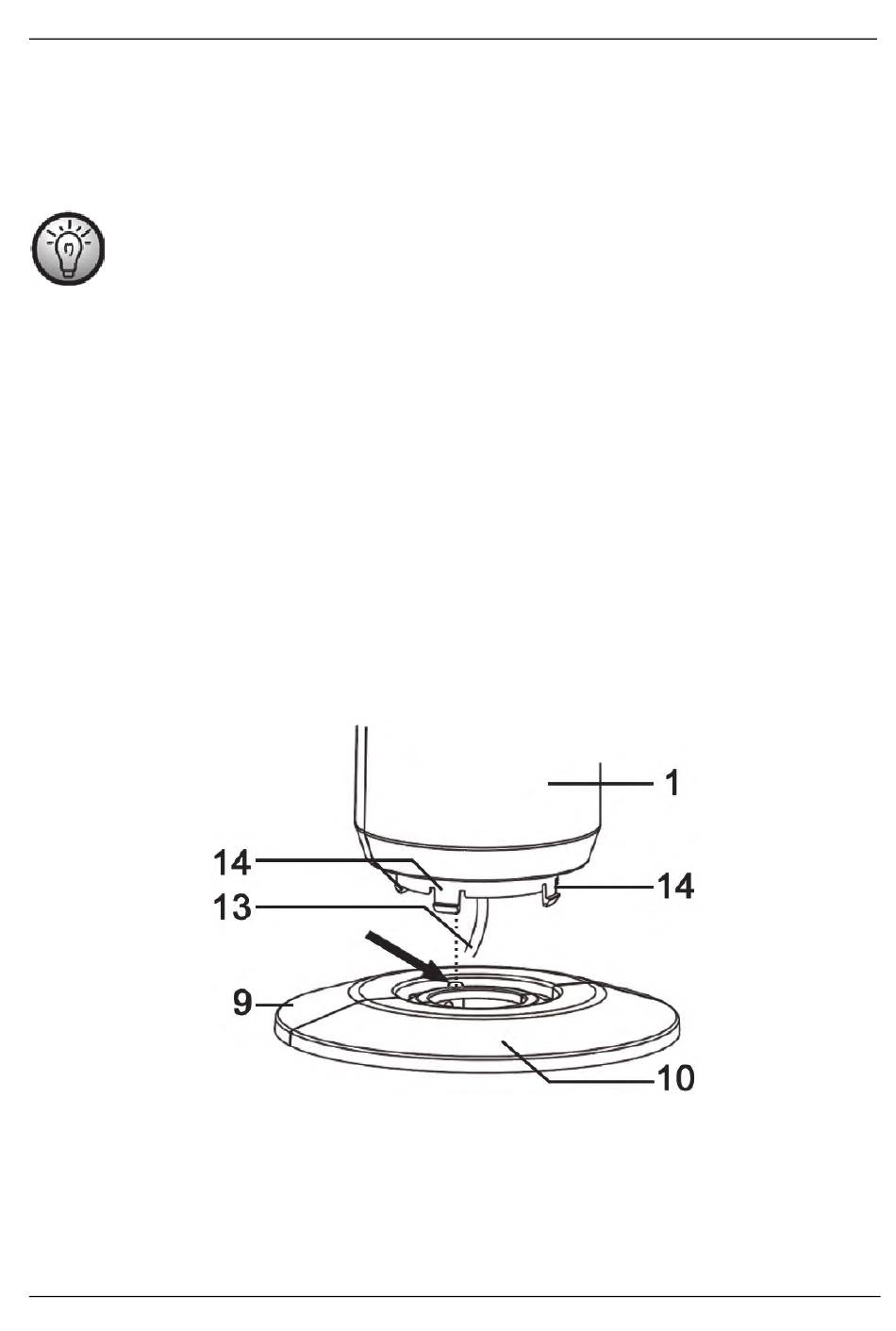

Rysunek B:
Praktycznym sposobem montażu podstawy (8) jest umieszczenie wentylatora
kolumnowego (1) na poziomej powierzchni (np. stole) i zamontowanie
podstawy (8) na boku. Taki sposób postępowania ułatwia przeprowadzenie
przewodu zasilającego (13) i umieszczenie zaczepów blokujących (14) w
przewidzianych do tego celu wgłębieniach.
Między stołem i wentylatorem kolumnowym (1) należy umieścić koc lub
podobny materiał zabezpieczający, aby uchronić wentylator przed
zarysowaniami podczas montażu.
Najpierw należy przeprowadzić przewód zasilający (13) przez podstawę (8). Następnie
ustawić podstawę (8) względem wentylatora kolumnowego (1) w taki sposób, aby 4
zaczepy blokujące (14) zostały dopasowane do odpowiednich otworów w podstawie
(8). Ponadto plastikowy zaczep na spodzie wentylatora kolumnowego (1) musi
zatrzasnąć się we wgłębieniu (patrz strzałka) na przedniej połowie (9) podstawy (8).
Teraz należy lekko docisnąć podstawę (8), aż zatrzaski blokujące (14) zatrzasną się na
swoim miejscu.
SilverCrest STV 50 I1
Polski – 11
