Smeg EU-wide instal instruc-V7-German.qxp:Smeg EU-wide installation instructions DRAFT A-12-12-07.qxd

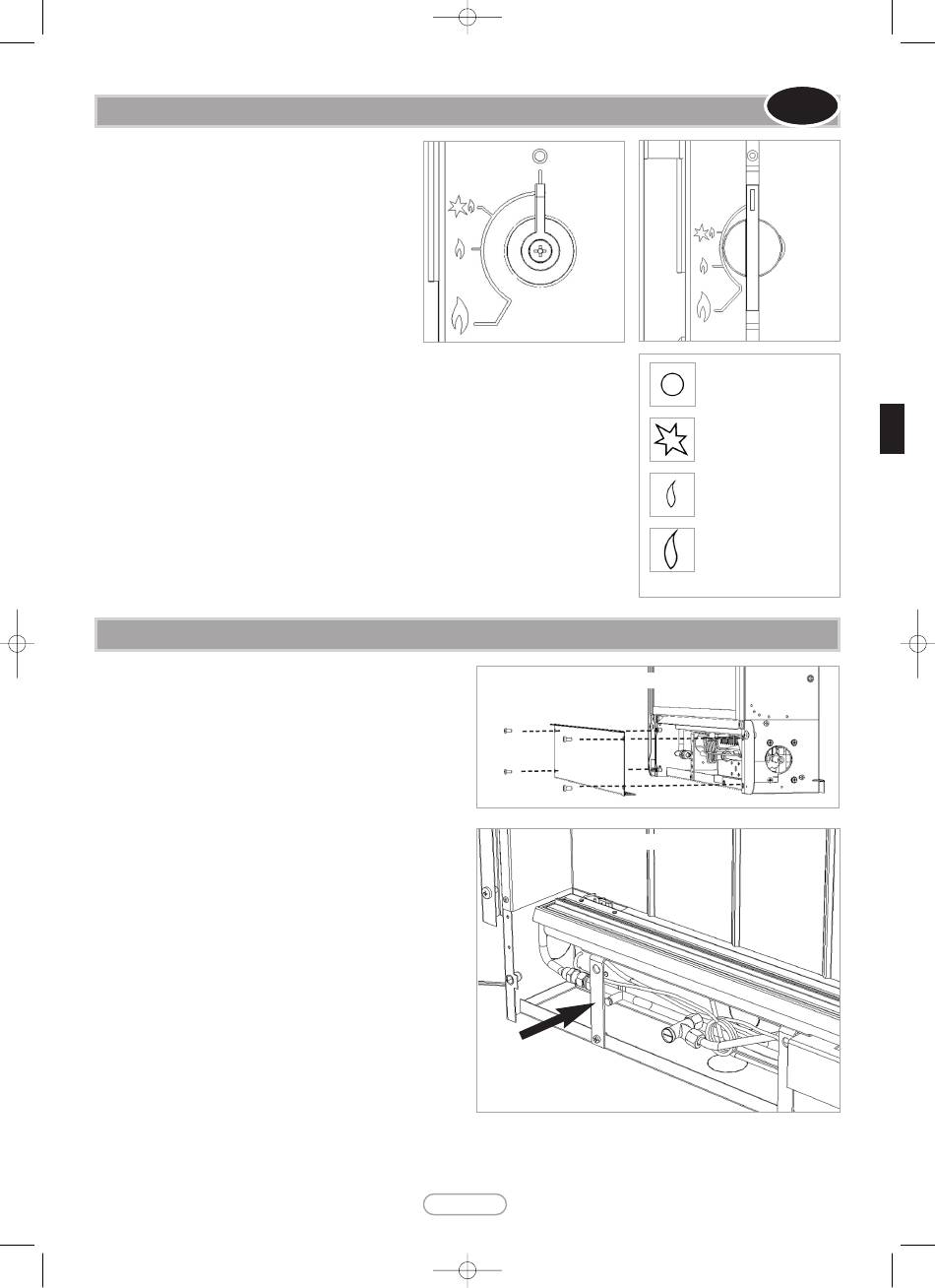

8.1 BETRIEB DES GERÄTES
Klassische Modelle: Der Bedienknopf befindet sich
rechts unten am Außengehäuse. Er ist in Abbildung 7
dargestellt;
Lineare Modelle: Der Bedienknopf befindet sich rechts
unten am Außengehäuse. Er ist in Abbildung 8 dargestellt;
Fab-Modelle: Der Bedienknopf befindet sich rechts unten
am Außengehäuse. Er besitzt ein kugelförmiges Design und
ist in Abbildung 9 dargestellt;
Die Pilotflamme ist hinter der linken Seite des Brenners zu
sehen. Drücken Sie den Bedienknopf nach innen und
drehen Sie ihn in die ZÜNDUNG-Stellung. Halten Sie diese
Stellung für ein paar Sekunden. Drehen Sie weiter entgegen dem Uhrzeigersinn über die
ZÜNDUNG-Stellung hinaus (Klickgeräusch) bis zur PILOT-Zündstellung, um sicherzustellen, dass
sich die Pilotflamme entzündet. Wenn dies nicht der Fall ist, drehen Sie den Knopf im Uhrzeigersinn
zurück und wiederholen den Vorgang.
Wenn die Pilotflamme nach der Zündung brennt, halten Sie den Knopf für etwa zehn Sekunden
gedrückt. Lassen Sie den Knopf jetzt los, die Pilotflamme müsste entzündet bleiben. Wenn die
Pilotflamme während des Betriebes erlischt, warten Sie drei Minuten und wiederholen dann das
Zündungsverfahren.
Um die Einstellung HOCH zu erreichen, drücken Sie den Bedienknopf leicht nach innen und drehen
ihn gegen den Uhrzeigersinn zur HOCH-Stellung. Der Hauptbrennerflamme müsste nach einigen
Sekunden aufleuchten. Um die Einstellung auf NIEDRIG zu stellen, drehen Sie den Knopf im
Uhrzeigersinn auf die NIEDRIG-Stellung.
Um von der HOCH- oder NIEDRIG-Stellung auf die PILOT-Stellung umzustellen, drücken Sie den
Bedienknopf nach innen, drehen ihn auf die PILOT-Stellung und lassen ihn dann los. Um das
Heizgerät abzustellen, halten Sie den Knopf nach innen gedrückt, drehen ihn auf die AUS-Stellung
und lassen ihn los.
8.2 EINSTELLDRÜCKE
Alle Modelle: Der Druckprüfpunkt befindet sich auf der linken Seite
des
Gerätes
auf
der
Messingbegrenzer/-verbinder.
Brenners für einen besseren Zugang herunter, indem Sie die vier
Befestigungsschrauben wie in Abbildung 10 gezeigt entfernen. Lösen
Sie die Druckprüfpunktschraube (in Abbildung 11 gezeigt) und
befestigen Sie ein Druckmessgerät. Schalten Sie das Gerät mit der
Einstellung HOCH ein.
Um das Gerät in Betrieb zu nehmen, muss der Brennerdruck den
Angaben in Abschnitt 2.0 dieser Bedienungsanleitung entsprechen.
Das Heizgerät ist werkseitig so eingestellt, dass diese Drücke
erreicht werden. Beträchtliche Abweichungen können ein Hinweis
auf ein Versorgungsproblem sein. Wenn der Druck zu hoch ist, ist
der Gaszähler möglicherweise falsch eingestellt. Dies sollte geprüft
werden, wenn das Gerät in Betrieb ist und wenn nötig vom
Gaslieferanten wieder richtig eingestellt werden.
Wenn der Brennerdruck zu niedrig ist, prüfen Sie den Einlassdruck,
während das Gerät läuft. Wenn dieser Druck niedriger ist, als in
Abschnitt 2.0 dieser Bedienungsanleitung angegeben, ist er von dem
Gaslieferanten wieder neu einzustellen. Wenn der Einstelldruck zu
niedrig, aber der Messdruck in Ordnung ist, dann liegt mit hoher
Wahrscheinlichkeit ein Problem im Zufuhrleitungssystem vor.
Wenn der Brennerdruck überprüft wurde und stimmt, schalten Sie
das Gerät ab, trennen das Druckmessgerät und setzen die
Prüfpunktschraube wieder ein. Schalten Sie das Gerät ein und
überprüfen Sie das Gas auf seinen einwandfreien Zustand. Setzen Sie
die Abdeckplatte des Brenners wieder auf und schrauben Sie die vier Befestigungsschrauben wieder fest.
Falls der Brennerdruck nicht den Angaben des Datenabschnitts in dieser Bedienungsanleitung entspricht, darf das Gerät nicht in Betrieb
genommen werden. Wenden Sie sich in einem solchen Fall für die weitere Vorgehensweise an den Hersteller.
Hauptbrennerleitung
neben
Heben Sie die Abdeckplatte des
DE/CH/AT-7
Abbildung 7
Fab-Modell als Beispiel
dem
Abbildung 10
L23-Modell als Beispiel
Abbildung 11
17/7/08
12:10
Page 7
DE CH
AT
Abbildung 8
'AUS'-Stellung
'ZÜNDUNG'-Stellung
'NIEDRIG'-Stellung
'HOCH'-Stellung
Abbildung 9
©
2008 Smeg S.p.A.
