Betrieb des Heckfangsystems normale Messer
montieren. Die richtigen Bestellnummern können Sie
vom örtlichen Toro Vertragshändler erfragen.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel nach außen in
die Parkstellung, stellen Sie den Motor ab, ziehen
Sie den Schüssel ab und verlassen Sie erst den
Sitz, wenn alle beweglichen Teile zum Stillstand
gekommen sind.
3. Nehmen Sie das rechte Schnittmesser ab. Siehe
Abschnitt „Warten des Mähwerks".

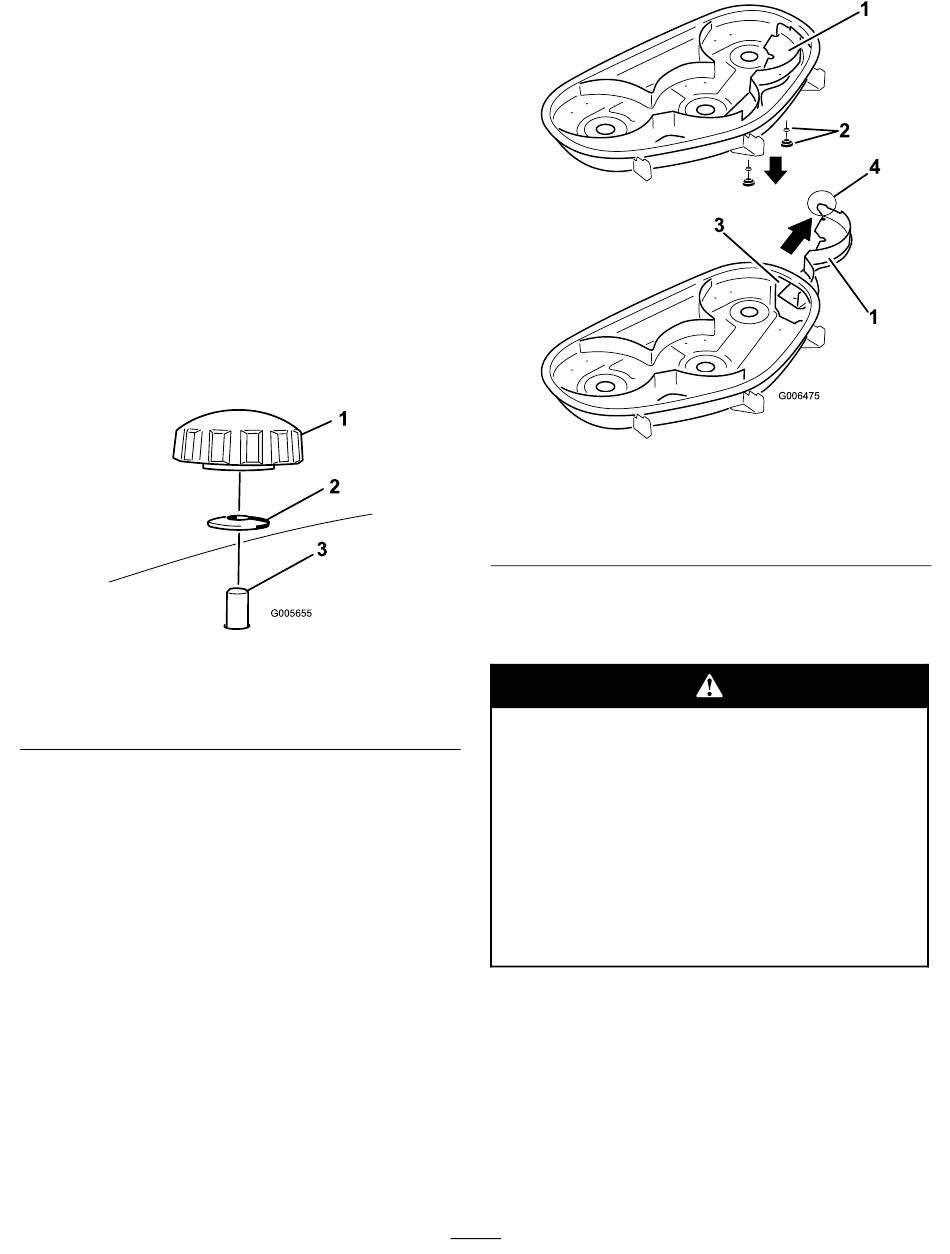

4. Nehmen Sie die beiden Handräder und die
Wellenscheiben ab, mit denen das rechte
Ablenkblech am Mähwerk befestigt ist, wie in
Bild 25 dargestellt.
1. Handrad
2. Wellenscheibe
5. Nehmen Sie das rechte Ablenkblech ab und
senken Sie das Grasablenkblech über der
Auswurfkanalöffnung ab, wie in Bild 26 und Bild 25
dargestellt.
Bild 25
3. Durch das
Mähwerk gesteckte
Ablenkblechschraube
1. Rechtes Ablenkblech
2. Wellenscheibe und
Handrad
6. Setzen Sie die Befestigungen in die Löcher oben am
Mähwerk ein, um zu vermeiden, dass Grünabfälle
herausgeschleudert werden.
Unverstopfte Öffnungen im Mähwerk setzen
Sie und andere einer Verletzungsgefahr durch
herausgeschleuderte Grünabfälle aus.
• Nehmen Sie das Mähwerk nie in
Betrieb, ohne zuvor alle Öffnungen im
Mähwerkgehäuse durch Befestigungsteile
zu verschließen.
• Setzen Sie die Befestigungsteile in die
Befestigungslöcher ein, wenn Sie das
Mulchablenkblech abnehmen.
7. Montieren Sie das rechte Schnittmesser. Siehe
Abschnitt „Warten des Mähwerks".
8. Senken Sie das Grasablenkblech über die
Auswurfkanalöffnung ab.
Wichtig: Achten Sie darauf, dass das Mähwerk
ein Grasablenkblech mit Scharnier hat, das
Schnittgut zur Seite und nach unten auf
den Rasen lenkt, wenn Sie den Seitauswurf
verwenden.
25
1
2
3
G006475
Bild 26
3. Auswurfkanalöffnung
4. Nase (muss an der
Mähwerkaußenseite
bleiben)
4
1
