8.3 Notwendiges Anschlussmaterial zum Anschließen der Kreuzung und
Weichenbetätigung
Zur Verkabelung einer 24V-Kreuzung oder einer 24V-Weichenbetätigung wird Folgendes benötigt:
•
Zwei M8-Verlängerungsstücke mit drei Stiften und einem Steckverbinder und einer Buchse
(gerade oder abgewinkelt).
Dadurch wird die Verbindung zwischen dem Schaltkasten und der Kreuzung oder der
Weichenbetätigung hergestellt.

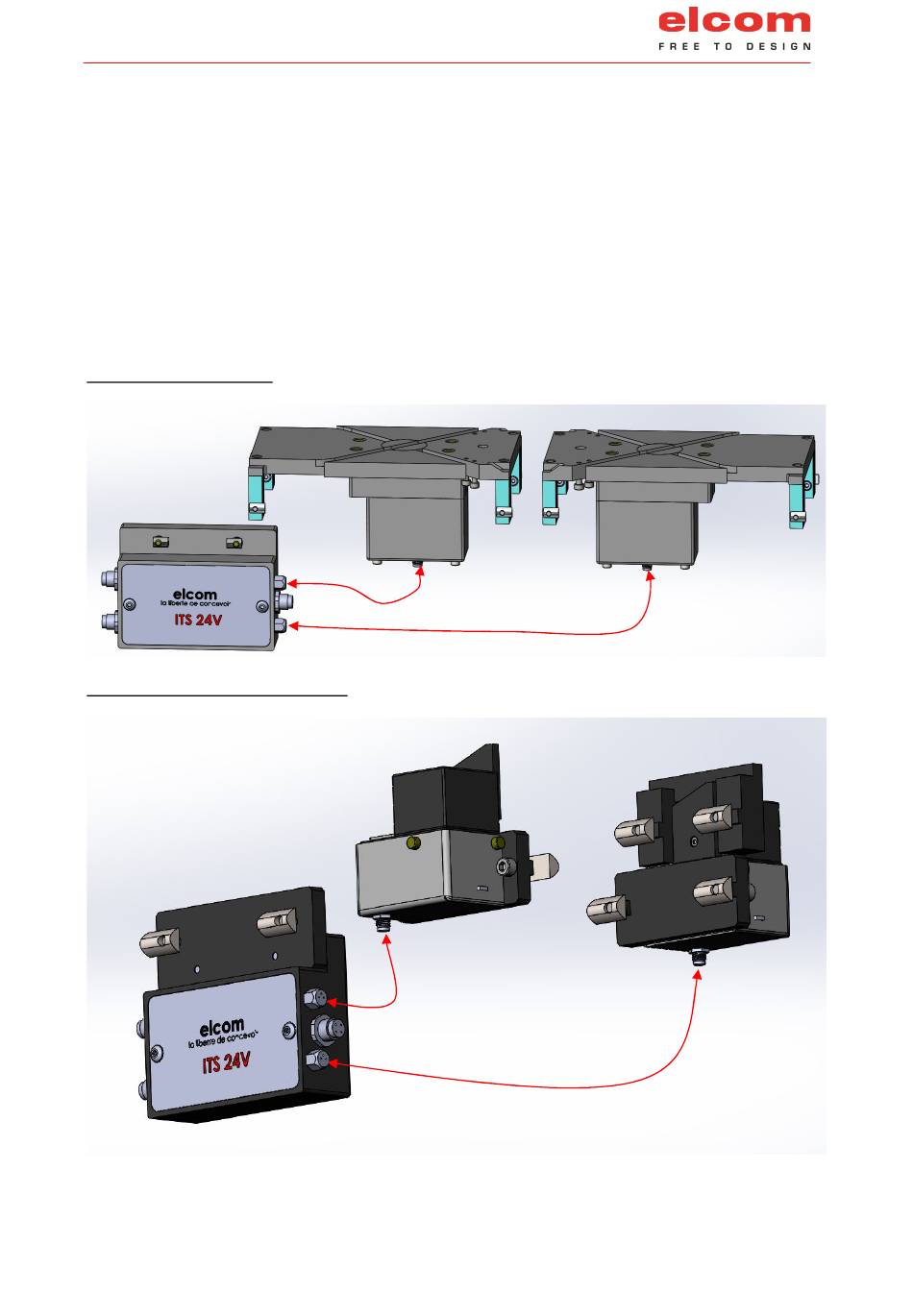

Anschluss einer Kreuzung
Anschluss einer Weichenbetätigung
