Modulares transfersystem
Inhaltsverzeichnis

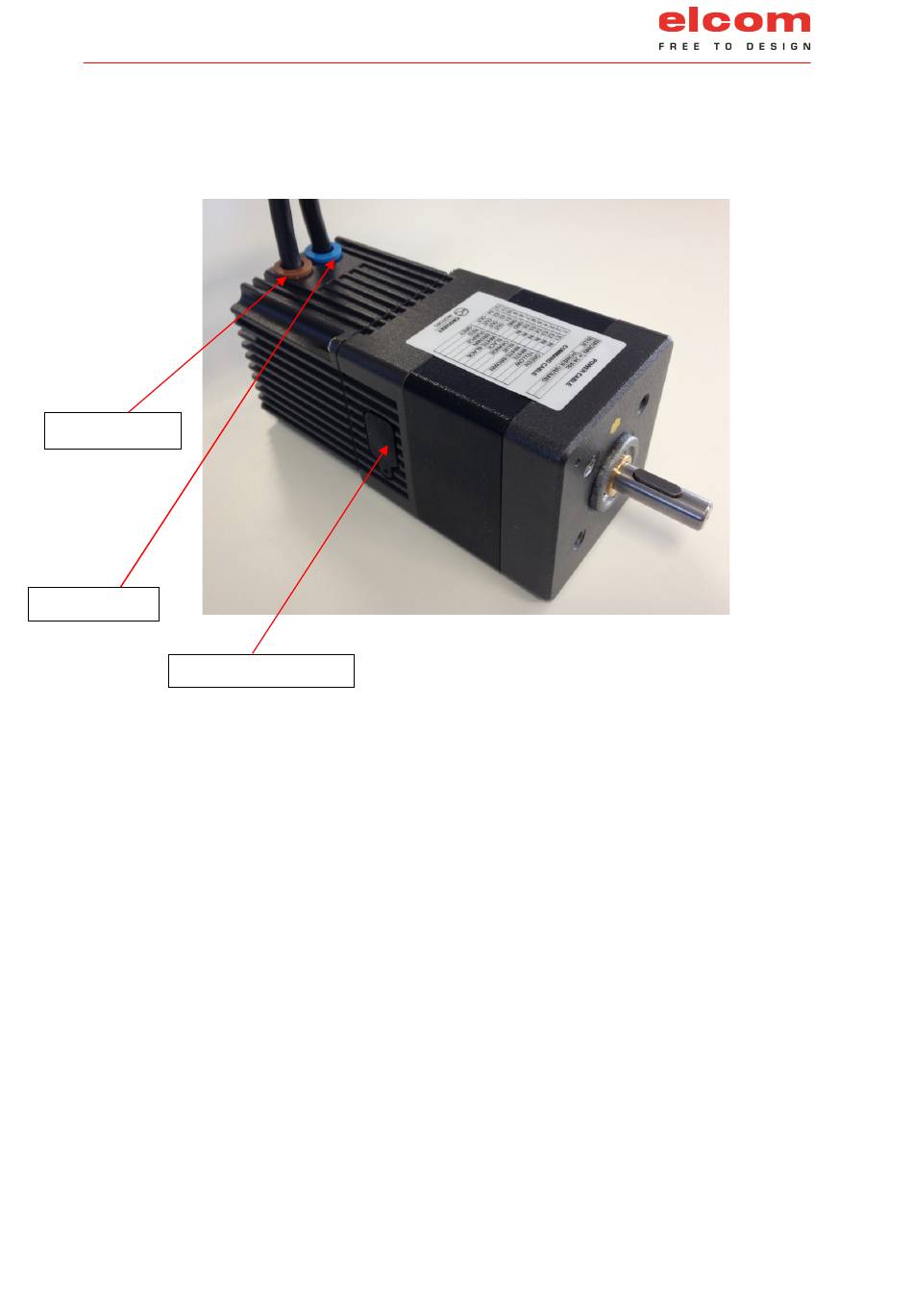

7.3 Crouzet SNi21
Leistungskabel
Steuerleitung
Micro USB Anschluss
Das Leistungskabel ist belegt mit 2 elektrischen Leitern:
•
einem blauen Leiter: 0V
•
einem braune Leiter: +24V
Die Steuerleitung ist belegt mit 12 elektrischen Leitern:
•
einem grünen Leiter, der mit +24V verbunden ist (Werkstückträgererkennung)
•
einem gelben Leiter, der mit +24V verbunden ist (Werkstückträger in unterer Halteposition)
•
einem weiß/braunen Leiter, der mit +24V verbunden ist ( Werkstückträger in oberer
Halteposition)
•
einem blauen Leiter, der mit +24V verbunden ist
Halt)
•
einem orangen Leiter , der mit +24V verbunden ist (Spannungsversorgung und Freigabe der
Steuerung)
Referenzierung, nach Neustart oder Not-
(
Seite 65/80
