ELCOM ITS 2000 Betriebs- Und Wartungsanleitung Seite 56

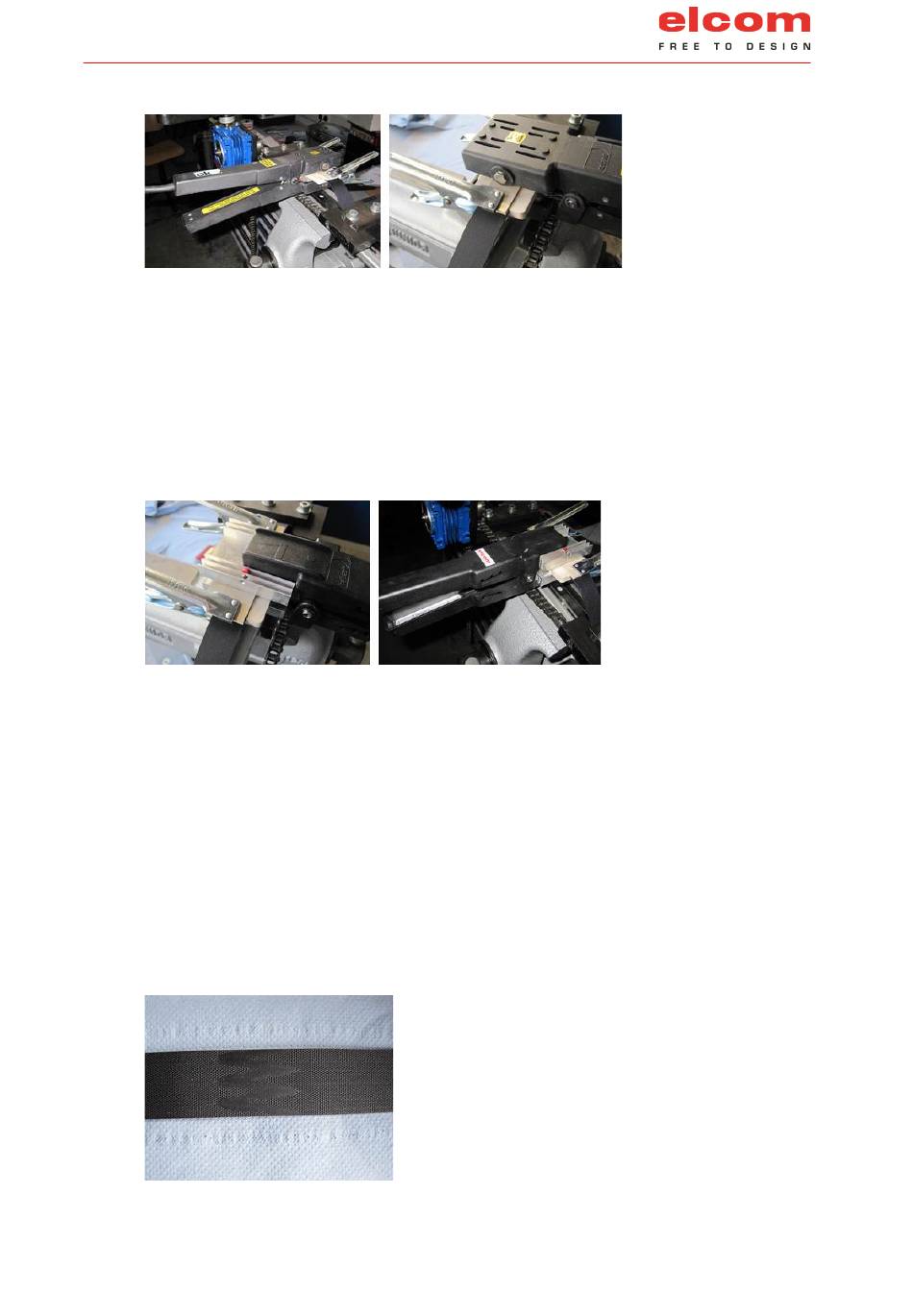

Abbildung 9: Verschweißen der Z-Verbindung mit Heizzange (Art.-Nr.: H080691270)
Nach dem Schweißprozess ist es erforderlich die Schweißstelle abzukühlen. Dies erfolgt mit
einer Kühlzange. Die Abkühlzeit sollte mindestens 5,0 Minuten dauern. Hierzu ist die
Kühlzange mittig auf Führungseinheit anzubringen
Abbildung 10: Kühlen der Z-Verbindung nach dem Schweißprozess mit der
Kühlzange (Art.-Nr.: H080690030)
Demontage der Spannvorrichtung
Nach dem Kühlprozess ist die Schweißnaht ausreichend abgekühlt und belastbar. Direkt im
Anschluss kann somit die Spannvorrichtung gelöst und demontiert werden. Der Gurt hat
jetzt seine volle Belastungsfähigkeit.
Abbildung 10: Fertige Z-Verbindung
Seite 56/80
