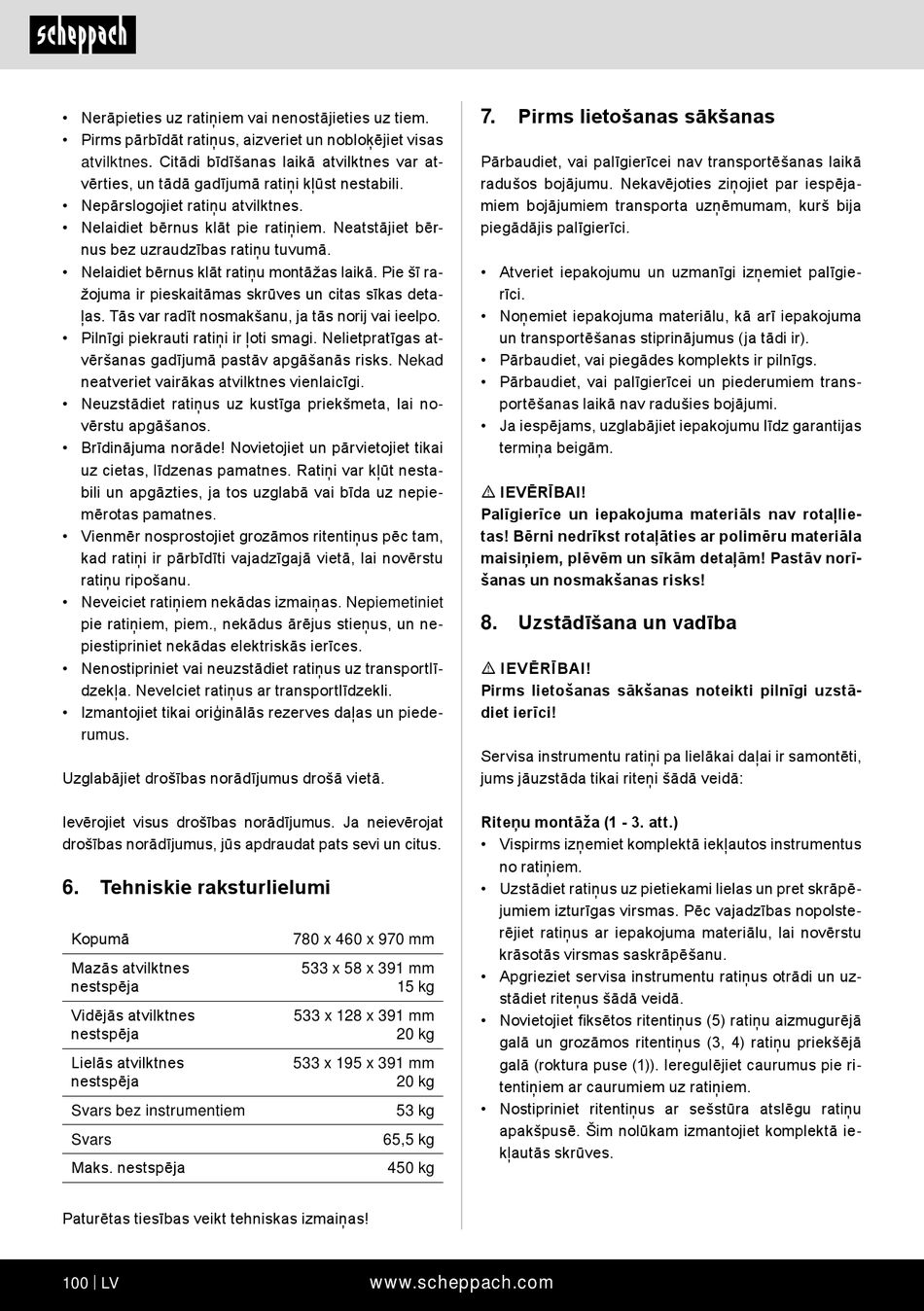

Scheppach TW1000 Originalbetriebsanleitung Seite 100

• Nerāpieties uz ratiņiem vai nenostājieties uz tiem.
• Pirms pārbīdāt ratiņus, aizveriet un nobloķējiet visas
atvilktnes. Citādi bīdīšanas laikā atvilktnes var at-
vērties, un tādā gadījumā ratiņi kļūst nestabili.
• Nepārslogojiet ratiņu atvilktnes.
• Nelaidiet bērnus klāt pie ratiņiem. Neatstājiet bēr-
nus bez uzraudzības ratiņu tuvumā.
• Nelaidiet bērnus klāt ratiņu montāžas laikā. Pie šī ra-
žojuma ir pieskaitāmas skrūves un citas sīkas deta-
ļas. Tās var radīt nosmakšanu, ja tās norij vai ieelpo.
• Pilnīgi piekrauti ratiņi ir ļoti smagi. Nelietpratīgas at-
vēršanas gadījumā pastāv apgāšanās risks. Nekad
neatveriet vairākas atvilktnes vienlaicīgi.
• Neuzstādiet ratiņus uz kustīga priekšmeta, lai no-
vērstu apgāšanos.
• Brīdinājuma norāde! Novietojiet un pārvietojiet tikai
uz cietas, līdzenas pamatnes. Ratiņi var kļūt nesta-
bili un apgāzties, ja tos uzglabā vai bīda uz nepie-
mērotas pamatnes.
• Vienmēr nosprostojiet grozāmos ritentiņus pēc tam,
kad ratiņi ir pārbīdīti vajadzīgajā vietā, lai novērstu
ratiņu ripošanu.
• Neveiciet ratiņiem nekādas izmaiņas. Nepiemetiniet
pie ratiņiem, piem., nekādus ārējus stieņus, un ne-
piestipriniet nekādas elektriskās ierīces.
• Nenostipriniet vai neuzstādiet ratiņus uz transportlī-
dzekļa. Nevelciet ratiņus ar transportlīdzekli.
• Izmantojiet tikai oriģinālās rezerves daļas un piede-
rumus.
Uzglabājiet drošības norādījumus drošā vietā.
Ievērojiet visus drošības norādījumus. Ja neievērojat
drošības norādījumus, jūs apdraudat pats sevi un citus.
6. Tehniskie raksturlielumi
Kopumā
Mazās atvilktnes
nestspēja
Vidējās atvilktnes
nestspēja
Lielās atvilktnes
nestspēja
Svars bez instrumentiem
Svars
Maks. nestspēja
Paturētas tiesības veikt tehniskas izmaiņas!
100 | LV
780 x 460 x 970 mm
533 x 58 x 391 mm
15 kg
533 x 128 x 391 mm
20 kg
533 x 195 x 391 mm
20 kg
53 kg
65,5 kg
450 kg
www.scheppach.com
Pirms lietošanas sākšanas
7.
Pārbaudiet, vai palīgierīcei nav transportēšanas laikā
radušos bojājumu. Nekavējoties ziņojiet par iespēja-
miem bojājumiem transporta uzņēmumam, kurš bija
piegādājis palīgierīci.
• Atveriet iepakojumu un uzmanīgi izņemiet palīgie-
rīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai palīgierīcei un piederumiem trans-
portēšanas laikā nav radušies bojājumi.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
m IEVĒRĪBAI!
Palīgierīce un iepakojuma materiāls nav rotaļlie-
tas! Bērni nedrīkst rotaļāties ar polimēru materiāla
maisiņiem, plēvēm un sīkām detaļām! Pastāv norī-
šanas un nosmakšanas risks!
8. Uzstādīšana un vadība
m IEVĒRĪBAI!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
Servisa instrumentu ratiņi pa lielākai daļai ir samontēti,
jums jāuzstāda tikai riteņi šādā veidā:
Riteņu montāža (1 - 3. att.)
• Vispirms izņemiet komplektā iekļautos instrumentus
no ratiņiem.
• Uzstādiet ratiņus uz pietiekami lielas un pret skrāpē-
jumiem izturīgas virsmas. Pēc vajadzības nopolste-
rējiet ratiņus ar iepakojuma materiālu, lai novērstu
krāsotās virsmas saskrāpēšanu.
• Apgrieziet servisa instrumentu ratiņus otrādi un uz-
stādiet riteņus šādā veidā.
• Novietojiet fiksētos ritentiņus (5) ratiņu aizmugurējā
galā un grozāmos ritentiņus (3, 4) ratiņu priekšējā
galā (roktura puse (1)). Ieregulējiet caurumus pie ri-
tentiņiem ar caurumiem uz ratiņiem.
• Nostipriniet ritentiņus ar sešstūra atslēgu ratiņu
apakšpusē. Šim nolūkam izmantojiet komplektā ie-
kļautās skrūves.
