- Seite 1 PSEN b5/me5 Sensorik PSEN Bedienungsanleitung-1005619-DE-04...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung..................Montage ..........................Sicherheitsschalter PSEN cs und PSEN me montieren ............Abmessungen in mm ......................Technische Daten Best.-Nr. 6L000023-6L000024 ............... Technische Daten Best.-Nr. 6L000025-6L000027 ............... Bestelldaten ........................... Komplettsysteme ........................Sicherheitsschalter ........................Betätiger ........................... Zubehör ............................ Bedienungsanleitung PSEN b5/me5 1005619-DE-04... -
Seite 4: Einführung
PSEN b5/me5 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN b5/me5. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Übersicht

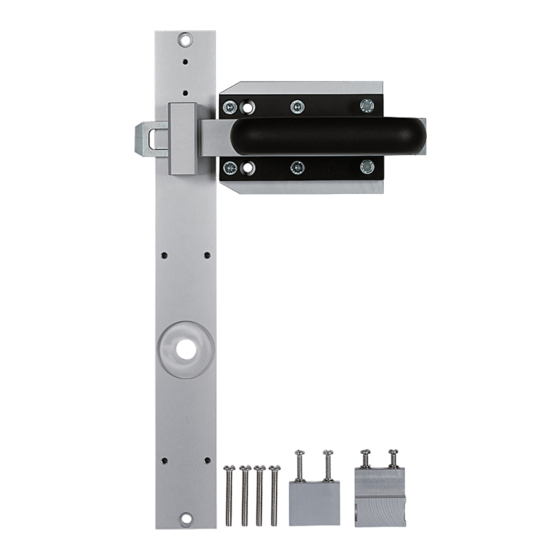

2 Einwegschrauben zur Befestigung des Betätigers inklusive des Adapters 4 Einwegschrauben zur Befestigung des Schalters Unterlegscheiben und Federringe zur Montage der Adapter PSEN b5/me5 key adv Türplatte mit Schloss, 2 Schlüssel und Spiralarmband Rahmenplatte mit Schließer Adapter zur Montage von Betätiger Typ PSEN me 2 Einwegschrauben zur Befestigung des Betätigers inklusive des Adapters... -
Seite 6: Gerätemerkmale
Rahmenplatte, die am Rahmen der Schutztür angebracht wird, Einwegschrauben zur Befestigung der Sicherheitsschalter und der verwendeten Betäti- ger. Abb.: Links: Riegel mit Sicherheitsschaltern für links angeschlagene Tür montiert; Rechts: Riegel mit Sicherheitsschaltern für rechts angeschlagene Tür montiert Bedienungsanleitung PSEN b5/me5 1005619-DE-04... -
Seite 7: Sicherheit
Damit wird verhindert, dass der Riegel unbeabsichtigt oder unbefugt geschlossen wird. Der Riegel ist geeignet zur Montage an marktüblichen Aluminiumprofilen und Maschinen- verkleidungen. PSEN b5/me5 key adv und PSEN b5/me5 key Der Riegel dieser Systeme kann mit dem mitgelieferten Schlüssel in geöffneter oder ge- schlossener Position arretiert werden. - Seite 8 Der Riegel darf nicht ohne angebaute Sicherheitsschalter alleine als Sicherheitsbauteil zur Vermeidung von gefährdenden Zuständen an einer Maschine oder Anlage verwendet wer- den. Der Riegel kann zusätzlich mit bis zu 6 Vorhängeschlössern gegen Schließen gesichert werden. Bedienungsanleitung PSEN b5/me5 1005619-DE-04...
-
Seite 9: Montage
Montage nur bei geöffnetem Riegel möglich! Achten Sie bei der Montage darauf, dass die Montageoberfläche an Tür und Türrahmen plan ist. die Oberkante der Türplatte gegenüber der Oberkante der Rahmenplatte um 37 mm ver- setzt ist (siehe auch Abmessungen). Bedienungsanleitung PSEN b5/me5 1005619-DE-04... -
Seite 10: Sicherheitsschalter Psen Cs Und Psen Me Montieren
Sicherheitsschalter montieren INFO Beachten Sie bei der Montage des Sicherheitsschalters PSEN me: Betätigungskopf vor Montage für links oder rechts angeschlagene Tür aus- richten! Die notwendigen Schritte dazu sind in der Bedienungsanleitung des PSEN me beschrieben. Bedienungsanleitung PSEN b5/me5 | 10 1005619-DE-04... - Seite 11 PSEN b5/me5 Abb.: Sicherheitsschalter PSEN me5 Legende [1] Betätigerkopf Legende Sicherheitsschalter PSEN cs [1] Innensechskantschraube M4x10 (2x) [2] Sicherheitsschalter PSEN cs Sicherheitsschalter PSEN me5 Bedienungsanleitung PSEN b5/me5 | 11 1005619-DE-04...
-
Seite 12: Abmessungen In Mm
[3] Einwegschrauben M5x45 (4x) [4] Sicherheitsschalter PSEN me5 [5] Rahmenplatte Montieren Sie die Sicherheitsschalter [2] und [4] auf der Rahmenplatte [5] wie dargestellt. Abmessungen in mm (21,5) 35,75 45-67,5 45,5 15,4 (14,8 - 16,6) 140,5 Bedienungsanleitung PSEN b5/me5 | 12 1005619-DE-04... - Seite 13 PSEN b5/me5 115,5 203,75 Abb.: Montage und Abmessungen PSEN b5/me5 am Beispiel einer rechts angeschlagenen Tür Legende [1] Fertigungsdatum (Monat und die letzten zwei Ziffern des Jahres) Bedienungsanleitung PSEN b5/me5 | 13 1005619-DE-04...
-
Seite 14: Technische Daten Best.-Nr. 6L000023-6L000024
-40 - 85 °C -40 - 85 °C Mechanische Daten 6L000025 6L000027 Fluchtentsperrung vorhanden nein Betätigungsart Fluchtentsperrung Schub Schub Rastung Bolzenrastung Bolzenrastung Material Aluminium, Kunststoff, Stahl Aluminium, Kunststoff, Stahl verzinkt verzinkt Gewicht 1.286 g 1.265 g Bedienungsanleitung PSEN b5/me5 | 14 1005619-DE-04... -
Seite 15: Bestelldaten
Merkmale Bestell-Nr. PSEN b5/me5 Mechanischer Riegel für Sicherheitsschalter PSEN me5 mit Optio- 6L000023 nen für Fluchtentsperrung PSEN b5/me5 key Mechanischer Riegel für Sicherheitsschalter PSEN me5 mit inte- 6L000024 griertem Schloss und 2 Schlüsseln, mit Optionen für Fluchtent- sperrung PSEN b5/me5/cs Mechanischer Riegel für Sicherheitsschalter PSEN me5 und 6L000025 PSEN cs3/4 mit Optionen für Fluchtentsperrung... - Seite 16 Kontakte Verriegelung 1 Öff- ner, Kontakte Zuhaltung 2 Öffner, Anschlussart Stiftstecker 8‑polig M12 PSEN me5M NC.NC Sicherheitsschalter PSEN me5 für Verriegelungsprinzip Magnet- 6L000021 n 1 switch mechanisches Schutztürsystem kraft Kontakte Verriegelung 1 Öff- ner, Kontakte Zuhaltung 1 Öffner, Anschlussart Stiftstecker 5‑polig M12 Bedienungsanleitung PSEN b5/me5 | 16 1005619-DE-04...
-
Seite 17: Betätiger
PSEN cs4.1 Sicheres Schutztürsystem, Transpondertechnik 541109 M12/8-0.15m/PSEN vollcodiert cs4.1 PSEN cs4.1n/PSEN Sicheres Schutztürsystem, Transpondertechnik 541103 cs4.1 vollcodiert PSEN cs4.2a/PSEN Sicheres Schutztürsystem, Transpondertechnik 541211 cs4.1 unikat codiert PSEN cs4.2p/PSEN Sicheres Schutztürsystem, Transpondertechnik 541210 cs4.1 unikat codiert Bedienungsanleitung PSEN b5/me5 | 17 1005619-DE-04... - Seite 18 Notentsperrung hinten für Sicherheitsschalter PSEN me5 6L000009 gency release back PSEN me5 escape Fluchtentsperrung für Sicherheitsschalter PSEN me5 6L000005 release PSEN b5/me5 esca- Stift für Fluchtentsperrung für Sicherheitsschalter PSEN b5/me5 6L000026 pe pin PSEN me5 20mm Verlängerung Fluchtentsperrung 20 mm für Sicherheitsschalter 6L000006 extension PSEN me5...
-
Seite 19: Rückseite
Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
