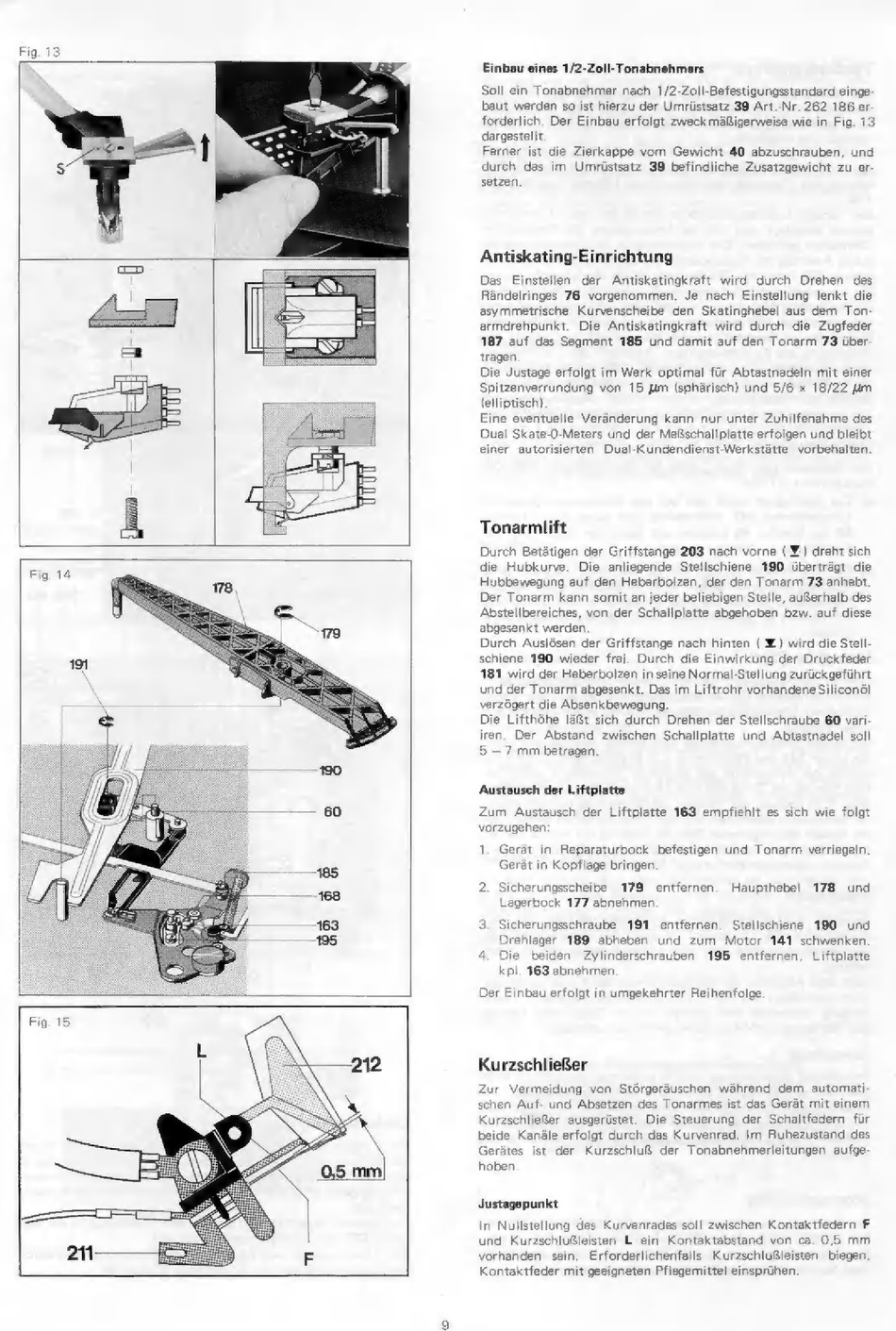

Fig. 13
Einbau eines 1/2-Zoll-Tonabnehmers
Soll ein Tonabnehmer nach 1/2-Zoll-Befestigungsstandard einge
baut werden so ist hierzu der Umrüstsatz 39 Art.-Nr. 262 186 ег-
forderlich. Der Einbau erfolgt zweckmäßigerweise wie in Fig. 13
dargestellt
Ferner ist die Zierkappe vom Gewicht 40 abzuschrauben, und
durch das im Umrüstsatz 39 befindliche Zusatzgewicht zu er-
setzen
Antiskating-Einrichtung
Das Einstellen der Antiskatingkraft wird durch Drehen des
Rändelringes 76 vorgenommen.
Je nach Einstellung lenkt die
asymmetrische Kurvenscheibe den Skatinghebel aus dem Ton-
armdrehpunkt.
Die Antiskatingkraft wird durch die Zugfeder
187 auf das Segment 185 und damit auf den Tonarm 73 über-
tragen
Die Justage erfolgt im Werk optimal für Abtastnadeln mit einer
Spitzenverrundung
von
15 um (sphärisch) und 5/6 x 18/22 um
(elliptisch)
Eine eventuelle Veränderung kann nur unter Zuhilfenahme des
Dual Skate-0-Meters und der Meßschallplatte erfolgen und bleibt
einer autorisierten Dual-Kundendienst-Werkstätte vorbehalten
Tonarmlift
Durch Betätigen der Griffstange 203 nach vorne ( Y ) dreht sich
die Hubkurve.
Die anliegende Stellschiene 190 überträgt die
Hubbewegung auf den Heberbolzen, der den Топагт 73 anhebt.
Der Tonarm kann somit an jeder beliebigen Stelle, außerhalb des
Abstellbereiches, von der Schallplatte abgehoben bzw. auf diese
abgesenkt werden
Durch Auslösen der Griffstange nach hinten ( X.) wird die Stell
schiene 190 wieder frei. Durch die Einwirkung der Druckfeder
181 wird der Heberbolzen in seine Normal-Stellung zurückgeführt
und der Tonarm abgesenkt. Das im Liftrohr vorhandeneSiliconöl
verzögert die Absenkbewegung
Die Lifthöhe läßt sich durch Drehen der Stellschraube 60 vari
iren. Der Abstand zwischen Schallplatte und Abtastnadel soll
5 — 7 mm betragen.
Austausch der Liftplatte
Zum
Austausch
der
Liftplatte
163
empfiehlt
es sich
wie
folgt
vorzugehen
1. Gerät in Reparaturbock befestigen und Tonarm verriegeln.
Gerät in Kopflage bringen
У Sicherungsscheibe
179 entfernen.
Haupthebel
178 und
Lagerbock 177 abnehmen
3. Sicherungsschraube 191 entfernen.
Stellschiene 190 und
Drehlager 189 abheben und zum Motor 141 schwenken.
4. Die beiden
Zylinderschrauben
195 entfernen,
Liftplatte
kpl. 163 abnehmen
Der Einbau erfolgt in umgekehrter Reihenfolge
Kurzschließer
Zur Vermeidung von Störgeräuschen während dem automati-
schen Auf- und Absetzen des Tonarmes ist das Gerät mit einem
Kurzschlie&er ausgerüstet.
Die Steuerung der Schaltfedern für
beide Kanäle erfolgt durch das Kurvenrad. Im Ruhezustand des
Gerátes ist der Kurzschlu& der Tonabnehmerleitungen aufge
hoben
Justagepunkt
In Nullstellung des Kurvenrades soll zwischen Kontaktfedern F
und Kurzschlufleisten L ein Kontaktabstand von ca. 0,5 mm
vorhanden sein. Erforderlichenfalls Kurzschlußleisten biegen.
Kontaktfeder mit geeigneten Pflegemittel einsprühen
