Bedienungsanleitung

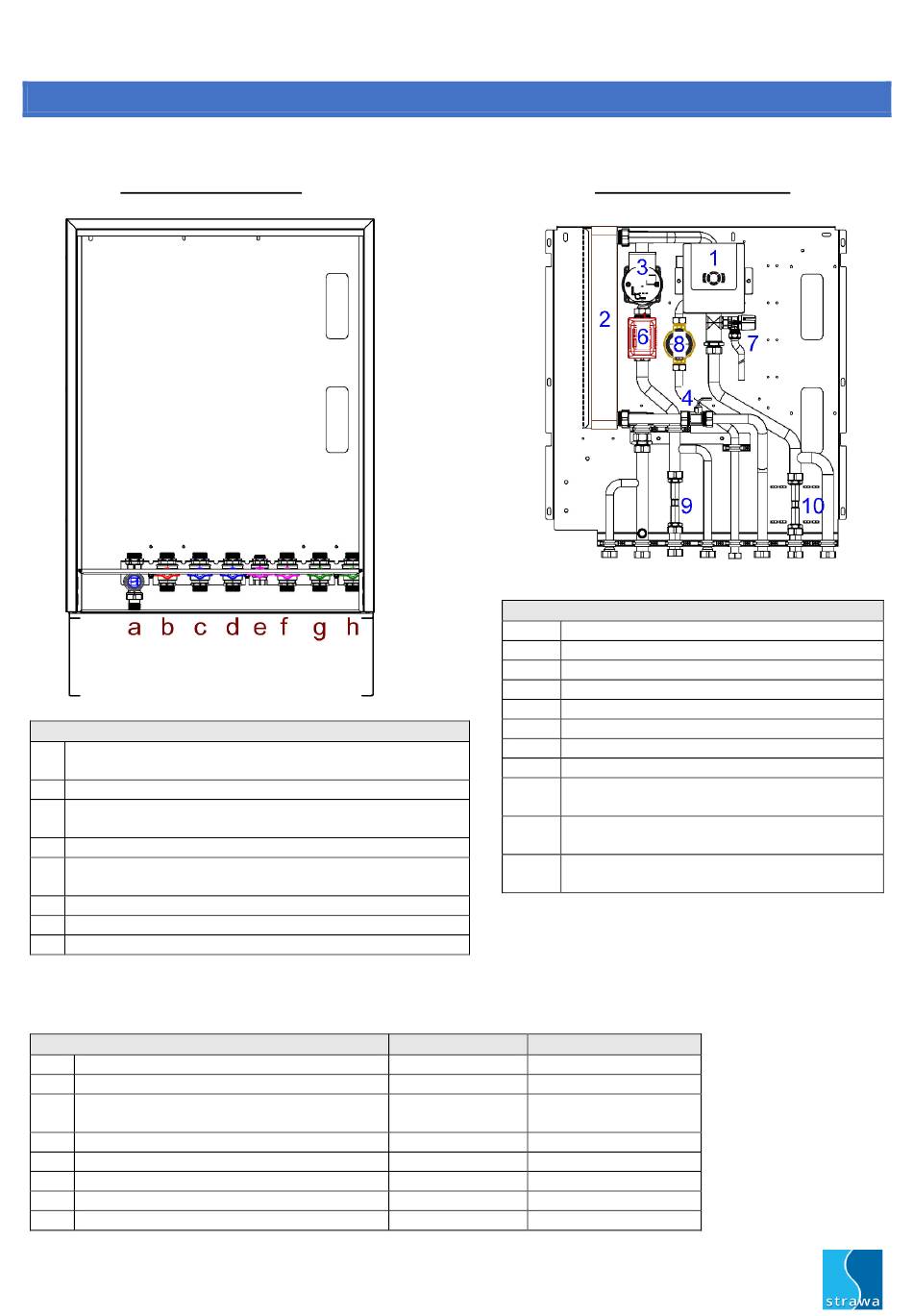

3. KOMPONENTEN MODULAR / KOMPAKT
Die Friwara-W / -HT werden aus den 2 folgenden Bausätzen bauseits oder ab Werk montiert.
Rohinstallationsmodul:
Buchstaben Beschreibung
Vorlauf Hochtemperaturabgang (inkl. Zonenventil für
a
Sommerabschaltung)
b
Vorlauf Primär (inkl. Schmutzfänger)
Rücklauf Primär (Kugelhahn, Strangregulierventil als
c
Zubehör)
d
Rücklauf Hochtemperaturabgang
Zirkulation (optional; bauseitiger Abwasseranschluss
e
für das Sicherheitsventil ist zu beachten!)
f
Warmwasserausgang
g
Kaltwasserzulauf
h
Kaltwasserabgang
Die Folgende Tabelle beschreibt, welche Anschlüsse den Wohnungsübergabestationstyp zu geordnet werden
können.
Buchstaben Beschreibung
a
Vorlauf Hochtemperaturabgang
b
Vorlauf Primär
Rücklauf Primär (Kugelhahn,
c
Strangregulierventil)
d
Rücklauf Hochtemperaturabgang
e
Zirkulation (optional)
f
Warmwasserausgang
g
Kaltwasserzulauf
h
Kaltwasserabgang
Technische Änderungen Vorbehalten Stand April 2021
Friwara-W / W-HT AP kompakt
Friwara-W
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Fertiginstallationsmodul:
Zahlen Beschreibung
1
Frischwasserregler 1.0
2
Plattenwärmeübertrager
3
PWM-Ladepumpe
4
Volumenstromsensor
6
Orkli Zonenventil
7
Sicherheitsventil
8
Zirkulationspumpe
Passstück Wärmezählung
9
Variabel ¾" – 110 mm bzw. 1" – 130 mm
Passstück Kaltwasser
10
Variabel ¾" – 110 mm bzw. 1" – 130 mm
Fühlereinbaustück
12
M10x1; Ø5-5,2 mm
Friwara-W-HT
X
X
X
X
X
X
X
X
X
X
X
X
X
X
Telefon +49 (0)36256 8661- 0
Telefax +49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Seite 7 von 35
