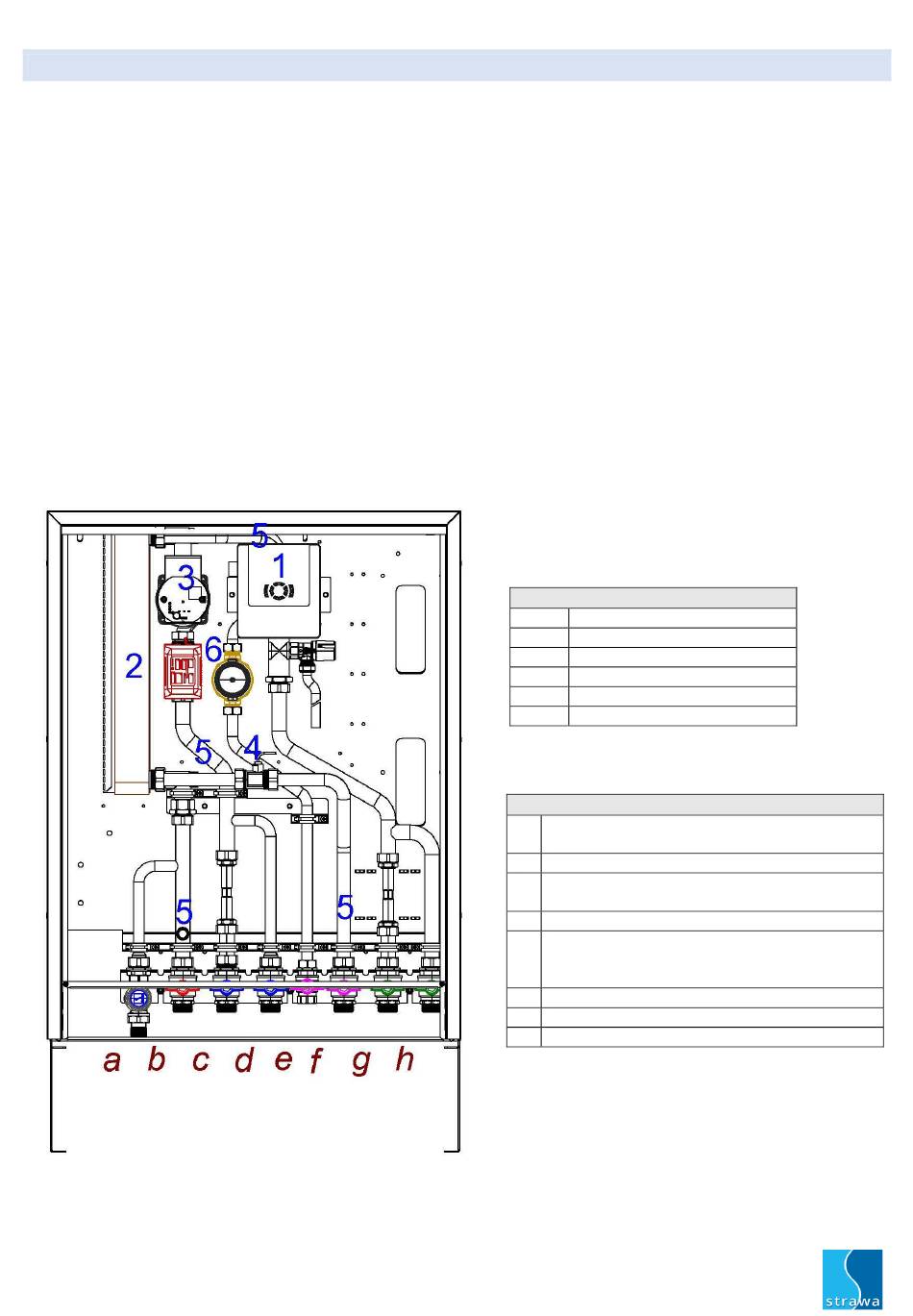

2.2 FUNKTIONSBESCHREIBUNG FRIWARA -W / W-HT
Trinkwasserversorgung:
Die Wohnungsübergabestationen Friwara funktionieren im Durchlaufprinzip und sorgen für eine stetige, komfortable
und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei
Bedarf über einen verbauten Edelstahlplattenwärmeübertrager (2). Durch die thermische Länge des Übertragers wird
eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler (1)
vorgegeben Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor (4),
Temperaturfühlern (5) und PWM-Ladepumpe (3). Der elektronische Spezialregler (1) gewährleistet auch bei
schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige
Versorgerkreis wird über ein Zonenventil (6) nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt.
Nach Beendigung des Zapfvorganges wird das Ventil (6) sofort geschlossen.
Wohnraumbeheizung:
Je nach Stationstyp dienen die Wohnungsübergabestationen der Wohnraumbeheizung. Die hierfür wählbaren
Bausätze unterscheiden sich in folgenden Punkten:
➢ Beheizung durch Heizkörper
➢ Beheizung durch Heizkörper und externer Fußbodenheizung
Technische Änderungen Vorbehalten Stand April 2021
Friwara-W / W-HT AP kompakt
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Seite 6 von 35
Zahlen Beschreibung
1
Frischwasserregler 1.0
2
Plattenwärmeübertrager
3
PWM-Ladepumpe
4
Volumenstromsensor
5
4x PT-1000 Fühler
6
Orkli Zonenventil
Buchstaben Beschreibung
Vorlauf Hochtemperaturabgang (optional:
a
inkl. Zonenventil für Sommerabschaltung)
b
Vorlauf Primär (inkl. Schmutzfänger)
Rücklauf Primär (Kugelhahn,
c
Strangregulierventil als Zubehör)
d
Rücklauf Hochtemperaturabgang
Zirkulation (optional; bauseitiger
e
Abwasseranschluss für das Sicherheitsventil
ist zu beachten!)
f
Warmwasserausgang
g
Kaltwasserzulauf
h
Kaltwasserabgang
