5. MONTAGE
Die dargestellten Abbildungen sind eine Prinzipdarstellung ohne Anspruch auf Vollständigkeit.
Alle Angaben sind ohne Gewähr.
5.1 FRIWARA-W / W-HT KOMPAKT AP
Die Friwara-W oder Friwara-W-HT Station wird als kompakte Station geliefert. Tür (3) ist separat verpackt und kann
für die spätere Montage aufbewahrt werden
✓ Aufputzrahmen (4) durch Lösen der jeweils vier Flügelmuttern (6) links und rechts von der Zarge nach vorn
ziehen
✓ Montieren Sie den beiliegenden Stabilisator (5) am untersten Ende des Aufputzkastens,
✓ Schrankfüße (7) in gewünschter Höhe am Seitenteil (11) befestigen und fixieren
✓ Aufputzrahmen nach Bautiefe (180 mm) ausrichten und in den Langlöchern (6) befestigen
✓ das Estrichprallblech (2) in die vorgesehenen Laschen einführen.
✓ Bitte entnehmen Sie die Klebepads aus der Verpackung und kleben diese an die Rückwand.
Diese dienen der Schalentkopplung und als Abstandshalter für die Montage des Rahmens
Tür erst nach Rohbauphase montieren
✓ Tür in Blendrahmen einhängen und verschließen

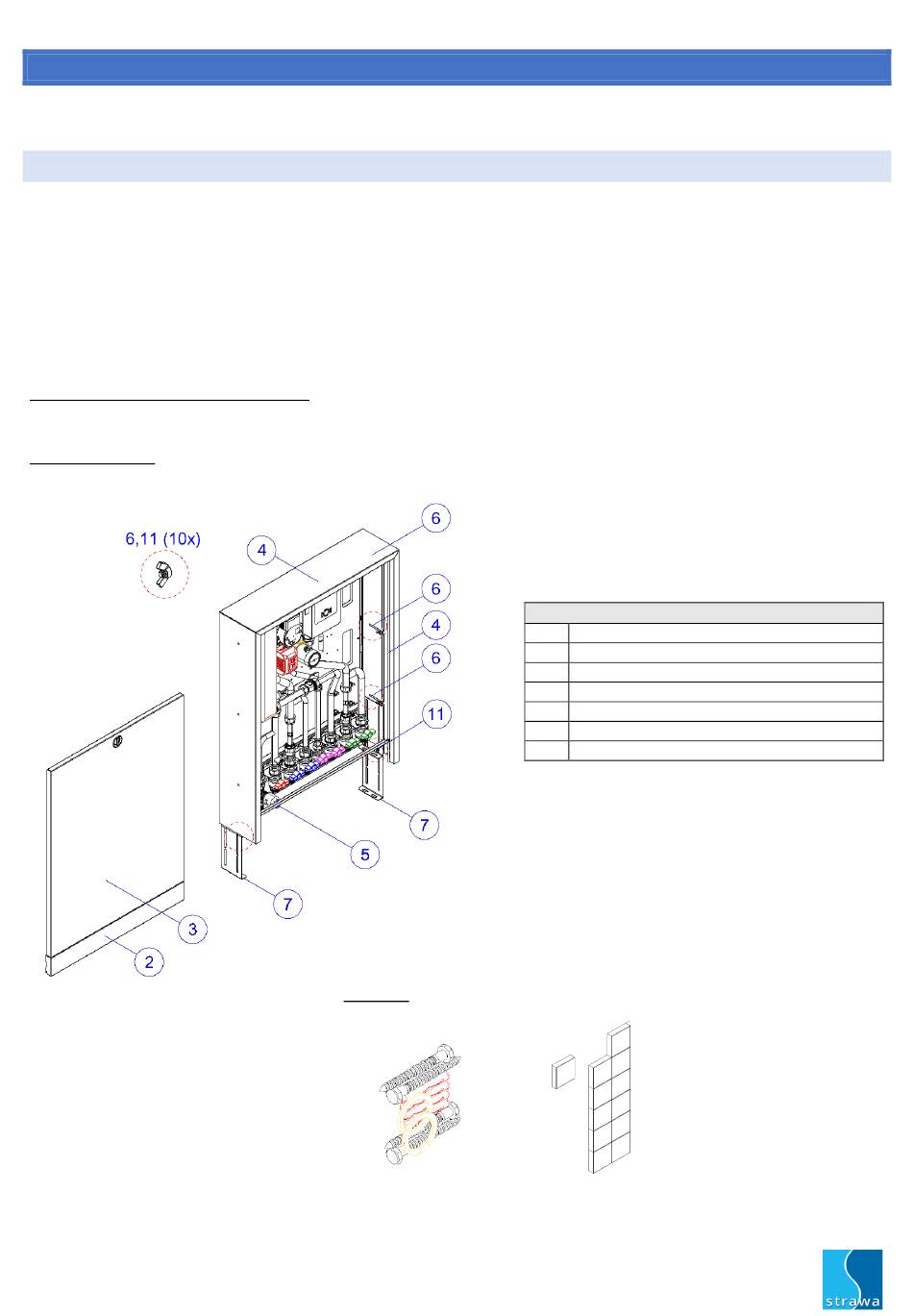

Montagezustand:
Technische Änderungen Vorbehalten Stand April 2021
Friwara-W / W-HT AP kompakt
Zubehör: Schrauben + Dübel + Klebepads
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Seite 9 von 35
Zahlen Beschreibung
2
Estrichprallblech
3
Tür
4
Aufputzrahmen
5
Stabilisator
6
Flügelmutter und Langloch
7
Verstellbare Füße
11
Flügelmutter für verstellbare Füße
