Strawa FB-Anschlussstation H-63 VA-W2-WMZ Bedienungsanleitung

Strawa FB-Anschlussstation H-63 VA-W2-WMZ Bedienungsanleitung

Werbung

Bedienungsanleitung
FB-Anschlussstation H-63 VA-W2-WMZ
Beschreibung

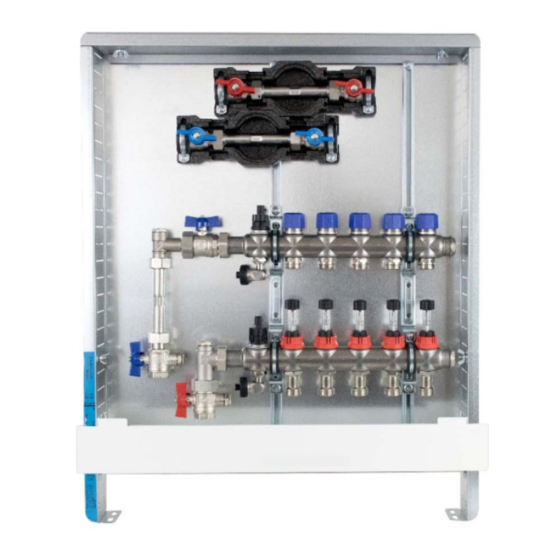

Wärmestation für Flächenheizung und -kühlung, bestehend aus vormontiertem Heizkreisverteiler e-class 63 mit
Wärmezählerverrohrung im Unterputz-Verteilerschrank 80 und eingebauter Kalt- und Warmwasserzählerstrecke.
Der Primäranschluss ist vertikal ausgerichtet.
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur 70 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
56+826302
Schrank
435 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
56+826309
Schrank
875 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 03/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
4 bar
3
4
56+826303
56+826304
490 x 710
490 x 710
10
11
56+826310
56+826311
875 x 710
875 x 710
5
6
56+826305
56+826306
575 x 710
725 x 710
12
13
56+826312
56+826313
1025 x 710
1025 x 710
strawa Wärmetechnik GmbH
Telefon
Gottlieb-Daimler-Straße 4
Telefax
D - 99869 Schwabhausen
info@strawa.com
www.strawa.com
Modul 1
Art.-Nr.: 56+826305
7
8
56+826307
56+826308
725 x 710
725 x 710
14
15
56+826314
56+826315
1025 x 710
1025 x 710
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
