Bedienungsanleitung

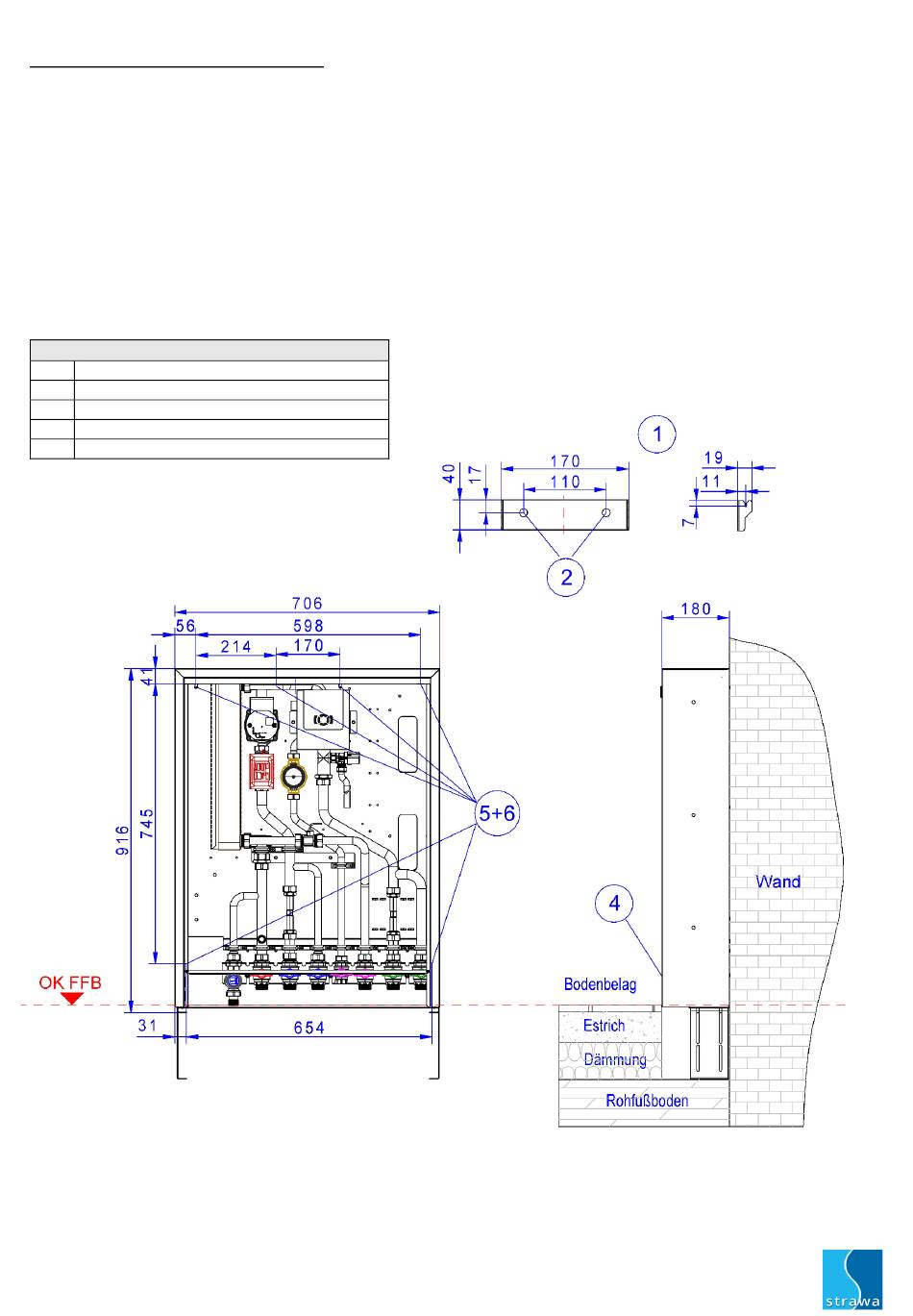

Montagebohrungen für Zarge markieren:
✓ Montagebohrungen (2) für das Montageblech (1) markieren und anfertigen
✓ Montagebohrungen (5) und (6) für die Zarge (4) markieren und anfertigen
✓ Achten Sie auf eine fachgerechte Befestigung für die Wand
✓ Fertigen Sie die Bohrungen so an, dass die mitgelieferten Dübel bündig in den Bohrlöchern versenkt werden
können
✓ Achtung: Die gestanzten Blechteile können scharfkantig sein - tragen Sie zur Montage bitte
Schutzhandschuhe
✓ nun kann die Zarge waagerecht auf das Montageblech (1) gehangen werden
✓ Beachten Sie bei bodenstehender Montage die Höhe gemäß Maßzeichnung (siehe Pkt. 4.1)
✓ Zarge mit beiliegenden Schrauben befestigen
✓ Achtung: Die Standfüße am Rohfußboden fixieren. Sie bieten nicht ausreichend Stabilität als alleinige
Befestigung für die kompakte Station
✓ Die Verrohrung der Kugelhahnanschlussleiste kann erfolgen
Zahlen Beschreibung
1
Montageblech
2
Montagebohrung
4
Einbauzarge
5
Aussparung für Montageblech
6
Montagebohrung
Technische Änderungen Vorbehalten Stand April 2021
Friwara-W / W-HT AP kompakt
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Seite 10 von 35
