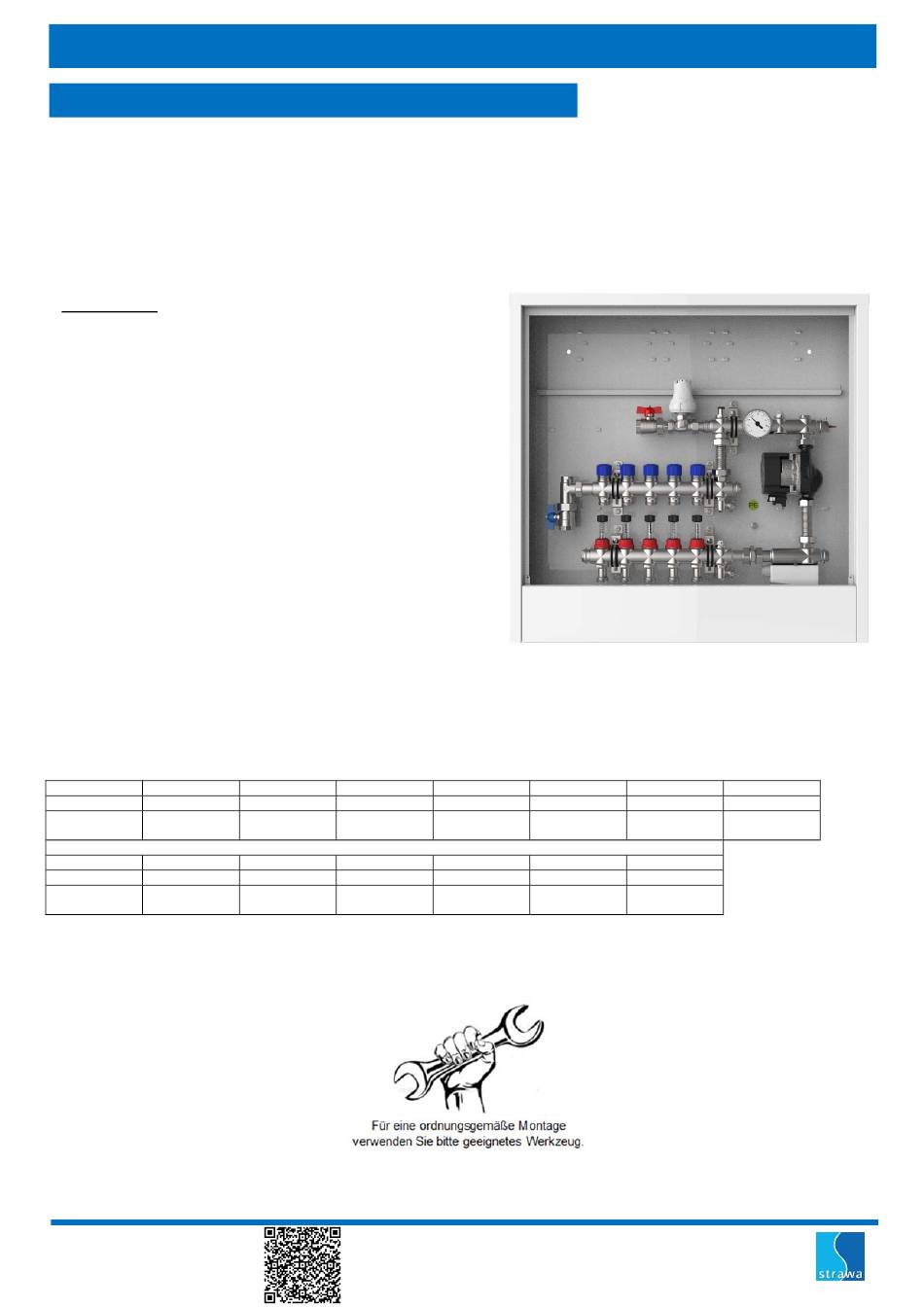

Bedienungsanleitung
Comfort Regelstation FBR-63-V-CA

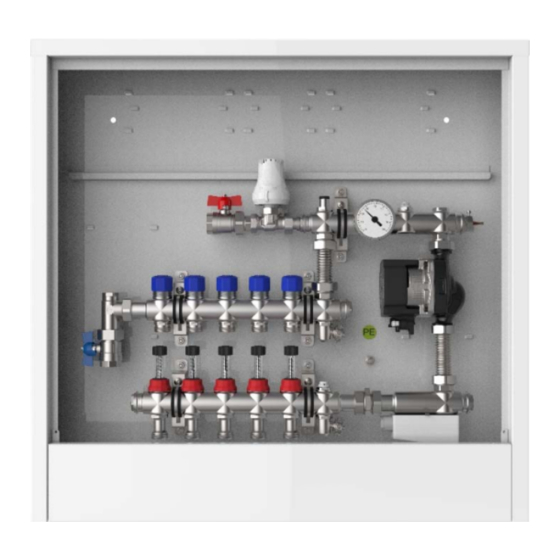

Beschreibung:
Regelstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauf-
temperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur, Festwertregelset, Umwälzpumpe
und STB - im Aufputzschrank CA.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken und strawalogiX Klemmleiste mit
Stellantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
strawatherm Stellantrieb
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5303200302
Schrank
732 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
5303200309
Schrank
1032 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 03/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
3
4
5303200303
5303200304
732 x 710
732 x 710
10
11
5303200310
5303200311
1032 x 710
1032 x 710
5
6
5303200305
5303200306
732 x 710
882 x 710
12
13
5303200312
5303200313
1182 x 710
1182 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5303200305
7
8
5303200307
5303200308
882 x 710
882 x 710
14
5303200314
1182 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strawa Comfort Regelstation FBR-63-V-CA
Inhaltszusammenfassung für Strawa Comfort Regelstation FBR-63-V-CA
- Seite 1 Bedienungsanleitung Modul 1 Comfort Regelstation FBR-63-V-CA Beschreibung: Regelstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauf- temperatur einstellbar von 20-50 °C Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur, Festwertregelset, Umwälzpumpe und STB - im Aufputzschrank CA.
-
Seite 2: Comfort-Aufputz-Verteilerschrank Ca
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. Sicherheit Die Schränke erfüllen keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 3: Anschlussgarnitur Vertikal
Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4... -
Seite 4: Fb-Anschlussverteiler E-Class 63
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Regolux ® ist nicht vorgesehen. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 5: Fehlerbehebung
Leistungsstufe → Auslegung und Kenn- linie prüfen und ggf. auf niedrigeren Wert stellen Luft in der Anlage oder in der Umwälzpumpe → Festwertregelset bzw. Heizkreisverteiler entlüften, Entlüftungsprogramm der Pumpe aktivieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4... - Seite 6 Aus der Pumpe kann Restwasser austreten. Es ist dafür zu sorgen, Fehlerbehebung bei blockierter Pumpe dass der elektrische Anschluss der Pumpe nicht nass wird. siehe letzte Seite strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 7 Display in die Einstallansicht wechselt und die LEDs für 2 Sekunden die aktuelle Einstellung anzeigen. Wird die Taste länger als zwei Sekunden nicht gedrückt, wechselt das Display wieder zurück in die Statusanzeige Kennlinien strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 8 Lagerplatte gleichmäßig wieder auf Spaltrohrtopf aufsetzen → rastet ein Laufrad darf nicht festsitzen und muss drehbar sein 10 Statorgehäuse mit Hilfe der vier Inbusschrauben wieder an Pumpengehäuse montieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
