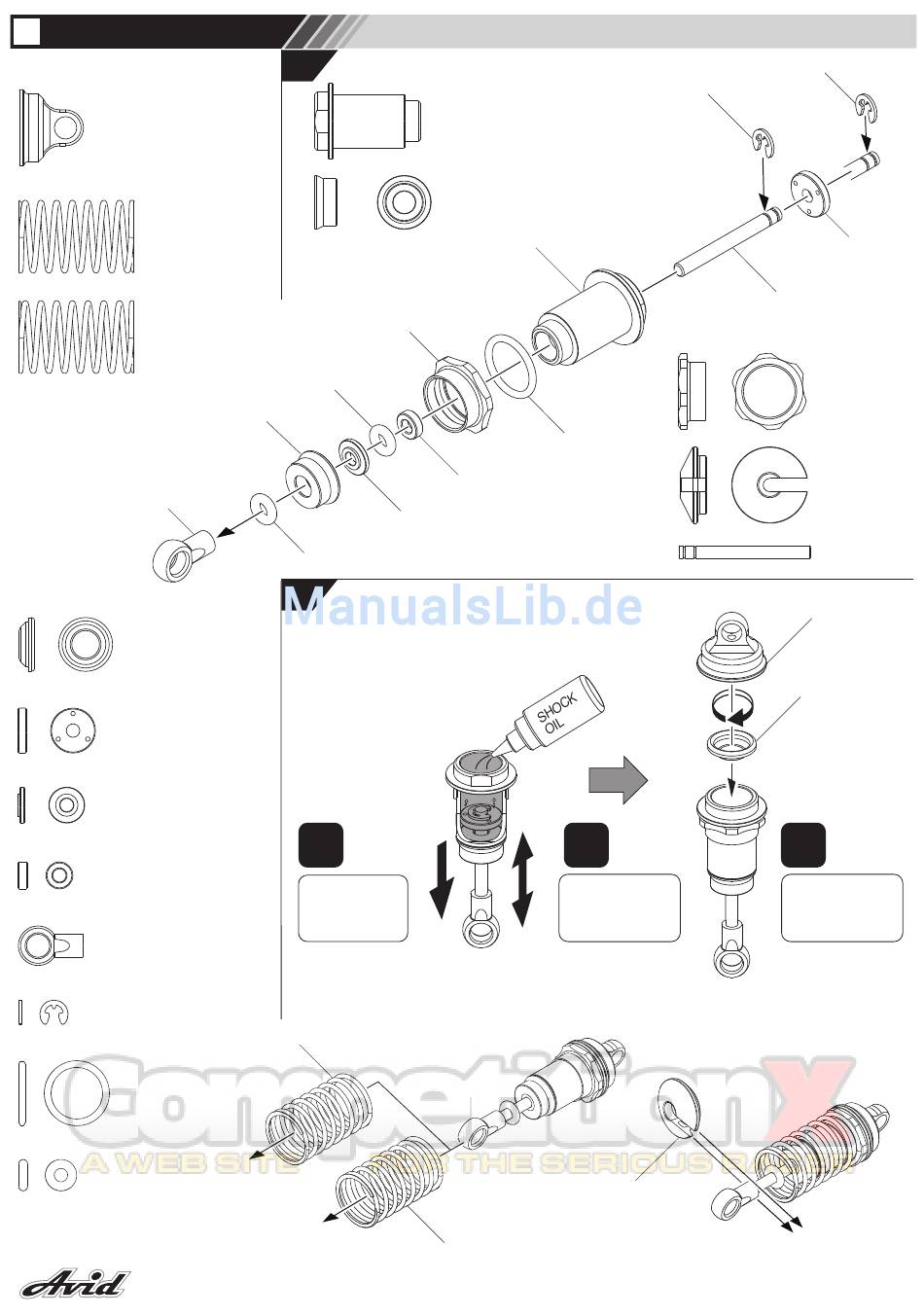

Robitronic Avid Bedienungsanleitung Seite 14

10
Shock
RA0153 X4
Upper shock cap
Obere Stoßdämpferkappe
RA0166 X2
Shock spring (gray)
Stoßdämpfer-Feder grau
RA0165 X2
Shock spring (white)
Stoßdämpfer-Feder weiß
RA0600/3
RA0156/3 X4
Diaphragm
Volumenausgleich
RA1100/5 X4
Piston 3-holes
Kolbenplatte 3-Loch
RA1100/2 X4
End washer for seal
Abschluß-Scheibe für Dichtung
RA1100/1 X4
Washer for o-ring
Scheibe für O-Ring
RA0600/3 X4
Lower ball end for shock
Unterer Kugelkopf für Stoßdämpfer
RA0215 X8
C-clip 3mm
Sicherungsscheibe 3mm
RA0156/2 X4
O-ring adjust nut
O-Ring für Einstellmutter
RA0156/1 X8
O-ring
O-Ring
25
RA0152/4
RA0156/1
RA0152/3
RA0156/1
26
STEP
1
*Pull down the piston
*Kolbenstange herunter
ziehen
RA0166 (gray) for front
BAG M
RA0152/2 X4
Shock body
Stoßdämpfergehäuse
RA0152/3 X4
Lower shock cap
Untere Stoßdämpferkappe
RA0152/2
RA0156/2
RA1100/1
RA1100/2
STEP
*Move shaft up and down
to remove bubbles.
*Kolbenstange auf und ab
bewegen, um Luftblasen zu
entfernen.
RA0165 (white) for rear
12
RA0215
(Not Include)
2
RA1100/3
RA0215
RA1100/5
RA0158
RA0152/4 X4
Adjust nut
Einstellmutter
RA1100/3 X4
Spring holder
Federteller
RA0158 X4
Shock shaft
Kolbenstange
RA0153
RA0156/3
STEP
3
*Check if piston moves
smoothly.
*Prüfen Sie Kolbenstange
auf gleichmäßige Leichtgän-
gigkeit.
