Ausgabe 2017-07-20
Produktbeschreibung

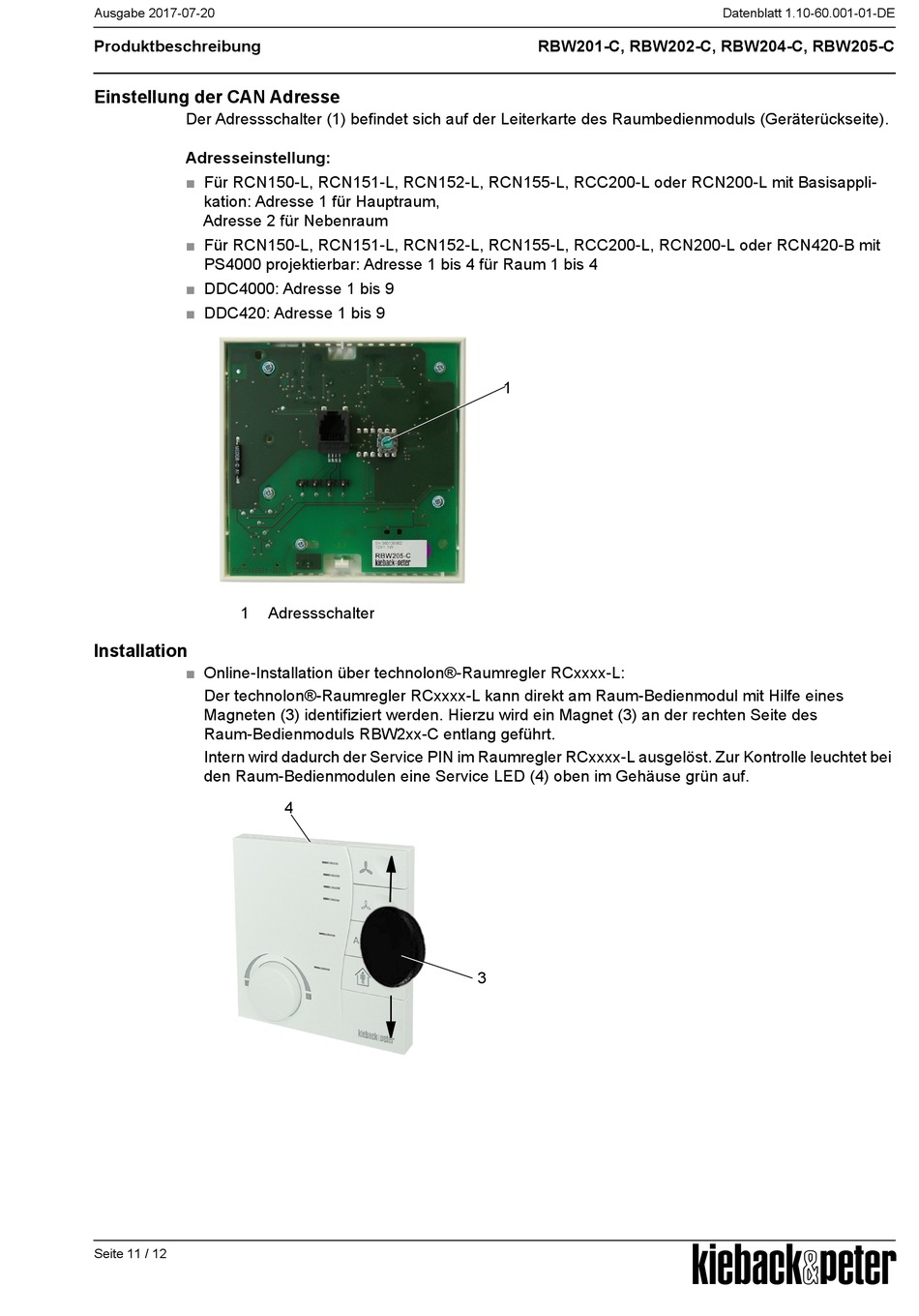

Einstellung der CAN Adresse
Der Adressschalter (1) befindet sich auf der Leiterkarte des Raumbedienmoduls (Geräterückseite).
Adresseinstellung:
■
Für RCN150-L, RCN151-L, RCN152-L, RCN155-L, RCC200-L oder RCN200-L mit Basisappli-
kation: Adresse 1 für Hauptraum,
Adresse 2 für Nebenraum
■
Für RCN150-L, RCN151-L, RCN152-L, RCN155-L, RCC200-L, RCN200-L oder RCN420-B mit
PS4000 projektierbar: Adresse 1 bis 4 für Raum 1 bis 4
■
DDC4000: Adresse 1 bis 9
■
DDC420: Adresse 1 bis 9
1
Installation
■
Online-Installation über technolon®-Raumregler RCxxxx-L:
Der technolon®-Raumregler RCxxxx-L kann direkt am Raum-Bedienmodul mit Hilfe eines
Magneten (3) identifiziert werden. Hierzu wird ein Magnet (3) an der rechten Seite des
Raum-Bedienmoduls RBW2xx-C entlang geführt.
Intern wird dadurch der Service PIN im Raumregler RCxxxx-L ausgelöst. Zur Kontrolle leuchtet bei
den Raum-Bedienmodulen eine Service LED (4) oben im Gehäuse grün auf.
Seite 11 / 12
Adressschalter
4
RBW201-C, RBW202-C, RBW204-C, RBW205-C
1
3
Datenblatt 1.10-60.001-01-DE
