Ausgabe 2014-10-24
Produktbeschreibung

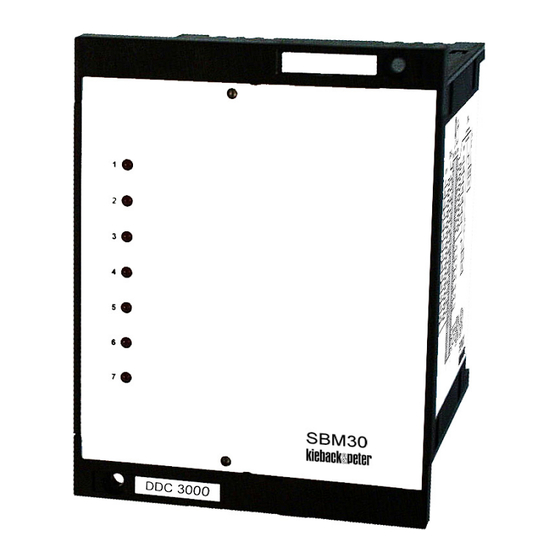

SBM30 Ein-Ausgabe-Modul
Anwendung
Der SBM ist ein Ein-Ausgabe-Modul am Schalt-
schrankbus mit 21 analogen Eingängen und 7 analogen
Ausgängen.
Jeder analoge Eingang ist durch einen separaten
Parameter umschaltbar auf Messelement KP10 oder
Spannungssignal 0..10 V.
Die analogen Ausgänge sind für 0..10 V vorbereitet.
Zugehörige LED zeigen den Zustand des analogen
Ausganges an.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Einbaumaße ........................................................................................................................................................3
Anschluss ..............................................................................................................................................................4
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Zmeny vyhradené - Změny vyhrazeny - Zmiany zastrzeżone - Возможны
изменения - A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.50-40.030-01-DE
SBM30
Seite
