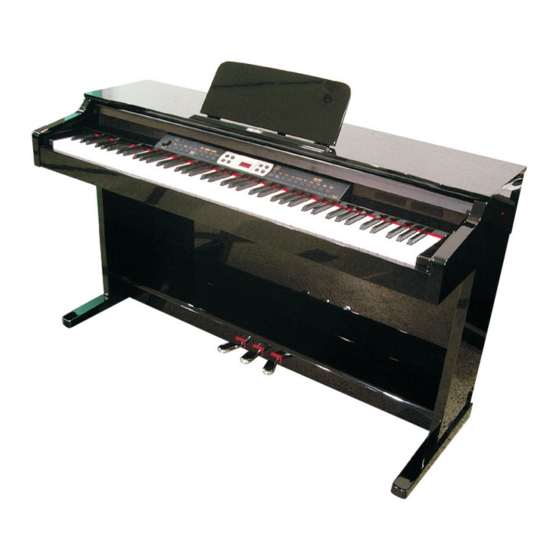

- Seite 1 Bedienungsanleitung DIGITAL PIANO DP 40 BP / DP 40 RW By Thomann Dezember 2003...
- Seite 2 Vielen Dank, dass Sie sich für dieses Digital-Piano entschieden haben. Durch die hohe Qualität der Samples, die in diesem Instrument verwendet werden, wird ein hochqualitativer Sound gewährleistet. Die Kombination aus Digital-Piano mit integrierten Keyboardfunktionen ermöglicht viele Spielweisen. Um lange Freude an diesem Instrument haben zu können, bitten wir Sie unten stehende Hinweise genau zu beachten und diese Anleitung aufmerksam durchzulesen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Aufbau Grundsätzliche Bedienung Anschlüsse - Netzanschluss - Kopfhöreranschluss - Aux OUT Pedalerie - MIDI In/Out Spielen 10-14 1. Power & Lautstärke 2. Voice/Dual Voice 3. Metronom 4. DSP (Digital Signal Processor) 5. Transpose 6. Tempo 7. Anschlag 8. Record & Playback 12-13 9. -
Seite 4: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör 1. Bitte überprüfen Sie nach dem Öffnen des Kartons, ob die alle hier aufgeführten Teile vorhanden sind: 1. Gehäuse 6. Pedalerie 2. Notenhalter 7. 4 Handschrauben 3. Rechtes Seitenteil 8. 9 Schrauben 4. Linkes Seitenteil 9. 4 Schraubenblenden 5. -
Seite 5: Aufbau
Aufbau Bitte folgen Sie diesen Anweisungen, um Ihr Gerät aufzubauen: Legen Sie die Pedalerie zwischen das rechte und linke Seitenteil und schrauben Sie es mit den im Lieferumfang enthaltenen langen Schrauben fest. Um die Rückwand am Fußteil zu befestigen benötigen Sie 2 Schrauben pro Seite (im Lieferumfang enthalten) und eine unten in der Mitte. - Seite 6 Aufbau Legen Sie nun das Oberteil des Instruments auf das bereits fertig zusammengeschraubte Unterteil und schrauben Sie es mit den Handschrauben von unten fest. Schliessen Sie nun den Netzstecker an der Geräterückseite an und befestigen Sie den Kabelführer auf der Innenseite des linken Seitenteils. Kabelführer...
-
Seite 7: Grundsätzliche Bedienung
Ansicht Draufsicht Rückseite Vorderseite Bedienteil Soft Pedal Pedalanschluss Sostenuto Pedal MIDI In/Out Sustain Pedal Output Notenhalter Netzanschluss Tastatur Kopfhöreranschluss... - Seite 8 Bedienteil An/Aus Klangfarbe & Demo Song Auswahl Lautstärke 0- Piano 1 Dual Voice 1- Piano 2 2- E-Piano 1 Touch 3- E-Piano 2 Record 4- Harpsichord Track A 5- Vibes Track B 6- Strings Repeat 7- Chorus Metronom 8- Jazz Organ Transpose 9- Church Organ Tempo...
-
Seite 9: Anschlüsse
Anschlüsse Netzanschluss 1. Schliessen Sie das 2. Stellen Sie sicher, Netzkabel an der dass das Gerät dafür vorgesehenen ausgeschaltet ist, Buchse am Gerät während Sie die Stromversorgung anschliessen. 3. Beim Einschalten des 4. Nun können Sie Instruments bitte den das Netzkabel mit Lautstärkeregler auf der Steckdose Minimum stellen. -
Seite 10: Pedalerie
Anschlüsse Anschliessen der Pedale Schliessen Sie den Anschluss des Pedals am dafür vorgesehenen Anschluss auf der Rückseite des Gerätes an. MIDI In/Out MIDI bedeutet Musical Instrument Digital Interface. Mit diesem Anschluss ist es möglich, das Gerät mit einem Computer zu verbinden, bzw. andere Sounderzeuger damit anzusteuern oder das Instrument selbst als Sounderzeuger zu nutzen. -
Seite 11: Spielen
Spielen 1. Anschalten und Lautstärke 2. Stellen Sie am Volume- 1. Betätigen Sie den Power- Regler die gewünschte Schalter. Die LED leuchtet auf. Lautstärke ein. Falls die LED nicht aufleuchtet, bitte die Verbindung zum Netzteil überprüfen. Falls die LED leuchtet, und kein Ton zu hören ist, könnte die Lautstärke noch auf Minimum eingestellt sein. -
Seite 12: Dsp (Digital Signal Processor)
Spielen 4. DSP (Digital Signal Processor) Drücken Sie die DSP-Taste um DSP an- oder auszuschalten. Der momentane Zustand wird im Display angezeigt. 5. Transpose Die Transpose-Funktion erlaubt es Ihnen, das Gerät bis zu 12 Schritte nach unten zu stimmen. Die Position wird im Display angezeigt. -
Seite 13: Anschlag
Spielen 7. Anschlag Betätigen Sie die TOUCH-Taste um den Anschlag des Instruments zu ändern. Es stehen 3 Stufen zur Auswahl. Stufe 2 wird automatisch beim Einschalten des Gerätes aktiv. Um den Anschlag des Gerätes komplett auszuschalten, drücken Sie die TOUCH-Taste bis OFF im Display erscheint. -
Seite 14: Demo Song
Spielen 9. Demo Song Auswählen eines Demo-Songs Halten Sie die SELECT -Taste gedrückt, und die Nummer des aktuellen Demo-Songs erscheint im Display. Über die Tasten 01-09 können Sie den Demo Song, den Sie anhören wollen auswählen. Spielen eines Demo-Songs als Sequenz Betätigen Sie die DEMO-ALL- Taste um den Demo-Song als Sequenz zu starten. -
Seite 15: Pedalerie
Spielen Wiederholen des Demo-Songs Während ein Demo-Song läuft, können Sie durch betätigen der REPEAT-Taste einen Anfangspunkt setzen, ab welchem Sie den Song hören wollen. Durch nochmaliges betätigen der REPEAT-Taste wird ein Endpunkt gesetzt. Erst mit betätigen der STOP-Taste endet der Song. Ändern der Geschwindigkeit eines Demo-Songs Während der Demo-Song... -
Seite 16: Midi
MIDI Was ist Midi? MIDI ist ein weltweiter Standard der es verschiedenen Musikinstrumenten erlaubt, mit Computern oder anderen Musikgeräten zu “kommunizieren”. Auf der Rückseite des Instruments befinden sich zwei verschiedene MIDI-Anschlüsse: MIDI IN Mit diesem Anschluss kann das Gerät MIDI-Daten eines anderen Gerätes empfangen. -
Seite 17: Technische Daten
Technische Daten Keyboard 88 gewichtete Tasten Voice 10 Voices Demo Song 20 Demo Songs Display Tasten POWER SWITCH, VOLUME SWITCH, DUAL, DSP, TOUCH, RECORD, TRACK A, TRACK B, REPEAT, METRONOME, TRANSPOSE +/-, TEMPO +/-, DEMO ALL, RECORD - PLAY/STOP, DEMO - SELECT/ START/STOP, VOICE SELECT 0-9 Transpose 12 Halbtöne über oder unter Standard... -
Seite 18: Voice List
Klänge Name of Voice Name of Voice on Panel Demo-Songs...
