Inhaltszusammenfassung für thomann DP-26

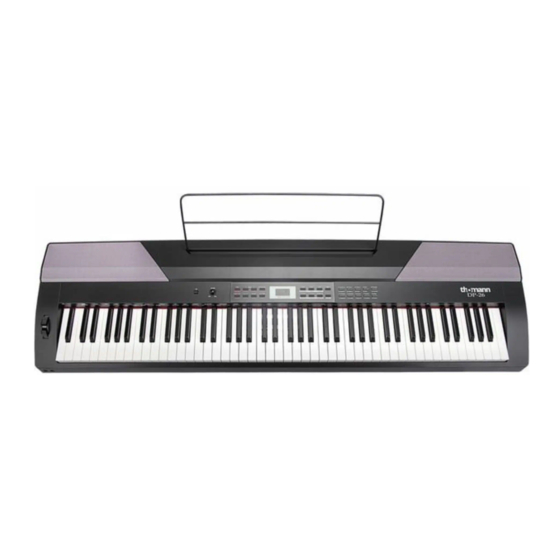

- Seite 1 DP-26 Digitalpiano...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 02.04.2024, ID: 352258 (V7)
-
Seite 3: Inhaltsverzeichnis
7.20.2 Übungsstücke auswählen..................25 7.20.3 Übungsfunktion rechte Hand / linke Hand........... 26 7.21 Aufnahmefunktion..................... 26 7.21.1 Aufnahme vorbereiten..................26 7.21.2 Aufnehmen....................... 27 7.21.3 Aufnahme beenden....................27 7.21.4 Aufnahme wiedergeben..................27 7.21.5 Einzelne Aufnahmen löschen................27 7.21.6 Alle Aufnahmen löschen..................28 DP-26 Digitalpiano... - Seite 4 7.23 MIDI-Funktionen......................28 7.23.1 Was ist MIDI?......................28 7.23.2 USB-Verbindung...................... 28 7.23.3 MIDI-Verbindung....................29 7.23.4 Controller-Einstellungen..................29 7.24 Werkseinstellungen....................30 Übungs- und Demostücke....................31 Styles-Liste..........................33 Voice-Liste..........................34 MIDI-Implementierungstabelle..................35 Technische Daten......................... 37 Stecker- und Anschlussbelegungen................39 Umweltschutz........................40 DP-26 Digitalpiano...
- Seite 5 DP-26 Digitalpiano...
-
Seite 6: Allgemeine Hinweise
Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierli‐ chen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signalwörter, die in diesem Dokument verwendet werden. -
Seite 7: Sicherheitshinweise
Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeignete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen. DP-26 Digitalpiano... -
Seite 8: Leistungsmerkmale
Split-, Duett- und Duo-Modus Metronom Transponierfunktion Integrierte Lautsprecher Anschlüsse: 2 × Kopfhörerausgang, MIDI Out, USB-MIDI, Sustain-Pedal, Aux IN, Aux OUT Betriebssystem: Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller Abschaltautomatik, deaktivierbar 12-V-Netzteil, Sustainpedal und Notenständer im Lieferumfang enthalten DP-26 Digitalpiano... -
Seite 9: Aufbauanweisungen
Digitalpiano an die Versorgungsspannung anschließen oder mit anderen Geräten verbinden. Dies dient dem Schutz der Lautsprecher vor Beschädigungen. Verbinden Sie das Kabel am Netzteilausgang mit der Eingangsbuchse [12V] auf der Rückseite des Pianos. Stecken Sie den Stecker des Netzkabels in eine ordnungs‐ gemäß geerdete Netzsteckdose. DP-26 Digitalpiano... -
Seite 10: Bedienfeld Und Anschlüsse
. / 0 1 7 8 9 : Tab. 1: Bedienelemente und Funktionstasten mit Einfachbelegung 7 Taste zum Ein- und Ausschalten des Pianos 8 [VOLUME] | Drehregler zum Einstellen der Lautstärke 17 Display 21 [DUET] | Taste zum Aktivieren/Deaktivieren der Duett-Funktion DP-26 Digitalpiano... - Seite 11 Aktiviert/deaktiviert den Dual-Modus. [SONG]/[LOWER] Aktiviert/deaktiviert den Song-Modus. Aktiviert/deaktiviert den Split-Modus. [–/NO]/[TWINOVA] Verringert den angezeigten Wert. Aktiviert/deaktiviert den TWINOVA-Modus. [+/YES]/[SCALE] Erhöht den angezeigten Wert. Aktiviert/deaktiviert die Auswahl der histori‐ schen Stimmungen. [TRANSPOSE]/[HARMONY] Aktiviert/deaktiviert die Transponier-Funk‐ Aktiviert/deaktiviert den Harmonie-Modus. tion. DP-26 Digitalpiano...
- Seite 12 39 [HARMONY] | Tasten zur Auswahl einer Voreinstellung im Harmoniemodus 40 [MELODY OFF] | Tasten zum Aktivieren/Deaktivieren des Übungs-Modus und zum Stummschalten der Stimme der rechten bzw. linken Hand 41 [METRONOME] | Tasten zur Auswahl des Metronom-Sounds 42 [ACCOMP] | Tasten zum Erhöhen/Verringern der Lautstärke der Begleitspur DP-26 Digitalpiano...
- Seite 13 50 [AUX IN] | Eingangsbuchse zum Anschluss eines externen Audiogeräts (z.B. MP3- oder CD-Player) (6,35-mm-Klinke) 51 [AUX OUT] | Ausgangsbuchse zum Anschluss des Digitalpianos an einen Verstärker, eine Stereoanlage, ein Mischpult oder ein Aufnahmegerät (6,35-mm-Klinke) 52 [12V] | Anschluss für Netzteil DP-26 Digitalpiano...
-
Seite 14: Anschlussmöglichkeiten
PC verbinden. Verwenden Sie ein aktuelles Betriebssystem, das vom Anbieter noch unter‐ stützt wird, um technische Schwierigkeiten zu vermeiden. MIDI-Gerät über MIDI OUT Über die MIDI-Schnittstelle können Sie MIDI-Daten an ein externes MIDI-Gerät MIDI IN MIDI OUT senden. DP-26 Digitalpiano... - Seite 15 Über die Anschlussbuchse [SUSTAIN] können Sie ein Sustain-Pedal an das Digital‐ piano anschließen. Pedalerie Über die Anschlussbuchse auf der Unterseite des Digitalpianos können Sie das Drei‐ fach-Pedal (Sustain, Sostenuto und Soft) des optionalen Thomann Originalständers (Art.-Nr. 352262) anschließen. DP-26 Digitalpiano...
-
Seite 16: Ein- Und Ausschalten Und Grundlegende Bedienung
Normal | Einstellung, die dem üblichen Ansprechverhalten einer Klaviatur entspricht. Hart | Bei dieser Einstellung ist die Lautstärke auch bei hartem Anschlag niedriger als üblich. Halten Sie die Taste [SHIFT] gedrückt und stellen Sie mit den Pianotastasten im Bereich [TOUCH] die Anschlagempfindlichkeit ein. DP-26 Digitalpiano... -
Seite 17: Feinstimmen
Halten Sie die Taste [SHIFT] gedrückt und stellen Sie die gewünschte Taktart ( „0“ … „9“ ) mit den Pianotastasten [METRONOME] ein. Metronomklang einstellen Halten Sie die Taste [SHIFT] gedrückt und wechseln Sie mit der Pianotaste [VOCAL] zwischen den Einstellungen „normal sound“ und „human voice“ . DP-26 Digitalpiano... -
Seite 18: Tempo
ð Das Display zeigt den eingestellten Wert. Benutzen Sie die Tasten [NO] und [YES], um die Tonhöhe in einem Bereich von „–12“ … „12“ anzupassen. Drücken Sie gleichzeitig [NO] und [YES], um die Tonhöhe wieder auf die Vorein‐ stellung zurückzusetzen. DP-26 Digitalpiano... -
Seite 19: Resonanz-Effekt
Halten Sie die Taste [SHIFT] gedrückt und stellen Sie die Effekttiefe mit Piano‐ tastasten [REVERB ] bzw. [CHORUS] ein. Pianotaste im Bereich [REVERB] im Bereich [CHORUS] Zimmer Leichter Choruseffekt Kleiner Saal Mittlerer Choruseffekt Großer Saal Starker Choruseffekt Verzögerung Flangereffekt Rechts-/Links-Verzögerung Rotierend DP-26 Digitalpiano... -
Seite 20: Equalizer
ð Das Display zeigt „d-1“ . Die LED der Taste [DEMO] leuchtet. Wechseln Sie mit [NO] und [YES] zwischen den beiden Demostücken. Drücken Sie erneut [DEMO], um die Wiedergabe der Demostücke zu beenden. ð Die LED der Taste [DEMO] erlischt. DP-26 Digitalpiano... -
Seite 21: Demomodus
Wenn Sie jetzt eine Taste drücken, erklingen beide Stimmen gleichzeitig. Drücken Sie die Taste [DUAL] erneut, um den Dualmodus zu beenden. Wenn die Tastatur gesplittet ist, wirkt der Dualmodus nur auf die Tasten rechts vom Splitpunkt der Tastatur. DP-26 Digitalpiano... -
Seite 22: Duettmodus
ð Das Display zeigt den Standardwert „oFF“ . Voreinstellung auswählen Halten Sie die Taste [SHIFT] gedrückt und wählen Sie mit den Pianostasten [HARMONY] eine der drei Voreinstellungen: Voreinstellung Anzeige „H-1“ Octave 1 „H-2“ Octave 2 „H-3“ DP-26 Digitalpiano... -
Seite 23: Splitmodus
Halten Sie die Taste [SHIFT] gedrückt und legen Sie mit den Pianotasten [OCTAVE] den gewünschten Oktav-Bereich fest ð Das Display zeigt den gewählten Bereich an, z.B. „1“ . 7.19 Spielen mit Begleitfunktion Das Digitalpiano bietet insgesamt 50 Styles zur Auswahl, siehe Ä Kapitel 9 „Styles- Liste“ auf Seite 33. DP-26 Digitalpiano... -
Seite 24: Style Auswählen
Wenn Sie [FILL A/B] gedrückt halten, während ein Style gespielt wird, so wird das ausgewählte Füllmuster so lange gespielt, bis Sie die Taste wieder loslassen. Die LED der Taste [FILL A/B] blinkt, solange Sie die Taste gedrückt halten. DP-26 Digitalpiano... -
Seite 25: Lautstärke Der Begleitspur, Stummschalten
Drücken Sie erneut [SONG], um den Modus zu verlassen. 7.20.2 Übungsstücke auswählen Auswahl über Funktionstasten Wechseln Sie mit [SONG] in den Modus zur Wiedergabe von Übungsstücken. Die LED der Taste [SONG] leuchtet. Benutzen Sie die Tasten [NO] und [YES], um einen Song auszuwählen. DP-26 Digitalpiano... -
Seite 26: Übungsfunktion Rechte Hand / Linke Hand
Speicherplatzes für Benutzer-Songs „nFx“ . Wählen Sie mit [NO] und [YES] einen freien Speicherplatz für die Aufnahme. Belegte Speicherplätze werden als „r-x“ am Display angezeigt. Diese Aufnahmen können jederzeit überschrieben, jedoch nicht wieder her‐ gestellt werden! DP-26 Digitalpiano... -
Seite 27: Aufnehmen
Drücken Sie zum Beenden der Wiedergabe erneut [PLAY/STOP]. ð Die LED der Taste [PLAY/STOP] erlischt. 7.21.5 Einzelne Aufnahmen löschen Wechseln Sie mit [PLAY/STOP] in den Wiedergabemodus für Benutzer-Songs. Wählen Sie mit [NO] und [YES] eine Aufnahme, die Sie löschen möchten. DP-26 Digitalpiano... -
Seite 28: Alle Aufnahmen Löschen
7.23.2 USB-Verbindung Verbinden Sie den USB-Anschluss des Digitalpianos über ein Standard-USB- Kabel (nicht im Lieferumfang enthalten) mit dem USB-Anschluss an Ihrem Computer. Verwenden Sie ein aktuelles Betriebssystem, das vom Anbieter noch unterstützt wird, um technische Schwierigkeiten zu vermeiden. DP-26 Digitalpiano... -
Seite 29: Midi-Verbindung
Daten sendet. Wenn alle Daten übertragen sind, leuchtet die LED dauer‐ haft. Drücken Sie, falls gewünscht, die Taste erneut, um die Daten erneut zu senden. Drücken Sie gleichzeitig [SHIFT] und [MIDI MODE], um den MIDI-Modus zu ver‐ lassen. DP-26 Digitalpiano... -
Seite 30: Werkseinstellungen
Gehen Sie zum Wiederherstellen der Werkseinstellungen wie folgt vor: Schalten Sie das Digitalpiano aus. Halten Sie beim Wiedereinschalten die Tasten [YES] und [NO] gedrückt. ð Alle Benutzer-Songs und -Einstellungen werden ohne weitere Sicherheits‐ abfrage gelöscht bzw. zurückgesetzt. Das Display zeigt „---“ . DP-26 Digitalpiano... -
Seite 31: Übungs- Und Demostücke
Dancing Raindrops Santa Claus Is Coming To Town From a Story Book Music Box Dancer Comin' 'Round the Mountain Symphony No.9 In E Minor Large From „The New Song of the Brook World“ Larghetto Puck French Suites Cotton-pickin' Fingers DP-26 Digitalpiano... - Seite 32 Übungs- und Demostücke Tab. 4: Demos Name Fantasia Chpn_op25_no1 DP-26 Digitalpiano...
-
Seite 33: Styles-Liste
Pianist 2 March 1 ChaCha Ballad 1 March 2 Beguine Ballad 2 Polka Salas Ballad 3 Italian Polka Pop Bossa Ballad 4 Jazz Pub Blues 1 6/8 Ballad Jazz 1 Blues 2 6/8 Ballad 2 Jazz 2 Blues 3 DP-26 Digitalpiano... -
Seite 34: Voice-Liste
Percussive Organ Electric Guitar (clean) Ele. Piano Drawbar Organ Bass Ele. Piano 2 Church Organ Electric Bass (finger) Strings & Orchestral Instruments Ele. Piano 3 Reed Organ Harpsichord Rock Organ String Ensembles Chromatic Percussion Accordion Synth Strings Clavi Harmonica DP-26 Digitalpiano... -
Seite 35: Midi-Implementierungstabelle
Portamento ON/OFF Sostenuto Pedal Soft Pedal Reverb Program Chorus Program Reverb Level Chorus Level All Sound Off Reset All Controllers All Notes Off Program Change True # *********** 0 - 127 System Exclusive System Common Song Position Pointer DP-26 Digitalpiano... - Seite 36 Song Select Tune Request System Real Time Clock Commands No *1 No *1 Aux Messages Local ON/OFF ALL Notes OFF Active Sensing System Reset MIDI-Kanal-Modes POLY MONO OMNI ON Mode 1 Mode 2 OMNI OFF Mode 3 Mode 4 DP-26 Digitalpiano...
-
Seite 37: Technische Daten
Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller Abmessungen (B × H × T) 1510 mm × 230 mm × 480 mm Gewicht 12,1 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) DP-26 Digitalpiano... - Seite 38 Technische Daten Weitere Informationen Farbe schwarz Oberfläche matt Tasche passende Taschen optional erhältlich (Art.-Nr. 394939 und Art.-Nr. 146377) Schutzhülle passende Schutzhülle optional erhältlich (Art.-Nr. 497390) Sequenzer nein Modulation Wheel nein Pitch Bend Layerfunktion DP-26 Digitalpiano...
-
Seite 39: Stecker- Und Anschlussbelegungen
Nutzsignal, jedoch um 180° phasengedreht. Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasengedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutzsignal ohne Störgeräusche. Dreipolige 6,35-mm-Klinkenstecker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse DP-26 Digitalpiano... -
Seite 40: Umweltschutz
Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Eine fachgerechte Entsorgung schützt die Umwelt sowie die Gesundheit Ihrer Mit‐... - Seite 41 Notizen DP-26 Digitalpiano...
- Seite 42 Notizen DP-26 Digitalpiano...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
