6. Auswertung der Ergebnisse

Siehe Abbildung
Manuelle Grenzwerte ausgewählt (Standardeinstellung): Um dem Bild eine
PASS- oder FAIL-Bewertung zuzuordnen, tippen Sie auf BEWERTEN.
Testgrenzwerte ausgewählt: Tippen Sie zur Anzeige der Analyse der Defekte
auf ANALYSIEREN. Anhand der ausgewählten Testgrenzwerte weist der Tester
Kratzern und Defekten die Kategorie PASS (grüne Markierung) oder FAIL (rote
Markierung) zu.
Wenn es sich bei dem Fehler möglicherweise um einen
Schmutzpartikel handelt, reinigen Sie die Endfläche, und führen Sie
die Inspektion erneut durch. Sie müssen alle losen Partikel
entfernen, da diese sich bei der Herstellung von Verbindungen zum
Kern hin bewegen können.

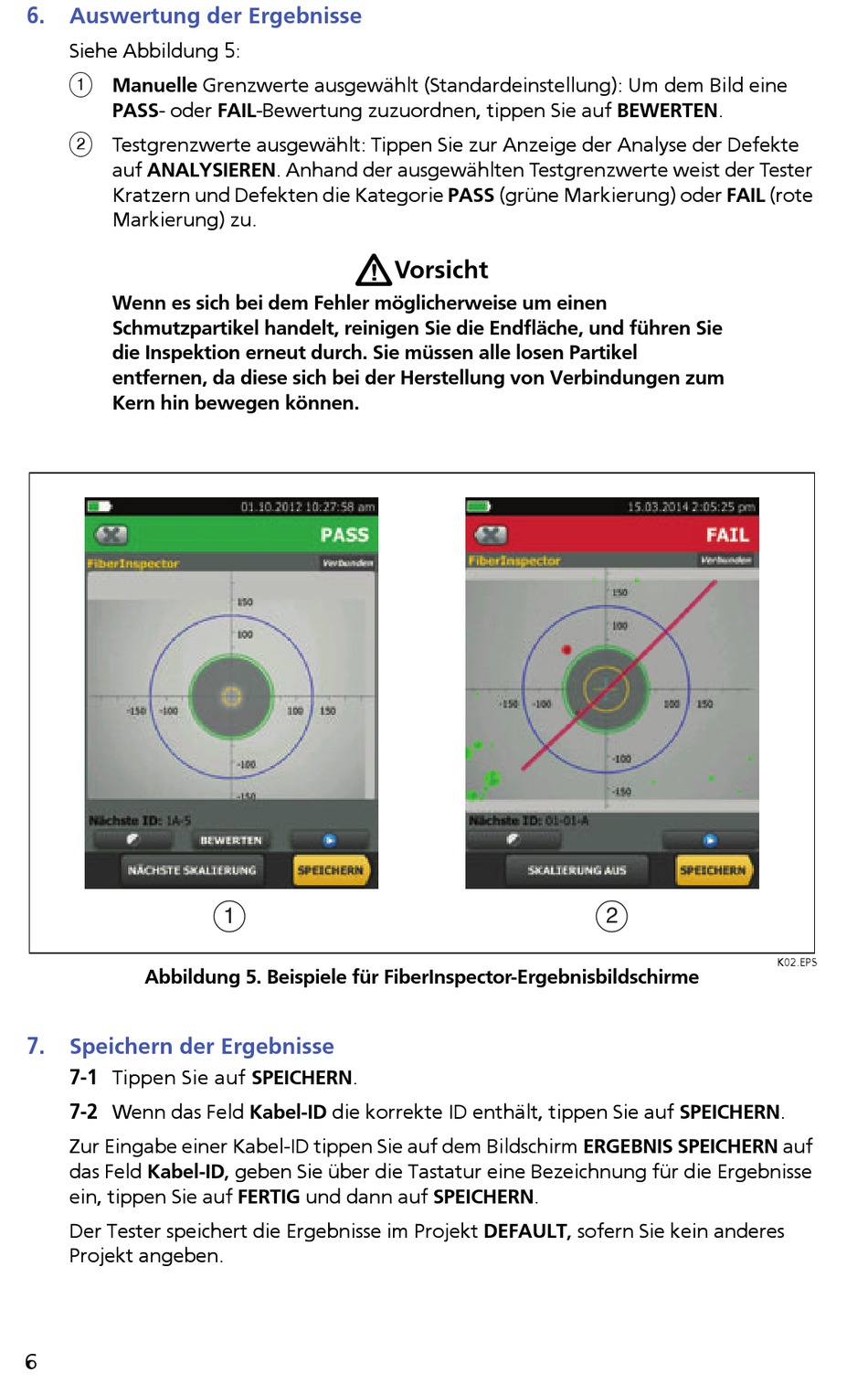

Abbildung 5. Beispiele für FiberInspector-Ergebnisbildschirme

7. Speichern der Ergebnisse

7-1
Tippen Sie auf SPEICHERN.
7-2
Wenn das Feld Kabel-ID die korrekte ID enthält, tippen Sie auf SPEICHERN.
Zur Eingabe einer Kabel-ID tippen Sie auf dem Bildschirm ERGEBNIS SPEICHERN auf
das Feld Kabel-ID, geben Sie über die Tastatur eine Bezeichnung für die Ergebnisse
ein, tippen Sie auf FERTIG und dann auf SPEICHERN.
Der Tester speichert die Ergebnisse im Projekt DEFAULT, sofern Sie kein anderes
Projekt angeben.
