AUFBAU DES GERÄTS

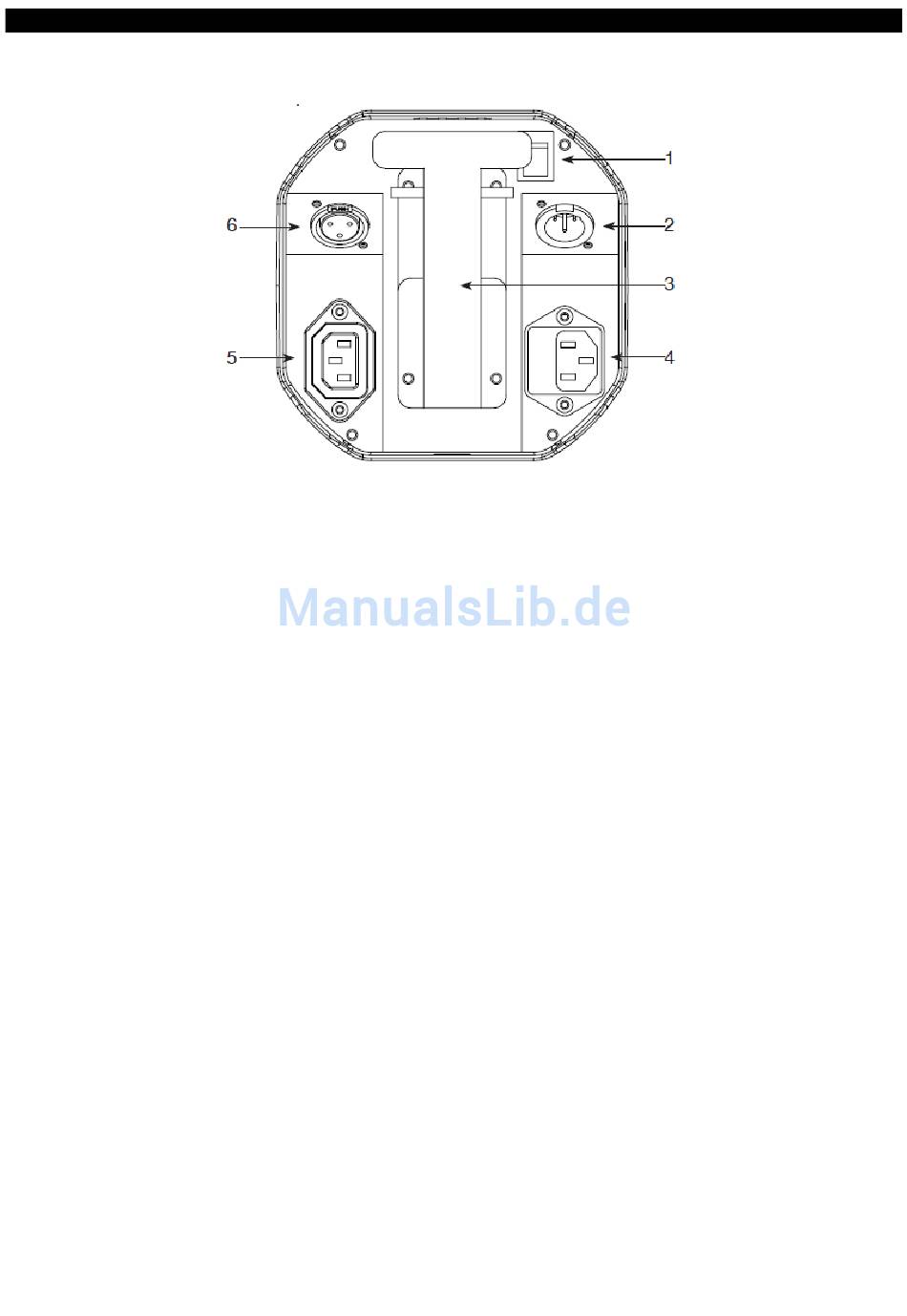

DMX- und Stromanschlüsse: Sämtliche Anschlüsse befinden sich an der Unterseite des Geräts. Alle
Anschlüsse und sonstigen Funktionen sind nachstehend aufgeführt.
1. Schalter Ein/Aus für Akku: Mit diesem Schalter aktivieren Sie den Akkustrom. Sie müssen auch die
Funktion LOAD (Laden) aktivieren. Für Informationen zur Aktivierung der "LADEEINSTELLUNG", lesen Sie
bitte Seite 19.
2. 3-poliger DMX-Eingang: Dieser Eingang dient zum Senden eines DMX-Signals an ein verbundenes Gerät
für eine Master/Slave-Konfiguration.
3. Seitenständer: Dieser Seitenständer dient dazu, das Gerät in verschiedenen Winkeln aufzustellen. Es gibt 3
verschiedene Gradzahlen. Hinweis: Achten Sie besonders darauf, in welchem Winkel Sie das Gerät
aufstellen, da es ab einer bestimmten Gradzahl umfallen kann.
4. Stromeingang/Sicherungshalter: An diesen Eingang schließen Sie das beiliegende IEC-Netzkabel an. Nach
dem Anschließen des Netzkabels verbinden Sie das andere Ende mit einer geeigneten Stromversorgung. In
der Netzanschlussbuchse befindet sich der Sicherungshalter. Informationen zum Auswechseln der Sicherung
finden Sie auf Seite 26.
5. Stromausgang: Dieser Anschluss dient dazu, eine ankommende Stromquelle von einem anderen Gerät zu
empfangen.
6. 3-poliger DMX-Ausgang: Dieser Ausgang dient zum Senden eines DMX-Signals an ein verbundenes Gerät
für eine Master/Slave-Steuerung.
